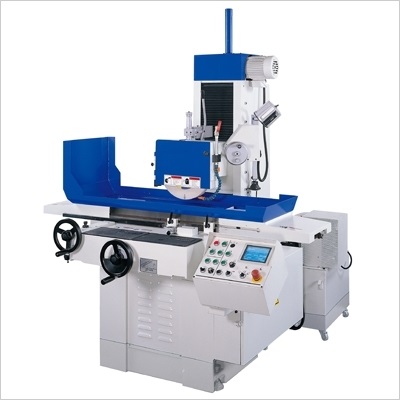

Шлифовальный станок обладает высокими характеристиками точности, производительности, стабильности, долговечности, удобства в работе и требует минимального обслуживания.
Жесткая конструкция шпинделя с 4-мя подшипниками класса 7 (P4) с предварительным натягом и биением конуса 0,0015 мм, обеспечивает тихую без вибрационную обработку для лучшей точности деталей и финишной обработкой.
Все отлитые детали закалены и термообработаны для достижения стабильности конструкции станка и уменьшения деформации под нагрузкой. Массивная цельнолитая колонна усилена ребрами жесткости. Автоматическая система смазки постоянно смазывает суппорт, направляющие колонны, подшипники и ходовой винт циркуляционным фильтрованным маслом для лучшей работы станка и увеличивает срок службы станка.
Монолитная станина из сплава “Mechanite”, что обеспечивает высокую виброустойчивость, прочность и надежность. Геометрия станины компенсирует температурные расширения при длительной работе оборудования, что в сочетании с особым расположением ребер жесткости гарантирует абсолютную прочность.
Двигатель шпинделя динамически сбалансирован для уменьшения вибрационного смещения и имеет высокую выходную мощность для достижения высоких стандартов точности обработки и лучших показателей шлифования.
Высокоточные направляющие скольжения закалены и отшлифованы, а антифрикционное покрытие устраняет прерывистое перемещение на малой скорости, минимизирует износ и поддерживает высокую точность работы в течении длительного времени.
Механизм реверсирования стола происходит с помощью бесконтактных переключателей и с гидравлическим приводом, скорость перемещения стола переменна.
Наименование |
Ед. изм. |
AP-2060 |
Возможности обработки |
|
|
Размеры стола |
мм |
500×1500 |
Максимальная длина шлифования |
мм |
1550 |
Максимальная толщина детали |
мм |
510 |
Расстояние от стола до центра шпинделя |
мм |
600 |
Максимальная нагрузка на стол (включая патрон) |
кг |
1100 |
Размер стандартной магнитной плиты |
мм |
500×1500 |
Продольное перемещение |
|
|
Ручное продольное перемещение |
мм |
1700 |
Гидравлическое продольное перемещение |
мм |
1650 |
Скорость перемещения стола |
м/мин |
3-25 |
Поперечное перемещение |
|
|
Ручное перемещение |
мм |
560 |
Ускоренное перемещение |
мм/мин |
1710/1425 |
Приращение автоматической подачи |
мм |
2~10 |
Цена деления нониуса поперечной подачи |
мм |
0,02 |
Поперечное перемещение за оборот маховика |
мм |
5 |
Вертикальная подача |
|
|
Ускоренное перемещение |
мм/мин |
285/240 |
Приращение автоматической подачи (ADH) |
мм |
- |
Приращение автоматической подачи (ADS) |
мм |
0,001~0,099 |
Цена деления нониуса вертикальной подачи |
мм |
0,0005 |
Вертикальное перемещение за оборот маховика |
мм |
0,1 |
Шлифовальный круг |
|
|
Размер шлифовального круга |
мм |
Ø355х50хØ127 |
Частота вращения шпинделя |
об/мин |
1710/1425 |
Двигатели |
|
|
Мощность привода шпинделя |
кВт |
7,5 |
Мощность привода поперечной подачи |
кВт |
0.18 |
Мощность привода подъемного механизма |
кВт |
0,37 |
Мощность привода гидравлической системы |
кВт |
3,75 |
Упаковочные размеры станка (Д×Ш×В) |
мм |
4440х2290х2900 |
Масса станка |
кг |
7010 |
