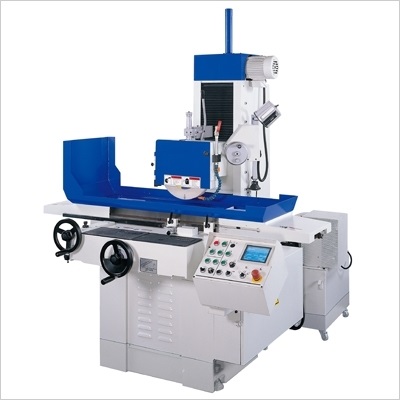

Шлифовальный станок обладает высокими характеристиками точности, производительности, стабильности, долговечности, удобства в работе и требует минимального обслуживания.
Жесткая конструкция шпинделя с 4-мя подшипниками класса 7 (P4) с предварительным натягом и биением конуса 0,0015 мм, обеспечивает тихую без вибрационную обработку для лучшей точности деталей и финишной обработкой.
Все отлитые детали закалены и термообработаны для достижения стабильности конструкции станка и уменьшения деформации под нагрузкой. Массивная цельнолитая колонна усилена ребрами жесткости. Автоматическая система смазки постоянно смазывает суппорт, направляющие колонны, подшипники и ходовой винт циркуляционным фильтрованным маслом для лучшей работы станка и увеличивает срок службы станка.
Монолитная станина из сплава “Mechanite”, что обеспечивает высокую виброустойчивость, прочность и надежность. Геометрия станины компенсирует температурные расширения при длительной работе оборудования, что в сочетании с особым расположением ребер жесткости гарантирует абсолютную прочность.
Двигатель шпинделя динамически сбалансирован для уменьшения вибрационного смещения и имеет высокую выходную мощность для достижения высоких стандартов точности обработки и лучших показателей шлифования.
Высокоточные направляющие скольжения закалены и отшлифованы, а антифрикционное покрытие устраняет прерывистое перемещение на малой скорости, минимизирует износ и поддерживает высокую точность работы в течении длительного времени.
Механизм реверсирования стола происходит с помощью бесконтактных переключателей и с гидравлическим приводом, скорость перемещения стола переменна.
Наименование |
Ед. изм. |
AP-1248 |
Возможности обработки |
|
|
Размеры стола |
мм |
300×600 |
Максимальная длина шлифования |
мм |
650 |
Максимальная толщина детали |
мм |
310 |
Расстояние от стола до центра шпинделя |
мм |
510 |
Максимальная нагрузка на стол (включая патрон) |
кг |
400 |
Размер стандартной магнитной плиты |
мм |
300×600 |
Продольное перемещение |
|
|
Ручное продольное перемещение |
мм |
710 |
Гидравлическое продольное перемещение |
мм |
650 |
Скорость перемещения стола |
м/мин |
3-25 |
Поперечное перемещение |
|
|
Ручное перемещение |
мм |
345 |
Ускоренное перемещение |
мм/мин |
960/800 |
Приращение автоматической подачи |
мм |
0,5~8 |
Цена деления нониуса поперечной подачи |
мм |
0,02 |
Поперечное перемещение за оборот маховика |
мм |
4 |
Вертикальная подача |
|
|
Ускоренное перемещение |
мм/мин |
190/160 |
Приращение автоматической подачи (ADH) |
мм |
0,002/0,006/0,01 |
Приращение автоматической подачи (ADS) |
мм |
0,001~0,099 |
Цена деления нониуса вертикальной подачи |
мм |
0,002 |
Вертикальное перемещение за оборот маховика |
мм |
0,2 |
Шлифовальный круг |
|
|
Размер шлифовального круга |
мм |
Ø305х31хØ76 |
Частота вращения шпинделя |
об/мин |
1710/1425 |
Двигатели |
|
|
Мощность привода шпинделя |
кВт |
2,3 |
Мощность привода поперечной подачи |
кВт |
0.15 |
Мощность привода подъемного механизма |
кВт |
0,18 |
Мощность привода гидравлической системы |
кВт |
1,5 |
Упаковочные размеры станка (Д×Ш×В) |
мм |
1970х2250х2250 |
Масса станка |
кг |
1750 |
Ручная вертикальная подача
Шлифовальный круг с фланцем – 1 шт.
Устройство для смены шлиф. круга
Балансировочная оправка
Алмазный карандаш для правки круга
Пылезащитный кожух
Освещение рабочей зоны
Комплект инструмента для монтажа станка
Регулируемые опоры для установки станка
Техническая документация на русском языке
