Профилешлифовальные станки предназначены для обработки профильных пазов на деталях типа "Протяжка круглая шлицевая", "Протяжка плоская профильная", "Долбяк". На станке возможна шлифовка плоских и фасонных поверхностей, шлицев с эвольвентным и трапецеидальным профилем, обработка наружных фасонных поверхностей крошеров (накатников), круглых и плоских протяжек по передней и задней поверхности.
Станок спроектирован по принципу модульной конструкции и состоит из унифицированных узлов, что позволяет изготовить оборудование различных типоразмеров и классов точности. Это дает возможность подобрать оптимальное решение для обработки деталей заданной номенклатуры.
Станки оснащаются системой ЧПУ.

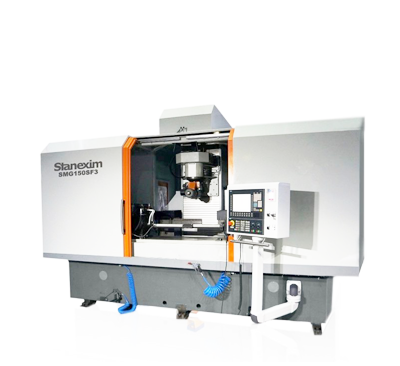

Профилешлифовальный станок с ЧПУ Stanexim SMG150SF3
Ход по оси Y (вертикальный) 600мм
Ход по оси Z (поперечный) 550 мм
Точность позиционирования по линейным осям +/- 2 мкм
Ход по оси Z (поперечный) 550 мм
Точность позиционирования по линейным осям +/- 2 мкм
Все характеристики
Отправить запрос
Описание
Характеристики
|
Наименование |
Ед. изм. |
SMG150SF3 |
|
Возможности обработки |
|
|
|
Размеры стола |
мм |
500×1600 |
|
Ход по оси Х |
мм |
1200 |
|
Ход по оси Z |
мм |
550 |
|
Ход по оси Y |
мм |
600 |
|
Размеры устанавливаемой заготовки: |
|
|
|
Максимальная длина цилиндрической заготовки |
мм |
1250 |
|
Максимальный диаметр цилиндрической заготовки |
мм |
200 |
|
Максимальная длина призматической заготовки |
мм |
900 |
|
Максимальная ширина призматической заготовки |
мм |
130 |
|
Максимальная высота призматической заготовки |
|
110
|
|
Максимальная масса заготовки |
кг |
100 |
|
Точность позиционирования по линейным осям |
мкм |
±2 мкм |
