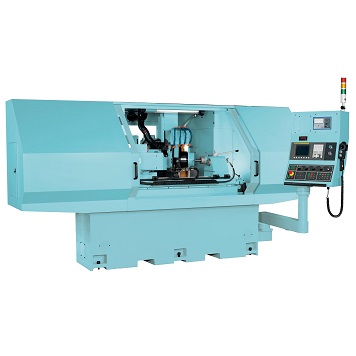

Шлифовальный станок A-TEC AG45A-35СNC
Межцентровое расстояние 350мм
Размер шлиф.круга Ø510x50~100xØ152мм
Частота вращения шлиф. круга 1390об/мин
Шлифовальный станок обладает высокими характеристиками точности, производительности, стабильности, долговечности, удобства в работе и требует минимального обслуживания.
Коробчатая ребристая структура станины отлита из сплава Mehanite, обеспечивая отличную жесткость в процессе обработки. Оптимальное расстояние между направляющими способствует увеличению точности позиционирования и повторяемости по оси Z.

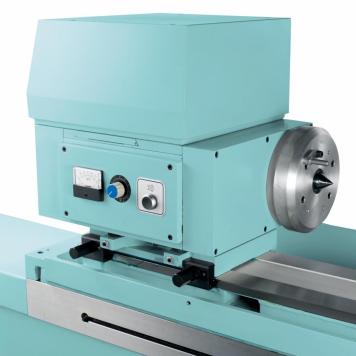

Бабка изделия жесткой конструкции управляется электронно, имея возможность вариации частоты вращения шпинделя. Для различных операций шлифования передняя бабка вращается в диапазоне -90Ò~ +30Ò. Комбинация вращающегося и не вращающегося шпинделя позволяет осуществлять быстрый переход от обработки в центрах к обработке в патроне и наоборот. Двойное масляное уплотнение и крышка предотвращают протечку СОЖ в головку.
Угол поворота шлифовальной бабки 60°: такая конструкция обеспечивает возможность шлифования буртиков, а также произвести наружное и торцевое шлифование за одну установку и один цикл шлифования. Контакт шлифовального круга одновременно с торцевой и наружной поверхностью способствует равномерному износу шлифовального круга и обеспечивает лучшую шероховатость деталей.

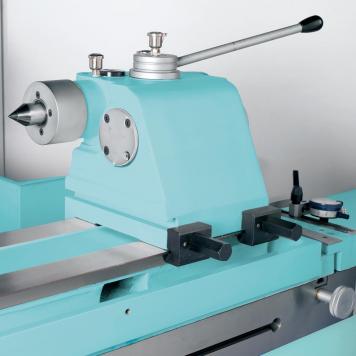

Опционально возможна установка гидравлической задней бабки с ножной педалью для удобства загрузки и выгрузки деталей.
Гидродинамическая конструкция шпинделя. Для вращения шпинделя не используются подшипники, вместо контакта метал-метал, вал шпинделя погружен в масло, что значительно продлевает срок службы шпинделя. Динамическая жесткость и демпфирование колебаний обеспечивают эффективность работы станка.
Системы гидравлики, охлаждения и смазки отделены от станка, чтобы устранить вибрацию и рассеять тепло. Теплоотводящая конструкция трубопровода СОЖ обеспечивает прохождение СОЖ по поверхности станины станка, таким образом течение СОЖ не только смывает стружку, но и охлаждает станину.
Одна V-образная и одна плоская шабреные направляющие с покрытием Turcite соединены с автоматической системой смазки и микрошаговым двигателем. Плавное движение шлифовальной бабки обеспечивает долгий срок эксплуатации направляющих и высокую точность позиционирования и повторяемости.
Жесткий стол с коробчатой структурой перемещается по масляной подушке без контакта металлических поверхностей.
Направляющие скольжения, ходовые винты непрерывно смазываются автоматической системой смазки для увеличения срока эксплуатации и сохранения максимальной точности.
|
Наименование |
Ед. изм. |
AG45A-35СNC |
|
Основные параметры |
|
|
|
Расстояние между центрами |
мм |
350 |
|
Максимальный диаметр заготовки |
мм |
450 |
|
Максимальный диаметр шлифовки |
мм |
430 |
|
Максимальный вес заготовки в центрах |
кг |
150 |
|
Шлифовальный круг |
|
|
|
Размер шлифовального круга |
мм |
Ø510x50~100xØ152 |
|
Скорость вращения круга |
об/мин |
1390 |
|
Максимальная окружная скорость |
м/мин |
1800 |
|
Шлифовальная бабка |
|
|
|
Автоматическая подача |
мм |
Ø 0,001~ Ø0,999 |
|
Минимальное приращение подачи |
мм |
0,001 /0,01/0,1 |
|
Перемещение при врезной подаче |
мм |
225 |
|
Передняя бабка |
|
|
|
Угол поворота |
° |
- 10 ~ +90 |
|
Конус центра |
|
МТ4 (опц. МТ5) |
|
Частота вращения шпинделя |
об/мин |
30~350 |
|
Тип шпинделя |
|
Фиксир./поворотный. |
|
Диаметр отверстия |
мм |
Ø23 |
|
Задняя бабка |
|
|
|
Тип |
|
Гидравлическая |
|
Конус центра |
|
МТ4 (оп. МТ5) |
|
Ход пиноли |
мм |
25 |
|
Стол |
|
|
|
Угол поворота (против часовой стрелки) |
° |
9 |
|
Ускоренная подача |
м/мин |
10 |
|
Минимальное приращение подачи |
мм |
0,001 |
|
Общее |
|
|
|
Емкость бака СОЖ |
л |
120 |
|
Производительность |
л/мин |
40 |
|
Емкость бака системы смазки |
л |
20 |
|
Емкость бака гидравлической системы |
л |
60 |
|
Двигатели |
|
|
|
Привод шлифовального круга |
кВт |
5,6 (7,5 опц.) |
|
Привод бабки |
кВт |
1,5 |
|
Привод насоса подачи СОЖ |
кВт |
0,19 |
|
Привод насоса гидростанции |
кВт |
1,5 |
|
Привод масляного насоса |
кВт |
0,19 |
|
Привод оси X |
кВт |
1,2 |
|
Привод оси Z |
кВт |
1,2 |
|
Привод оси Z (шлифовальный круг) |
кВт |
1,2 |
