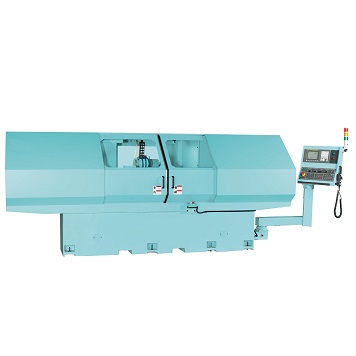

Шлифовальный станок обладает высокими характеристиками точности, производительности, стабильности, долговечности, удобства в работе и требует минимального обслуживания.
Коробчатая ребристая структура станины отлита из сплава Mehanite, обеспечивая отличную жесткость.
Гидродинамическая конструкция шпинделя. Для вращения шпинделя не используются подшипники, вместо контакта метал-метал, вал шпинделя погружен в масло, что значительно продлевает срок службы шпинделя. Динамическая жесткость и демпфирование колебаний обеспечивают эффективность работы станка.

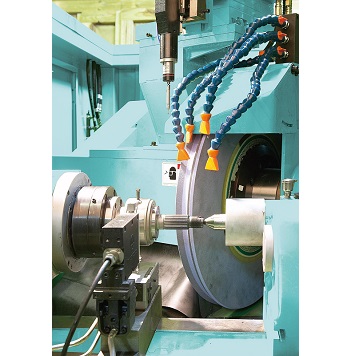

Системы гидравлики, охлаждения и смазки отделены от станка, чтобы устранить вибрацию и рассеять тепло. Теплоотводящая конструкция трубопровода СОЖ обеспечивает прохождение СОЖ по поверхности станины станка, таким образом течение СОЖ не только смывает стружку, но и охлаждает станину.

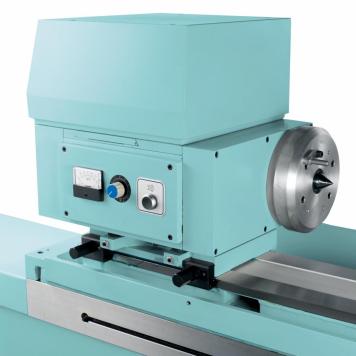

Бабка изделия жесткой конструкции контролируется электронно, имея возможность вариации скорости шпинделя. Двойное масляное уплотнение и крышка предотвращают протечку СОЖ в головку.
Опционально возможна установка гидравлической задней бабки с ножной педалью для удобства загрузки и выгрузки деталей.
Одна V-образная и одна плоская шабреные направляющие с покрытием Turcite соединены с автоматической системой смазки и микрошаговым двигателем. Плавное движение шлифовальной бабки обеспечивает долгий срок эксплуатации направляющих и высокую точность позиционирования и повторяемости.
Жесткий стол с коробчатой структурой перемещается по масляной подушке без контакта металлических поверхностей.
Направляющие скольжения, ходовые винты непрерывно смазываются автоматической системой смазки для увеличения срока эксплуатации и сохранения максимальной точности.
Наименование |
Ед. изм. |
AG32P-150СNC |
Основные параметры |
|
|
Расстояние между центрами |
мм |
1500 |
Максимальный диаметр заготовки |
мм |
320 |
Максимальный диаметр шлифовки |
мм |
300 |
Максимальный вес заготовки в центрах |
кг |
150 |
Шлифовальный круг |
|
|
Размер шлифовального круга |
мм |
Ø510x50~100xØ152 |
Скорость вращения круга |
об/мин |
1390 |
Максимальная окружная скорость |
м/мин |
1800 |
Шлифовальная бабка |
|
|
Угол подачи |
° |
90 |
Ускоренная подача |
м/мин |
4 |
Минимальное приращение подачи |
мм |
0,001 |
Перемещение при врезной подаче |
мм |
225 |
Передняя бабка |
|
|
Конус центра |
|
МТ4 (опц. МТ5) |
Частота вращения шпинделя |
об/мин |
30~350 |
Тип шпинделя |
|
Фиксир./поворотный. |
Диаметр отверстия |
мм |
Ø23 |
Задняя бабка |
|
|
Конус центра |
|
МТ4 (оп. МТ5) |
Ход пиноли |
мм |
25 |
Стол |
|
|
Угол поворота (против часовой стрелки) |
° |
5 |
Ускоренная подача |
м/мин |
10 |
Минимальное приращение подачи |
мм |
0,001 |
Двигатели |
|
|
Привод шлифовального круга |
кВт |
5,6 (7,5 опц.) |
Привод бабки |
кВт |
1,5 |
Привод насоса подачи СОЖ |
кВт |
0,19 |
Привод насоса гидростанции |
кВт |
1,5 |
Привод масляного насоса |
кВт |
0,19 |
Привод оси X |
кВт |
1,2 |
Привод оси Z |
кВт |
1,2 |
Привод оси Z (шлифовальный круг) |
кВт |
1,2 |
Прочее |
|
|
Масса нетто |
кг |
6300 |
Габариты ДхШхВ |
мм |
5610х2280х2310 |
Система ЧПУ Fanuc
Шлифовальный круг Ø510x50~100xØ152мм + фланец шлифовального круга
Устройство для извлечения круга
Автоматическое регулирование скорости шлифовального круга
Регулирование частоты вращения передней бабки (МТ4)
Гидравлическая задняя бабка(МТ4)
Оптическая линейка по оси X
Полузакрытая зашита от разбрызгивания СОЖ
Балансировочный стенд (роликового типа) с оправкой
Алмазное устройство правки шлифовального круга со стендом
Охлаждение смазки шлифовального круга
Система СОЖ с магнитным сепаратором 120л/мин и бумажным фильтром 80 л/мин, 160 л
Твердосплавный центр (МТ4) – 2 шт.
Инструкция по эксплуатации и обслуживанию
Электрошкаф с теплообменником
Инструменты для обслуживания и установки
Рабочее освещениеОставьте заявку
