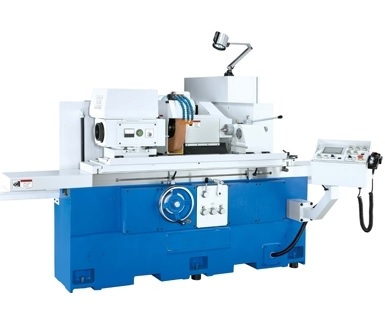

Шлифовальный станок A-TEC AG32P-150NC
Межцентровое расстояние 1000мм
Размер шлиф.круга Ø405х50хØ127мм
Частота вращения шлиф. круга 1650об/мин
1. Коробчатая ребристая структура станины отлита из сплава Meehanite, обеспечивая отличную жесткость для сохранения жесткости станка.
2. Системы гидравлики, охлаждения и смазки отделены от станка, чтобы устранить вибрацию и рассеять тепло.
3. Бабка изделия жесткой конструкции контролируется электронно, имея возможность вариации скорости шпинделя в диапазоне 30-350 об/мин. Бабка изделия поворачивается от 90 град. против часовой стрелки до 90 град. по часовой стрелке для различных операций шлифования. Двойное масляное уплотнение и крышка предотвращают протечку СОЖ в головку.
4. Опционально возможно установка гидравлической задней бабки с ножной педалью для удобства загрузки и выгрузки деталей.
5. Шлифовальный шпиндель выполнен в виде гильзы и оснащен 4 суперпрецизионными подшипниками 7 класса точности, и двигателем 5,5 кВт, что в комплексе обеспечивает высочайшую точность
6. Одна V-образная и одна плоская шабреные направляющие с покрытием Turcite соединены с автоматической системой смазки и микрошаговым двигателем. Плавное движение шлифовальной бабки обеспечивает долгий срок эксплуатации направляющих и высокую точность позиционирования и повторяемости.
7. Специальная конструкция верхних салазок добавляет 180мм к общему ходу шлифовальной бабки и увеличивает диаметр шлифования.
8. Жесткий стол с коробчатой структурой перемещается по масляной подушке без контакта металлических поверхностей. Циферблатный индикатор поворотного стола обеспечивает быструю корректировку цилиндричности.
9. Направляющие скольжения, ходовые винты непрерывно смазываются автоматической системой смазки для увеличения срока эксплуатации и сохранения максимальной точности.
10. Шарнирное, откидное устройство внутреннего шлифования (опция) откидывается в рабочее положение просто и быстро. Запатентованное фиксирующее устройство увеличивает срок службы, т.к. предотвращает устройство внутренней обработки от вибрации.
11. PLC контролер имеет сенсорный LCD экран, простой интуитивно понятный для обучения и настройки. Просто введите в поля общий припуск на шлифование, величину подача при черновой обработке, величину подача при чистовой обработке, выхаживающий проход, направление подачи, и нажать начало цикла для завершения автоматического цикла шлифования|
Наименование |
Ед. изм. |
AG32P-150NC |
|
Основные параметры |
|
|
|
Расстояние между центрами |
мм |
1500 |
|
Максимальный диаметр заготовки |
мм |
380 |
|
Максимальный диаметр шлифовки |
мм |
360 |
|
Максимальный вес заготовки |
кг |
150 |
|
Шлифовальный круг |
|
|
|
Размер шлифовального круга |
мм |
Ø405х50хØ127 |
|
Скорость вращения круга |
об/мин |
1650 |
|
Поперечное перемещение |
||
|
Угол поворота |
° |
±30 |
|
Перемещение на подаче |
мм |
245 |
|
Перемещение на ручной подаче |
мм |
200 |
|
Перемещение по верхней направляющей |
мм |
180 |
|
Автоматическое ускоренное перемещение |
мм |
45 |
|
Автоматическое приращение при подаче |
мм |
Ø0,001~Ø0,0999 |
|
Подача ручным маховичком |
мм/деление |
Ø0,004 |
|
Подача ручным маховичком |
мм/об |
Ø2 |
|
Передняя бабка |
||
|
Угол поворота |
° |
±90° |
|
Конус центра |
|
МТ4 |
|
Частота вращения шпинделя |
об/мин |
30~350 (регулируемая) |
|
Задняя бабка |
||
|
Конус центра |
|
МТ4 |
|
Ход пиноли |
мм |
25 |
|
Стол |
||
|
Угол поворота |
° |
±5 |
|
Скорость перемещения |
мм/мин |
30~7000 |
|
Подача ручным маховичком |
мм/об |
10 |
|
Устройство для внутренней шлифовки (опция) |
||
|
Частота вращения шпинделя |
об/мин |
18000 или 25000 |
|
Максимальный диаметр внутреннего шлифования |
мм |
Ø30~100 или Ø20~50 |
|
Максимальная длина шлифования |
мм |
110 или 55 |
|
Максимальный вылет заготовки |
мм |
315 |
|
Максимально зажимаемый диаметр |
мм |
Ø150 |
|
Двигатели |
||
|
Привод шлифовального круга |
кВт |
5,62 |
|
Привод бабки |
кВт |
1,5 |
|
Привод насоса гидростанции |
кВт |
1,5 |
|
Привода шпинделя для внутреннего шлифования (опция) |
кВт |
1,5 |
|
Прочее |
||
|
Масса нетто |
кг |
4700 |
|
Габариты ДхШхВ |
мм |
4030х2250х2030 |
