Станок лазерной резки серии ULE предназначен для раскроя листового металла, оснащен сменным столом и кабинетной защитой, что обеспечивает быструю смену стола за 15 секунд. Операции резки и подачи материала могут выполняться одновременно, что приводит к значительному повышению эффективности производства до 2-х раз.

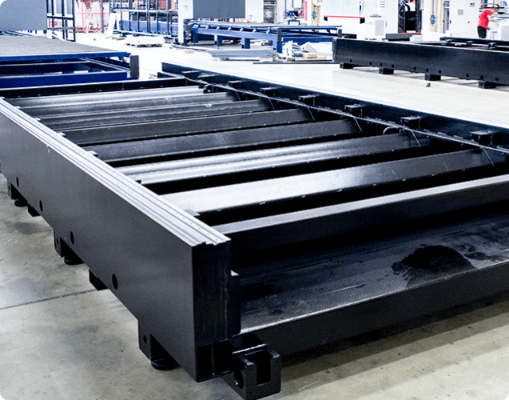

станина
Станина сварена из нескольких прямоугольных конструкций. Внутри конструкций установлены ребра жесткости для увеличения прочности и устойчивости на растяжение. Станина подвергается термообработке, дробеструйной очистке, а также проходит процедуру снятия напряжений, позволяющую эффективно избежать деформации.
-
Цельносварная, термически обработанная конструкция.
-
Сняты все внутренние напряжения после сварки.
-
Большой вес станины (вес) = жесткость и точность станка
-
Вентиляционные каналы находятся внутри корпуса станины. Экономия места и высокая зональная мощность = отсутствие мелкодисперсной пыли на узлах оптоволоконного станка.

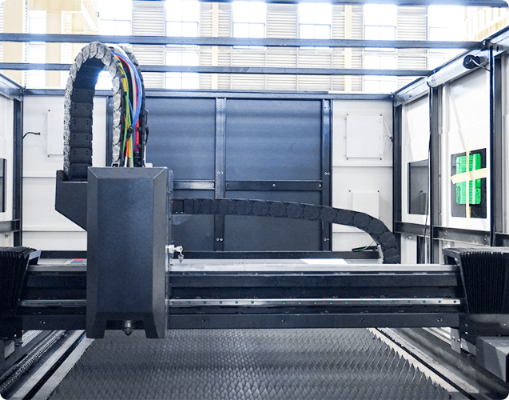

алюминиевый портал
Высокая жесткость и малый вес конструкции оптимизированы методом конечных элементов.
-
Высокая скорость, хорошие динамические характеристики
-
Быстрое ускорение. Легкое торможение
-
Прочный. Выдерживает высокие нагрузки.

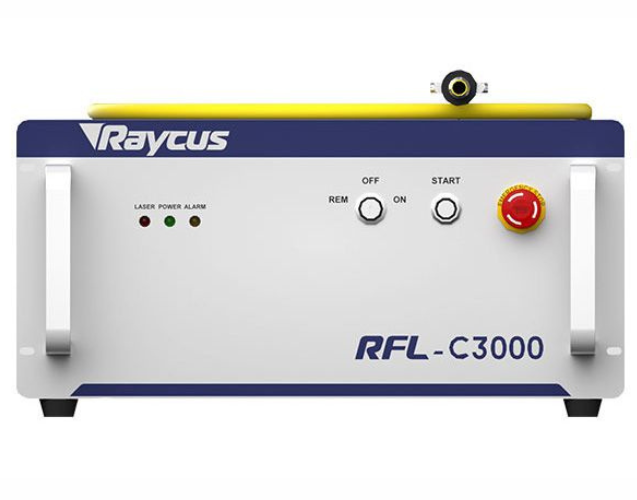

источник лазерного излучения
Установки лазерной резки ADH могут комплектоваться источником лазерного излучения Raycus (Китай), IPG (Россия) с мощностью от 3000 Вт до 80 000 Вт.
-
Постоянный параметр пучка BPP в полном диапазоне мощности, хорошее качество луча, маленькое пятно луча, эффективность электрооптического преобразования более 30%.
-
Источник отличается высокой эффективностью накачки, низким энергопотреблением и отличным качеством луча. Он компактен и готов к использованию.

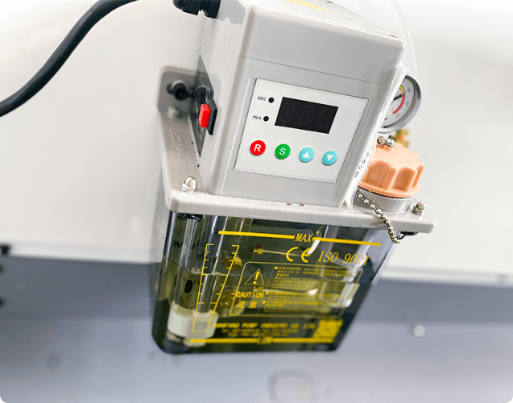

автоматическая система смазки
Синхронизированная система автоматической смазки запускает и добавляет смазочное масло в соответствии с рабочим временем.
-
Исключает время простоя оборудования на данный вид обслуживания
-
Увеличивает эксплуатационный период оборудования
-
Сокращает смету расходов на обслуживание техники
-
Повышает безопасность условий труда персонала и культуру производства
-
Устраняет возможность загрязнения смазки
-
Смазывает узлы во время работы станка

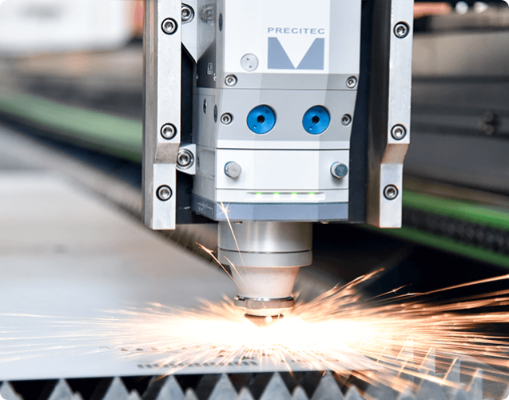

режущая голова
- Защита от столкновений: Противоударная конструкция режущей головки эффективно снижает вероятность остановки работы на длительное время. Простая замена сопловой части.
- Мониторинг температуры защитного стекла. Повышенная стабильность работы. Контроль температуры защитного стекла в реальном времени. При достижении заданной максимальной температуры система прекращает работу и включает сигнал тревоги, что позволяет своевременно очистить или заменить защитное стекло.
- Коллимационная фокусировка. Быстрое изменение фокуса. Изменение положения коллиматорных линз улучшает качество реза на всех толщинах обрабатываемого металла
- Возможность 5-ти осевого раскроя. Однократная формовка. Ось поворота AB позволяет выполнять резку скосов V, Y, X и других типов с максимальным скосом ±45° и однократной формовкой, что сокращает необходимость в снятии скосов, снижает затраты и повышает эффективность.
- Мониторинг замкнутого контура. Повышенная эффективность. Встроенный мультисенсор, интеллектуальный мониторинг замкнутого контура в реальном времени, быстрая диагностика проблем и раннее предупреждение.
- Водяное охлаждение всего корпуса. Более стабильная резка. 90 % оптического пути режущей головки охлаждается водой, что делает резку более стабильной.
- Мониторинг давления воздуха. Повышенная стабильность обработки. Контроль расхода газа в реальном времени во время резки позволяет эффективно снизить влияние недостаточного/избыточного давления воздуха на качество поверхности реза.
система управления
Интеллектуальная система управления FSCUT разработана для станков лазерной резки листового металла. Стабильная и надежная, простая в установке, отладки и безопасности. Обладает отличными характеристиками и высокой производительностью. Поддерживает и обеспечивает модуляризацию, персонализированные, автоматические и информатизированные решения.
Поддерживает такие функции как:
- Мониторинг высокоскоростной резки
- Отслеживание и исправление в реальном времени качества реза.
- Автоматическая повторная резка
- Безшлаковая резка
- Высокоскоростное определение кромки заготовки
- Отметка зоны реза и поиск центра окружности
- Интеллектуальная 9-этапная пробивка отверстий
- Многопозиционная обработка и визуальное определение остатка
- Нестинг (ПО CypNest)
программное обеспечение
Программное обеспечение для резки Cypcut специально разработано для оптимизации работы станков волоконной лазерной резки.
Отличается простотой установки и легкостью отладки в сочетании с превосходной производительностью. Данное ПО устанавливает линейную скорость импорта отдельно и имеет мощную базу данных процессов резки
Стратегия Нестинга:
- мощный алгоритм с высокой эффективностью и производительностью;
- отсутствие ограничения количества листов и деталей во вложенииo поддержка ручного и автоматического раскроя;
- поддержка раскроя листов произвольной формы.
HypCut — это специализированное программное обеспечение, разработанное для мощной лазерной резки. Предусмотрен профессиональный процесс, который позволяет реализовать интеллектуальное производство. Он поддерживает планирование для облегчения управления производством; его модульная конструкция обеспечивает пользователям более сжатые и эффективные операции
водяное охлаждение
Система водяного охлаждения с функциями сигнализации о превышении температуры, защиты от перерасхода, защиты уровня воды и другими сигналами безопасности.
Наименование |
Ед. изм. |
Значение |
Зона обработки |
мм |
6100x2200 |
Ход по оси X |
мм |
2220 |
Ход по оси Y |
мм |
6100 |
Ход по оси Z |
мм |
120 |
Скорость перемещения |
м/мин |
120 |
Точность позиционирования по осям X, Y |
мм |
±0,03 |
Повторяемость по осям X, Y |
мм |
±0,02 |
Источник лазерного излучения |
- |
Raycus |
Мощность лазера |
кВт |
3 |
Ускорение по осям X, Y |
g |
1 |
Вес |
кг |
8000 |
Длинна |
мм |
8557 |
Ширина |
мм |
3037 |
Высота |
мм |
1800 |
Электропитание |
В / Ф / Гц |
380 / 3 / 50 |
Тип системы охлаждения |
- |
водяная |
Станок лазерной резки ADH ULF 6022 3kW в сборе. |
Инструменты для технического обслуживания станка. |
Инструкция по эксплуатации и техническому обслуживанию станка на русском языке. |
Документация (инструкция) на систему управления на русском языке. |
