Китай

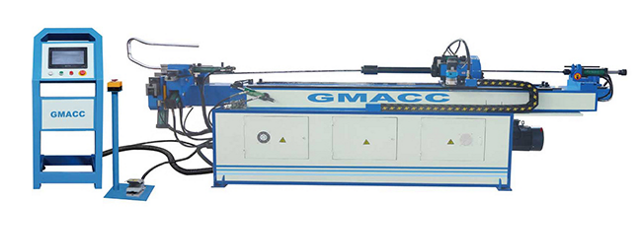

Полностью автоматический трубогибочный станок модели GM-SB-38CNC-2A-1S предназначен для гибки труб и прутков из обычной стали, нержавеющей стали и цветных металлов. Изгиб происходит за счет гидравлики, подача и поворот трубы происходит за счёт сервоприводов под управлением системы ЧПУ.
CNC – автоматические гибка, подача, вращение.
1S – одинарный радиус.
2A – подача и вращение за счет сервопривода, гибка трубы за счет гидропривода.
ОСОБЕННОСТИ СТАНКА:
-
Оси Y, B – контролируются и приводятся в действие сервоприводами.
-
Ось C – контролируется и приводится в действие гидравлической системой.
-
Гибка в правом направлении.
-
Панель управления с сенсорным экраном VDU, которая позволяет вводить, хранить и отображать различные данные и порядок гибки.
-
Конструкция с одним уровнем гибочного инструмента.
-
Координаты движения (Y, B, C) под точным управлением PLC позволяют реализовать полностью автоматическую гибку заготовок.
-
Включением или выключением работы дорна.
-
Сигнализация самодиагностики ошибок.
-
Сохранение в памяти после отключение питания.
-
Автоматическая смазка.
-
Система безопасности.
-
Функция гашения вибрации заготовки.
-
Ножная педаль оператора старт/стоп.
-
Стержень дорна (мандреля).
-
2 комлекта оснастки для труб: Ø18х1 мм, Ø18х0,6 мм.
Наименование |
Ед.изм. |
Значение |
Максимальный размер изгибаемой трубы |
мм |
Ø38х2 |
Диапазон радиусов изгиба |
мм |
20-200 |
Максимальный угол изгиба |
град |
190 |
Скорость изгиба |
град./с |
60 |
Скорость поворота |
град./с |
200 |
Скорость подачи |
мм/с |
1000 |
Точность гибки |
град. |
±0,10 |
Точность поворота |
град. |
±0,10 |
Точность подачи |
мм |
±0,10 |
Мощность серводвигателя вращения |
кВт |
0,4 |
Мощность серводвигателя подачи |
кВт |
0,75 |
Рабочая длина дорна (мандреля) |
мм |
3200 |
Мощность главного двигателя |
кВт |
4 |
Максимальное давление |
МПа |
16 |
Объем гидронасоса |
л |
14 |
Габариты (дхШхВ) |
мм |
4300*900*1500 |
Вес (ориентировочно) |
кг |
1500 |
Электропитание |
В / ф / Гц |
380 / 3 / 50 |
