Китай

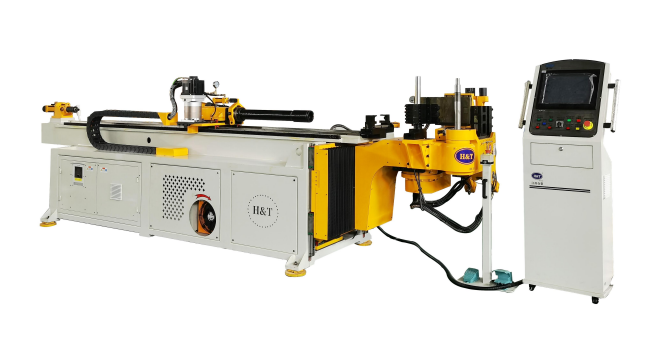

Полностью автоматический трубогибочный станок модели CNC 50RED-5A предназначен для гибки труб и прутков из обычной стали, нержвеющей стали и цветных металлов. Изгиб, подача и поворот трубы происходит за счёт сервоприводов под управлением системы ЧПУ.
-
Оси Y, B, С, А, Z – контролируются и приводятся в действие сервоприводами.
-
Промышленный ПК c ЧПУ Smart V4.5 с 15-дюймовым экраном, который позволяет вводить, хранить и отображать различные данные и порядок гибки.
-
Конструкция с двойным гибочным инструментом позволяет устанавливать два вида штампов с разными радиусами.
-
Координаты движения (Y, B, C, X, Z) под точным управлением PLC позволяют реализовать полностью автоматическую гибку заготовок.
-
Сигнализация самодиагностики ошибок.
-
Ножная педаль управления с кнопкой аварийоного останова.
-
Функция защиты главного двигателя от перегрузки.
-
Продуманная система безопасности (звуковой сигнал, устройство защиты от предельных знаечений обработки).
-
Гибка с дорном или без дорна.
-
Набор оснастки для изготовления труб:
1) pipe Ø22x1 mm; CLR = 44 mm; material: ENAW-5754 / ENAW-AlMg3
2) pipe Ø22x1 mm; CLR = 50, 60 mm; material: ENAW-5754 / ENAW-AlMg3
3) pipe Ø28x1 mm; CLR = 56, 80 mm; material: ENAW-5754 / ENAW-AlMg3
4) pipe Ø28x1 mm; CLR = 55 mm; material: ENAW-5754 / ENAW-AlMg3
5) pipe Ø28x1 mm; CLR = 75, 170 mm; material: ENAW-5754 / ENAW-AlMg3
6) pipe Ø28x1 mm; CLR = 60, 100, 1558 mm; material: ENAW-5754 / ENAW-AlMg3
7) pipe Ø38x1 mm; CLR = 60 mm; material: ENAW-5754 / ENAW-AlMg3
8) pipe Ø40x1 mm; CLR = 100, 110 mm; material: ENAW-5754 / ENAW-AlMg3
-
Гибочные штампы, передний зажим и плавающий прижим изготовливаются из стали 45#, 40Cr, Cr12, SKD11.
-
Твердость гибочного штампа, переднего зажима и плавающего прижима составляет 42 HRC.
-
Дорн изготавливается из стали 45#, 40Cr, Cr12, SKD11 и имеет твердость 52 HRС.
-
Складковыглаживатель изготавливается из бронзы оловянной.
Наименование |
Ед.изм. |
Значение |
Максимальный размер изгибаемой трубы (низкоуглеродистая сталь) R>1,5D |
мм |
Ø50х2 |
Максимальный размер изгибаемой трубы (нержавеющая сталь) R>1,5D |
мм |
Ø50х1,3 |
Количество гибочных уровней |
- |
двойной |
Рабочая длина дорна (мандреля) |
мм |
4600 |
Максимальная подача |
мм |
3200 |
Максимальный радиус изгиба |
мм |
200 |
Максимальный угол изгиба |
град. |
190 |
Скорость гибки |
град./с |
120 |
Скорость поворота |
град./с |
220 |
Скорость подачи |
мм/c |
800 |
Скорость перемещения пресс-форм по оси X влево/вправо |
мм/c |
175 |
Точность угла изгиба |
град. |
±0,05 |
Точность поворота трубы |
град. |
±0,05 |
Точность подачи трубы |
мм |
±0,05 |
Способ ввода данных |
- |
Значение координат (XYZ) или рабочее значение (YBC) или 3D |
Мощность серводвигателя поворота трубы |
кВт |
0,75 |
Мощность серводвигателя подачи |
кВт |
1,5 |
Мощность серводвигателя гибки |
кВт |
7 |
Мощность серводвигателя для перемещения пресс-форм влево/вправо |
кВт |
0,75 |
Мощность двигателя гидравлического насоса |
кВт |
5,5 |
Габариты (ДхШхВ) |
мм |
5350 х 1350 х 1500 |
Вес (ориентировочно) |
кг |
3100 |
Электропитание |
В / ф / Гц |
380 / 3 / 50 |
КОМПЛЕКТАЦИЯ СТАНКА: |
Автоматический трубогибочный станок CNC50RED-5A в сборе: CNC – автоматические подача, вращение и гибка. R – направление изгиба вправо. E – электрическая гибка. D – двойной радиус. |
Промышленный ПК c ЧПУ Smart V4.5. |
Набор оснастки для изготовления труб: 1) pipe Ø22x1 mm; CLR = 44 mm; material: ENAW-5754 / ENAW-AlMg3 2) pipe Ø22x1 mm; CLR = 50, 60 mm; material: ENAW-5754 / ENAW-AlMg3 3) pipe Ø28x1 mm; CLR = 56, 80 mm; material: ENAW-5754 / ENAW-AlMg3 4) pipe Ø28x1 mm; CLR = 55 mm; material: ENAW-5754 / ENAW-AlMg3 5) pipe Ø28x1 mm; CLR = 75, 170 mm; material: ENAW-5754 / ENAW-AlMg3 6) pipe Ø28x1 mm; CLR = 60, 100, 1558 mm; material: ENAW-5754 / ENAW |
Инструменты для технического обслуживания станка. |
Инструкция по эксплуатации и техническому обслуживанию станка на русском языке. |
Документация (инструкция) на систему управления на русском языке. |
3 набора ЗИП: - Реле Schneider (2 шт в наборе), - Бесконтактные включатели Omron (2 шт в наборе), - Комплект крепежных винтов для пресс-форм (2 комплекта в наборе), - Комплекты для установки пресс-форм H&T (2 комплекта в наборе), - Датчик Omron (2 шт в наборе), - Комплект предохранителей Delixi (2 комплекта в наборе), - Трехцветные сигнальные лампы Tend (2 шт в наборе), - Кнопки аварийной остановки Schneider (2 шт в наборе). |
