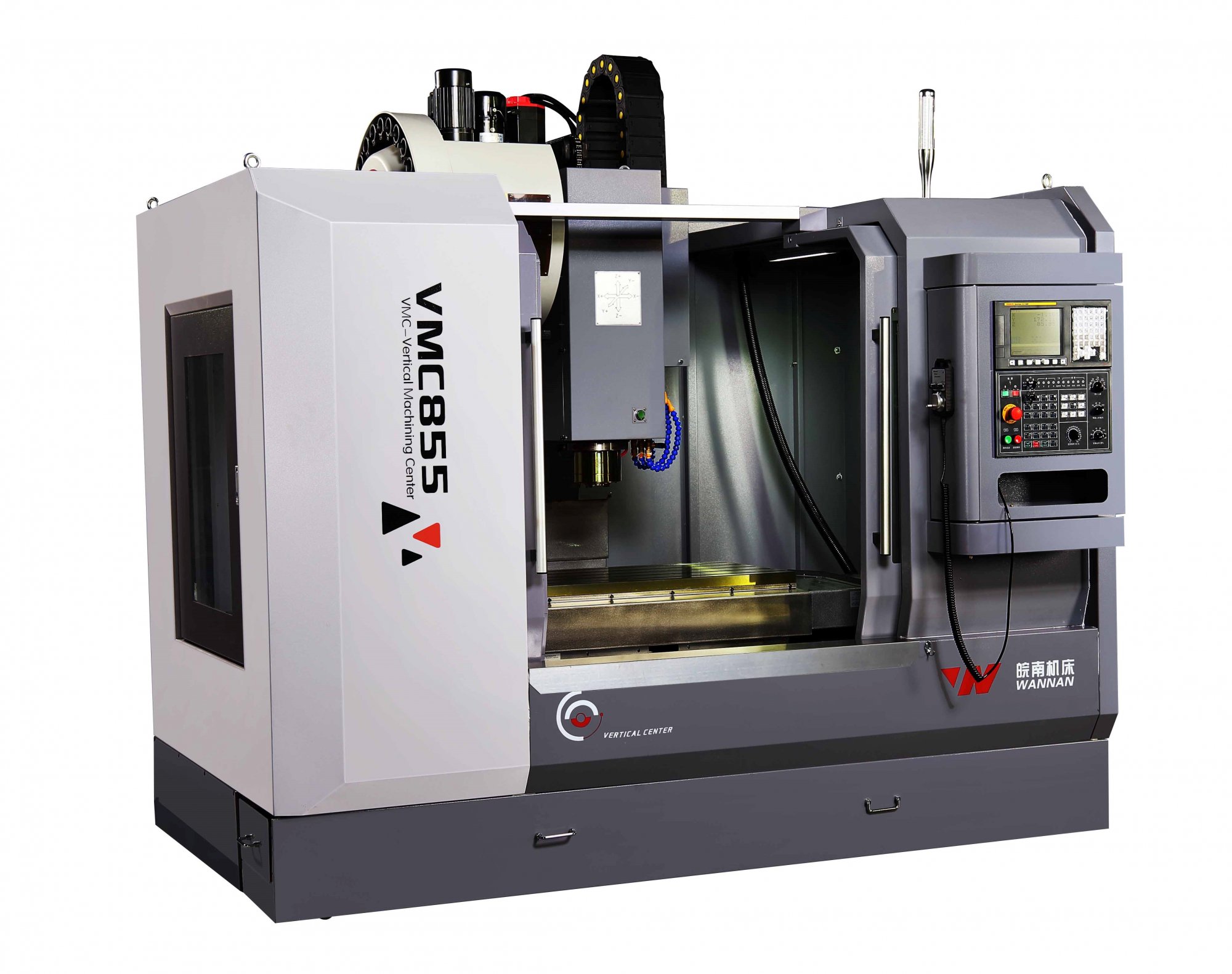

Вертикальный обрабатывающий центр Sino VMC-855
Ширина стола, мм: 550
Перемещение по осям X/Y/Z, мм: 850 х 550 х 650
Конус шпинделя: ВТ-40
Мощность шпинделя, кВт: 7,5/11
Частота вращения шпинделя, об/мин: 8000
Вес, кг: 6700
Страна-производитель:
Китай
Вертикальный обрабатывающий центр VMC-855 благодаря широким направляющим скольжения, шпинделю с жестким цельнолитым корпусом и быстродействующей системе автоматической смены инструмента обеспечивает высокую эффективность и точность обработки, а также идеально подходит для силовой обработки. Станина, колонна, шпиндельная бабка и рабочий стол выполнены из высококачественного чугуна, изготовленного с 2-х кратной обработкой старением для устранения внутренних остаточных напряжений. Все эти элементы вертикального обрабатывающего центра оптимизированы программным обеспечением SolidWorks, что значительно повышает жесткость и устойчивость вертикального обрабатывающего центра и его элементов, а также снижает деформации и вибрации, вызванные обработкой. Этот вертикальный обрабатывающий центр может выполнять операции фрезерования, сверления, развёртывания, нарезание резьбы и как правило используется в военной, горнодобывающей, автомобильной промышленности и других отраслях механической обработки. Вертикальный обрабатывающий центр может быть использован для серийного и массового производства, и может быть частью автоматической производственной линии.
Станина
Массивная конструкция станины выполнена из высококачественного чугуна НТ300, благодаря его свойствам обеспечена максимальная жесткость конструкции. Колонна и основание усилены специальными поперечными ребрами жесткости, которые препятствуют возникновению вибраций и колебаний шпиндельной бабки, к тому же обеспечивают наилучшую стабильность и устойчивость вертикального обрабатывающего центра в течение всего срока службы.
Анализ методом конечных элементов (FEA) используется для проверки всех отливок, чтобы гарантировать высокую жесткость конструкции и свести к минимуму деформацию.
Благодаря широкой монолитной станине с широкими направляющими скольжения и высококачественной ШВП для высоких нагрузок исключается возможность провисания стола.
Перенос массы инструментального магазина на станину вертикального обрабатывающего центра повышает надежность работы устройства смены инструмента и продлевает срок его службы.
Направляющие
Для осей вертикального обрабатывающего центра предусмотрены высокоточные прямоугольные направляющие скольжения повышенной жесткости, позволяющие производить силовую обработку в тяжелых режимах, используя весь потенциал режущего инструмента. Они покрыты специальным полимерным составом TURCITE-B, который не только предохраняет направляющие от износа, но также надолго сохраняет высокую износостойкость, жесткость и бесшумность перемещений в сочетании с высокой точностью позиционирования.
ШВП
ШВП класса С3 с двойными гайками обеспечивают высокую точность и длительный срок службы. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность вертикального обрабатывающего центра. В качестве поставщиков ШВП используются лучшие мировые производители PMI (Тайвань) / THK (Япония) / REXROTH (Германия) / HIWIN (Тайвань).
Подшипники
В шпинделях вертикальных обрабатывающих центров Sino устанавливаются высокоточные и сверхпрочные подшипники NSK (Япония), обеспечивающие плавность перемещения осей. Производители проводят исследование подшипников сразу по 4 направлениям: трибологии, материаловедению, технологиям анализа и механотронике. Что позволяет постоянно улучшать свойства подшипников и создавать изделия, отвечающие самым требовательным видам механической обработки.
Система быстрых осевых перемещений
Использование серводвигателей с прямым приводом увеличивает способность осей нести большую нагрузку и обеспечивает высокую динамическую точность и плавное ускорение/замедление. Серводвигатель оси Z имеет функцию автоматического торможения. В случае сбоя питания тормоз двигателя автоматически срабатывает и останавливает движение по оси, что снижает вероятность повреждения узлов вертикального обрабатывающего центра и детали.
Шпиндель
Шпиндель вертикального обрабатывающего центра изготовлен профессиональным производителем KENTURN (Тайвань) / ROYAL (Тайвань) / POSA VOLIS (Тайвань) для обеспечения высокой точности и жёсткости. В конструкции шпинделя применяются подшипники от всемирного производителя NSK (Япония). Сам шпиндель собран в условии постоянной температуры и отсутствия пыли. Все шпиндели подвергаются динамической балансировке, чтобы убедиться в их долговечности и надёжности. Шпиндель оснащён воздушной системой защиты низкого давления, которая направляет воздух во внутреннее пространство шпинделя, образуя тем самым защитный слой воздуха, предотвращающий попадание пыли и СОЖ в шпиндель.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: |
|
||
|
Наименование |
Ед.изм. |
Значение |
|
|
Стол |
Размер стола |
мм |
1000х550 |
|
Ширина Т-образного паза |
мм |
18 |
|
|
Количество Т-образных пазов |
шт. |
5 |
|
|
Расстояние между Т-образными пазами |
мм |
100 |
|
|
Максимальная допустимая нагрузка на стол |
кг |
800 |
|
|
Шпиндель |
Тип передачи |
|
ременный |
|
Мощность привода шпинделя номинальная / 30 мин |
кВт |
7,5/11 |
|
|
Частота вращения шпинделя |
об/мин |
8000 |
|
|
Конус шпинделя |
|
ВТ-40 |
|
|
Расстояние от торца шпинделя до стола |
мм |
125 – 775 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
850 |
|
Перемещение по оси Y |
мм |
550 |
|
|
Перемещение по оси Z |
мм |
650 |
|
|
Ускоренное перемещение по оси X |
м/мин |
18 |
|
|
Ускоренное перемещение по оси Y |
м/мин |
18 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
15 |
|
|
Максимальная рабочая подача |
мм/мин |
10000 |
|
|
Мощность привода оси X/Y/Z |
кВт |
2,5 / 2,5 / 2,5 |
|
|
Инструментальная система |
Тип магазина |
|
Манипулятор |
|
Количество инструментов |
позиций |
24 |
|
|
Максимальный диаметр инструмента / без соседних инструментов |
мм |
Ø78 / Ø100 |
|
|
Максимальная длина инструмента |
мм |
300 |
|
|
Максимальный вес инструмента |
кг |
8 |
|
|
Скорость смены инструмента |
сек |
3.5 |
|
|
Точность |
Точность позиционирования |
мм |
±0,012 |
|
Повторяемость |
мм |
±0,008 |
|
|
Прочее |
Потребляемая мощность |
кВА |
20 |
|
Система ЧПУ |
|
FANUC |
|
|
Масса станка |
кг |
6700 |
|
|
Габариты станка (ДхШхВ) |
Мм |
2700х2510х3000 |
|
