Описание

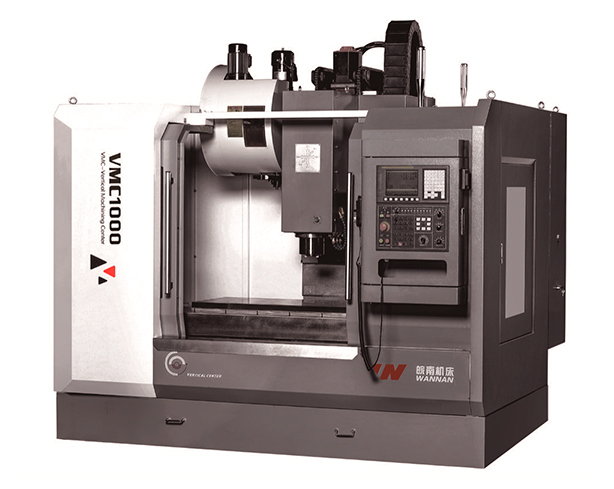

Вертикальный обрабатывающий центр VMC 1000 благодаря высокоскоростным широким направляющими скольжения, шпинделю с жестким цельнолитым корпусом и быстродействующей системе автоматической смены инструмента обеспечивает высокую эффективность и точность обработки, а также идеально подходит для силовой обработки. Станина, колонна, шпиндельная бабка и рабочий стол выполнены из высококачественного чугуна, изготовленного с 2-х кратной обработкой старением для устранения внутренних остаточных напряжений. Все эти элементы вертикального обрабатывающего центра оптимизированы программным обеспечением SolidWorks, что значительно повышает жесткость и устойчивость вертикального обрабатывающего центра и его элементов, а также снижает деформации и вибрации, вызванные обработкой. Этот вертикальный обрабатывающий центр может выполнять операции фрезерования, сверления, развёртывания, нарезание резьбы и как правило используется в военной, горнодобывающей, автомобильной промышленности и других отраслях механической обработки. Вертикальный обрабатывающий центр может быть использован для серийного и массового производства, и может быть частью автоматической производственной линии.
Станина
Массивная конструкция станины выполнена из высококачественного чугуна НТ300, благодаря его свойствам обеспечена максимальная жесткость конструкции. Колонна и основание усилены специальными поперечными ребрами жесткости, которые препятствуют возникновению вибраций и колебаний шпиндельной бабки, к тому же обеспечивают наилучшую стабильность и устойчивость вертикального обрабатывающего центра в течение всего срока службы.
Направляющие
Для осей вертикального обрабатывающего центра предусмотрены высокоточные прямоугольные направляющие скольжения повышенной жесткости, позволяющие производить силовую обработку в тяжелых режимах, используя весь потенциал режущего инструмента. Они покрыты специальным полимерным составом TURCITE-B, который не только предохраняет направляющие от износа, но также надолго сохраняет высокую износостойкость, жесткость и бесшумность перемещений в сочетании с высокой точностью позиционирования.
ШВП
ШВП класса С3 с двойными гайками обеспечивают высокую точность и длительный срок службы. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность вертикального обрабатывающего центра. В качестве поставщиков ШВП используются лучшие мировые производители PMI (Тайвань) / THK (Япония) / REXROTH (Германия) / HIWIN (Тайвань).
Подшипники
В шпинделях вертикальных обрабатывающих центров Sino устанавливаются высокоточные и сверхпрочные подшипники NSK (Япония), обеспечивающие плавность перемещения осей. Производители проводят исследование подшипников сразу по 4 направлениям: трибологии, материаловедению, технологиям анализа и механотронике. Что позволяет постоянно улучшать свойства подшипников и создавать изделия, отвечающие самым требовательным видам механической обработки.
Поворотный стол GSA+
Возможность установки поворотного стола с ЧПУ (дополнительная 4-ая ось) расширяет функционал оборудования, позволяя производить механическую обработку заготовки в нескольких плоскостях. Компания «Инкор» является авторизованным партнером GSA+ (Тайвань). Наши инженеры имеют большой опыт пуско-наладки и обслуживания столов.
Характеристики
Наименование
|
Ед.изм.
|
Значение
|
Стол
|
Размер стола
|
мм
|
1200х550
|
Ширина Т-образного паза
|
мм
|
18
|
Количество Т-образных пазов
|
шт.
|
5
|
Расстояние между Т-образными пазами
|
мм
|
100
|
Максимальная допустимая нагрузка на стол
|
кг
|
800
|
Шпиндель
|
Тип передачи
|
|
ременный
|
Мощность привода шпинделя
номинальная / 30 мин
|
кВт
|
11/15
|
Частота вращения шпинделя
|
об/мин
|
8000
|
Конус шпинделя
|
|
BT-40
|
Расстояние от торца шпинделя до стола
|
мм
|
100 – 750
|
Перемещения
|
Перемещение по оси Х
|
мм
|
1000
|
Перемещение по оси Y
|
мм
|
570
|
Перемещение по оси Z
|
мм
|
650
|
Ускоренное перемещение по оси X
|
м/мин
|
18
|
Ускоренное перемещение по оси Y
|
м/мин
|
18
|
Ускоренное перемещение по оси Z
|
м/мин
|
15
|
Максимальная рабочая подача
|
мм/мин
|
10000
|
Мощность привода оси X/Y/Z
|
кВт
|
1,8 / 1,8 / 2,5
|
Инструментальная система
|
Тип магазина
|
|
Манипулятор
|
Количество инструментов
|
позиций
|
24
|
Максимальный диаметр инструмента /
без соседних инструментов
|
мм
|
Ø78 / Ø120
|
Максимальная длина инструмента
|
мм
|
300
|
Максимальный вес инструмента
|
кг
|
8
|
Скорость смены инструмента
|
сек
|
2.5
|
Точность
|
Точность позиционирования
|
мм
|
±0,012
|
Повторяемость
|
мм
|
±0,008
|
Прочее
|
Потребляемая мощность
|
кВА
|
20
|
Система ЧПУ
|
|
FANUC
|
Масса станка
|
кг
|
7000
|
Габариты станка (ДхШхВ)
|
мм
|
3000х2510х3000
|
