Китай

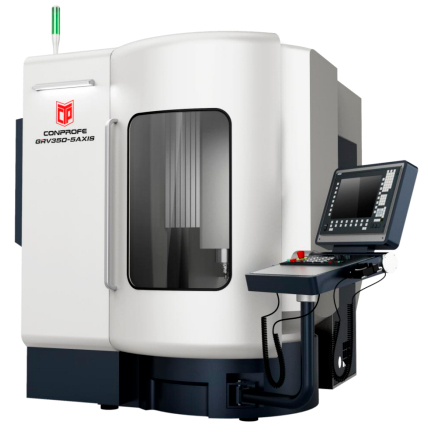

Конструкция станины
Монолитная конструкция станины отлита из чугуна, что дает ей высокую прочность и динамические характеристики.Поворотный стол
Оси A/C приводится в движение непосредственно двигателем с прямым приводом, что обеспечивает отсутствие люфта и лучшие динамические характеристики.
Шпиндель
-
Мощность шпинделя: 20 кВт
-
Максимальная скорость: 20 000 об/мин
-
Диаметр шпинделя: 49 Н*м
-
Стандартное количество инструмент:15 позиций, конус HSK-A63, дисковый тип
-
Максимальная длина инструмента: 200 мм
-
Максимальный вес инструмента: 4 кг
-
-
Максимальный диаметр инструмента: 65 мм
-
Механизм смены по типу «рука»
Система ЧПУ Siemens 840D sl
-
Поддержка одновременной 5-осевой обработки
-
Функция RTCP: при включении RTCP - ЧПУ начинает "отслеживать" положение кончика инструмента относительно обрабатываемой детали и автоматически выполнять все необходимые компенсационные движения. Все кинематические особенности станка, а также все точные размеры расположения центров вращения заложены в систему ЧПУ.
-
Отслеживание позиционирования (функция наклонной плоскости)
-
Программа, работающая в режиме графического отображения
-
-
Компенсация инструмента
Наименование | Ед. изм. | Характеристики |
Перемещение по осям X/Y/Z | мм | 380/420/365 |
Угол поворота осей A/C | ° | ±120°/360° |
Скорость вращения шпинделя | об/мин | 20 000 |
Конус шпинделя | - | HSK-A63 |
Мощность шпинделя | кВт | 20 |
Крутящий момент шпинделя | Н*м | 49 |
Максимальный диапазон обработки | мм | Ø300*300/Ø350*250 |
Максимальная нагрузка на стол | кг | 100 |
Быстрые перемещения по осям X/Y/Z | м/мин | 30/30/30 |
Скорость вращения осей A/C | об/мин | 30/100 |
Диаметр поворотного стола | мм | Ø350 |
Магазин смены инструмента | шт. | 24 |
Максимальная длина инструмента | мм | 200 |
Максимальный диаметр инструмента | мм | Ø65 |
Максимальный вес инструмента | кг | 4 |
Точность позиционирования осей X/Y/Z | мм | 0,004 |
Точность повторяемости осей X/Y/Z | мм | 0,003 |
Точность позиционирования осей A/C | секунды | 8” |
Точность повторяемости осей A/C | секунды | 5” |
Вес станка | кг | 6000 |
