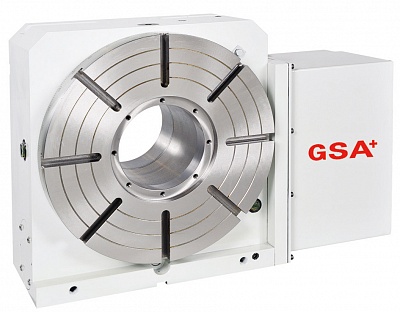

Поворотный стол c ЧПУ CNC-400R
| Диаметр планшайбы | 400 |
| Тип тормоза | Пневматический |
| Допустимая нагрузка на стол, кг. | 300/500 |
|
Наименование |
Ед. изм. |
CNC-400R |
||||
|
Диаметр рабочего стола |
мм |
ø400 |
||||
|
Диаметр центрального отверстия |
мм |
- |
||||
|
Сквозное отверстие |
мм |
ø150H7 |
||||
|
Высота центра |
мм |
250 |
||||
|
Ширина Т – образного паза |
мм |
14H7 |
||||
|
Ширина ползуна |
мм |
18H7 |
||||
|
Тип тормоза и усилие |
Тип / |
невмат./ 0,58 |
||||
|
Передаточное число |
- |
1:90 |
||||
|
Сила зажима |
Н*м |
160 |
||||
|
Макс. скорость рабочего стола |
мин-1 |
22,2 |
||||
|
Разрешение |
град |
0,001 |
||||
|
Точность индексации |
сек |
15 |
||||
|
Повторяемость |
сек |
4/8 |
||||
|
Вес нетто (без серво двигателя) |
кг |
280 |
||||
|
Допустимая нагрузка на стол |
В вертикальном положении |
кг |
300 |
|||
|
В горизонтальном положении |
500 |
|||||
|
С задней бабкой |
- |
|||||
|
Допустимая нагрузка (при зажиме рабочего стола) |
F |
|
Н |
3500 |
||
|
F x L |
|
Н*м |
1840 |
|||
|
F x L |
|
Н*м |
2500 |
|||
|
Допустимый крутящий момент |
|
Н*м |
- |
|||
* Возможно изменение ширины ползуна под размер паза Вашего стола при поставке под заказ
| Наименование | Стоимость |
| Cервомотор | По запросу |
| Cервопривод | По запросу |
| Ручная задняя бабка | По запросу |
| Пневматическая задняя бабка | По запросу |
| Гидравлическая задняя бабка | По запросу |
|
Вращающаяся задняя бабка |
По запросу |
| Ручной патрон | По запросу |
| Пневматический патрон | По запросу |
| Гидравлический патрон | По запросу |
| Цанговый патрон | По запросу |
| Энкодер | По запросу |
| Контроллер | По запросу |
| Комплект соединительных кабелей | По запросу |
| Пуско-наладочные работы | По запросу |
