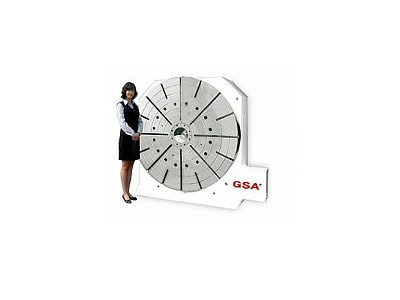

      Поворотный стол c ЧПУ CNC-1000HV

      • Поворотный стол c ЧПУ  CNC-1000HV
      GSA
      Диаметр планшайбы 1000
      Тип тормоза Пневматический
      Допустимая нагрузка на стол, кг. 1500/3500
      Все характеристики
      Отправить запрос
      Внедрение технологии и обучение персонала
      Внедрение технологии и обучение персонала
      Пуско-Наладочные работы
      Пуско-Наладочные работы
      Гарантийное и постгарантийное обслуживание
      Гарантийное и постгарантийное обслуживание
      • Описание
      • Характеристики
      • Опции
      Описание
      Поворотные фрезерные столы позволяют увеличить автоматизацию производства, т.е. повысить его эффективность и точность. При работе в режиме позиционирования столы GSA позволяют сократить время на переналадку, снизить расходы на зажимную оснастку, уменьшить вероятность ошибки оператора. Полноценная многоосевая обработка позволяет получать детали сложной формы с высокой точностью.
      Характеристики

      Наименование

      Ед. изм.

      CNC-1000HV

      Диаметр рабочего стола

      мм

      ø1000

      Диаметр центрального отверстия

      мм

      100x60

      Сквозное отверстие

      мм

      -

      Высота центра

      мм

      650

      Ширина Т – образного паза

      мм

      22H7

      Ширина ползуна

      мм

      22H7

      Тип тормоза и усилие

      Тип /

      невмат./ 0,58

      Передаточное число

            -

       1:360

      Сила зажима

      Н*м

      500

      Макс. скорость рабочего стола

      мин-1

      -

      Разрешение

      град

      0,001

      Точность индексации

      сек

      60

      Повторяемость

      сек

      4

      Вес нетто (без серво двигателя)

      кг

      2500

      Допустимая нагрузка на стол

      В вертикальном положении

      кг

      1500

      В горизонтальном положении

      3500

      С задней бабкой

      -

      Допустимая нагрузка (при зажиме рабочего стола)

      F


      Н

      5000

      F x L


      Н*м

      11000

      F x L


      Н*м

      20000

      Допустимый крутящий момент


      Н*м

      -


      * Возможно изменение ширины ползуна под размер паза Вашего стола при поставке под заказ

      Опции
       Наименование Стоимость
       Cервомотор  По запросу
       Cервопривод  По запросу
       Ручная задняя бабка  По запросу
       Пневматическая задняя бабка   По запросу
       Гидравлическая задняя бабка   По запросу
       Вращающаяся задняя бабка
       По запросу
       Ручной патрон  По запросу
       Пневматический патрон   По запросу
       Гидравлический  патрон   По запросу
       Цанговый патрон  По запросу
       Энкодер  По запросу
       Контроллер   По запросу
       Комплект соединительных кабелей   По запросу
       Пуско-наладочные работы  По запросу
