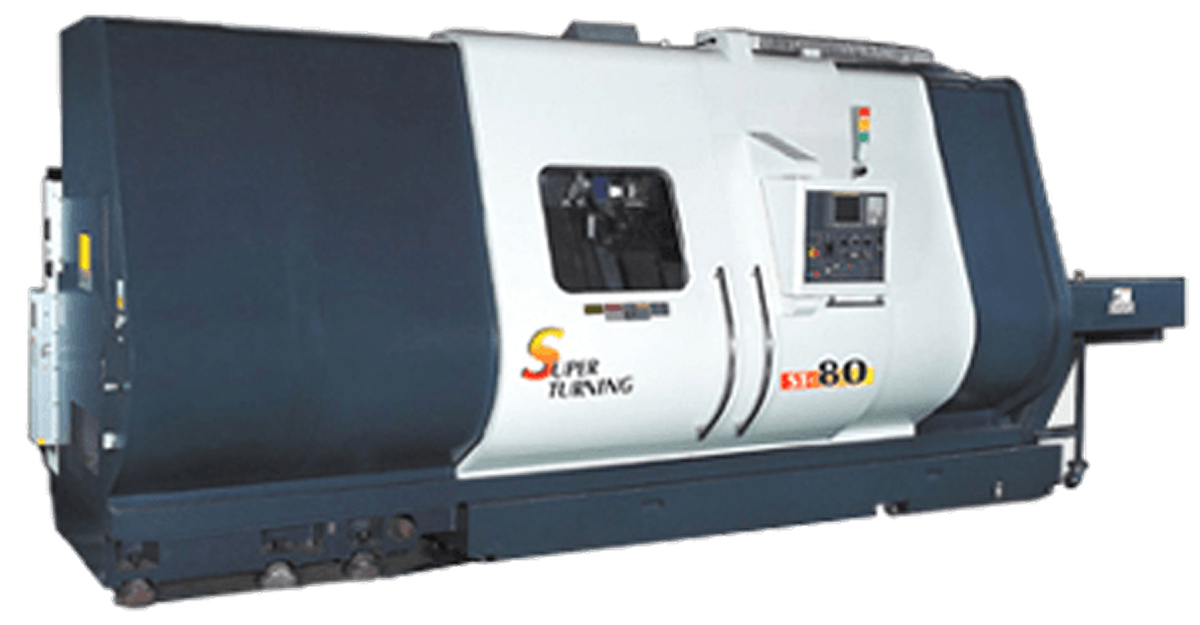

Тайвань
Станина
Цельнолитая станина с углом наклона 60 градусов выполнена из мелкозернистого чугуна марки "Meehanite" прошедшего отжиг со снятием внутренних напряжений и термическую закалку, имеет высокий предел прочности на разрыв, обладает высокими демпфирующими свойствами и существенно увеличивает жесткость станка. Благодаря низкому центру тяжести, что обеспечивается дополнительная вибро и термоустойчивость и точность при обработке. Большое пятно контакта шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка
Направляющие
Станок оснащен жесткими коробчатым направляющими скольжения, позволяющими производить силовое точение на низких оборотах. Поверхность доработана методом шабрения, что дает узлу наилучшие качественные характеристики, позволяя сохранить высокую точность на длительное время. Шабрение направляющих осуществляется на заводе вручную. Дополнительно для улучшения антифрикционных свойств на направляющие скольжения наносится материал TURCITE-B Plus
Шарико-винтовая пара
Во всех осях станка установлены высокоточные шарико-винтовые пары (класс точности C3) на двойных гайках, а также высококлассные подшипники (класс P4), обеспечивающие высокую точность перемещения и долгий срок службы. По оси X установлены ШВП диаметром Ø 50мм, по оси Y установлены ШВП диаметром Ø 70мм.
Магазин инструментов
Станок оснащен инструментальным магазином на 60 позиций. Сменщик инструмента в сочетании с быстродействием и легким доступом для замены инструмента повышает производительность. Все перемещения в инструментальном магазине выполняются линейными двигателями для точной и быстрой смены инструмента.
Шпиндель
Шпиндель станка установлен на прецизионном двухрядном роликовом подшипнике в сочетании с двухрядным радиально – упорном подшипнике, обеспечивающих высочайшую точность и жесткость. Шпиндель изготовлен из термообработанной и шлифованной легированной стали для обеспечения максимальной точности и долговечности. Внутренние и наружные поверхности торца шпинделя точно отшлифованы, что обеспечивает исключительную концентричность и точность обрабатываемых деталей, а срок службы шпинделя значительно увеличивается.
Коробка скоростей
4-х ступенчатый редуктор в стандартной комплектации создает максимальный крутящий момент 7639 Н∙м, позволяющий обрабатывать заготовки больших размеров из труднообрабатываемых материалов. Механизм переключения скоростей с низким уровнем шума и с хорошей теплоотдачей удобен при осуществлении настроек и обслуживании.
Наименование |
Ед. изм. |
Значение |
|
Параметры обработки |
|||
Проворачиваемый диаметр над станиной |
мм |
Ø1 200 |
|
Проворачиваемый диаметр над суппортом |
мм |
Ø800 |
|
Диаметр патрона |
мм |
Ø510 (20”) |
|
Диаметр прутка |
мм |
Ø 139 |
|
Главный шпиндель |
|||
Торец шпинделя |
|
А2-15 |
|
Диаметр осевого отверстия шпинделя |
мм |
Ø152 |
|
Тип передачи |
|
4-х ступенчатый редуктор |
|
Максимальная частота вращения шпинделя |
об/мин |
1 500 |
|
Мощность привода шпинделя, (S1 / S6 – 40%) |
кВт |
37/55,5 |
|
Диаметр подшипников шпинделя |
мм |
Ø200 |
|
Токарно-сверлильно-фрезерная головка |
|||
Конус шпинделя |
|
Capto C8 |
|
Мощность привода шпинделя, (S1 / S6 – 40%) |
кВт |
38/62 |
|
Максимальная частота вращения шпинделя |
об/мин |
6 000 |
|
Угол поворота по оси B |
град |
- 20° 〜 + 180 |
|
Индексация оси B |
Блокировка при помощи внутренней муфты |
град |
Каждые 5° |
Блокировка при помощи гидравлического тормоза |
град |
Свободная индексация 0,001° |
|
Индексация оси С |
град |
0,001° |
|
Поперечное перемещение (ось Х) |
мм |
+811 / - 10 |
|
Продольное перемещение (ось Z) |
мм |
5 000 |
|
Перемещение ТСФГ (ось Y) |
мм |
-200 / +300 |
|
Подачи |
|||
Ускоренные подачи по осям X/Y/Z |
м/мин |
10 / 2,3 /10 |
|
Мощность приводов подач по осям X/Y/Z |
кВт |
7 / 4 / 9 |
|
Мощность привода осям C/B |
кВт |
4 / 3 |
|
Мощность привода магазина инструментов |
кВт |
1,4 * 3 |
|
Инструментальный магазин |
|||
Тип выбора инструмента |
|
Двунаправленный случайный тип |
|
Емкость магазина для инструментов |
шт. |
60 |
|
Максимальный диаметр инструмента при занятых соседних ячейках |
мм |
Ø125 |
|
Максимальный диаметр без смежных инструментов |
мм |
Ø200 |
|
Максимальная длинна инструмента |
мм |
400 |
|
Максимальный вес инструмента |
кг |
15 |
Задняя бабка |
||
Перемещение задней бабки |
мм |
4 600 |
Выдвижение пиноли задней бабки |
мм |
150 |
Диаметр пиноли |
мм |
Ø200 |
Конус задней бабки |
мм |
МТ7 |
Габаритные размеры |
||
Длинна |
мм |
12 650 |
Ширина |
мм |
6 100 |
Высота |
мм |
4 840 |
Масса станка (ориентировочно) |
кг |
73 000 |
