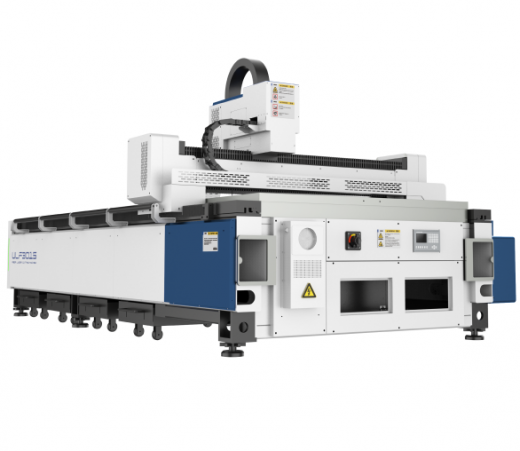

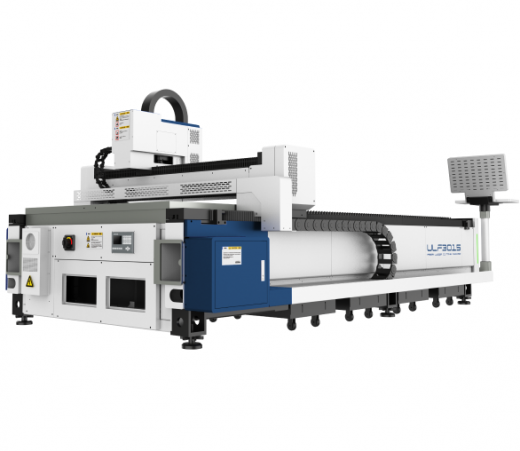

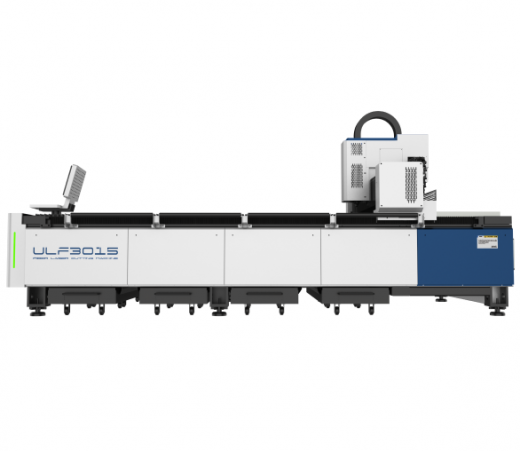

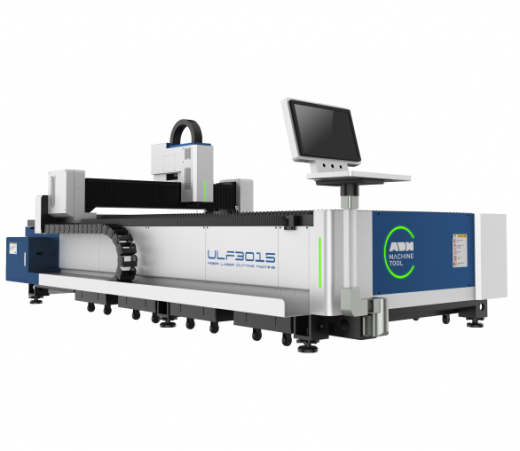

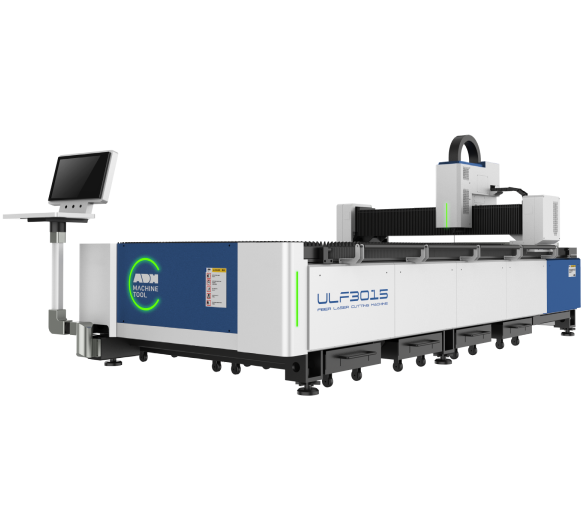

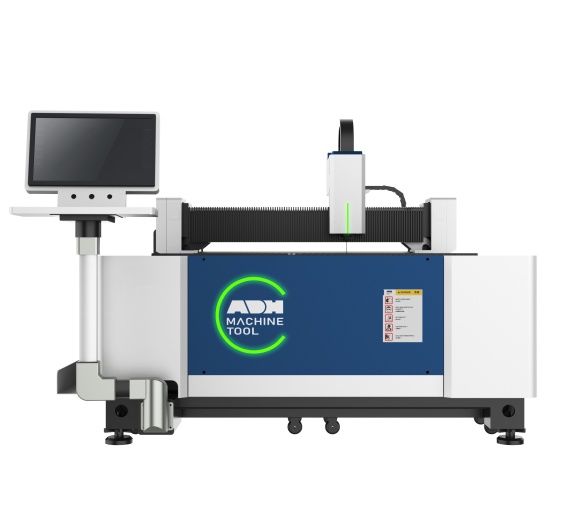

Станок лазерной резки серии ULE предназначен для раскроя листового металла, оснащен сменным столом и кабинетной защитой, что обеспечивает быструю смену стола за 15 секунд. Операции резки и подачи материала могут выполняться одновременно, что приводит к значительному повышению эффективности производства до 2-х раз.

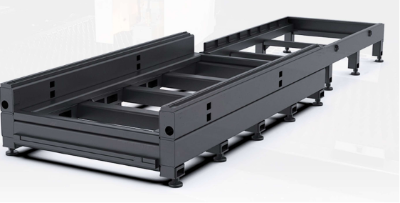

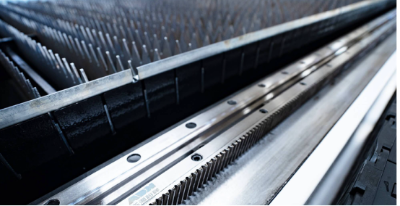

Станина сварена из нескольких прямоугольных конструкций. Внутри конструкций установлены ребра жесткости для увеличения прочности и устойчивости на растяжение. Станина подвергается термообработке, дробеструйной очистке, а также проходит процедуру снятия напряжений, позволяющую эффективно избежать деформации.
-
Цельносварная, термически обработанная конструкция.
-
Сняты все внутренние напряжения после сварки.
-
Большой вес станины (вес) = жесткость и точность станка
-
Вентиляционные каналы находятся внутри корпуса станины. Экономия места и высокая зональная мощность = отсутствие мелкодисперсной пыли на узлах оптоволоконного станка.
Высокая жесткость и малый вес конструкции оптимизированы методом конечных элементов.
-
Высокая скорость, хорошие динамические характеристики
-
Быстрое ускорение. Легкое торможение
-
Прочный. Выдерживает высокие нагрузки.

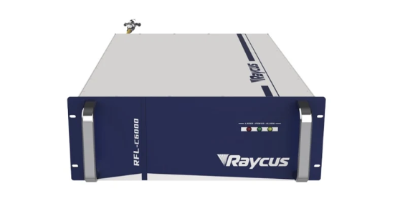

Установки лазерной резки ADH могут комплектоваться источником лазерного излучения Raycus (Китай), IPG (Россия) с мощностью от 3000 Вт до 80 000 Вт.
-
Постоянный параметр пучка BPP в полном диапазоне мощности, хорошее качество луча, маленькое пятно луча, эффективность электрооптического преобразования более 30%.
-
Источник отличается высокой эффективностью накачки, низким энергопотреблением и отличным качеством луча. Он компактен и готов к использованию.

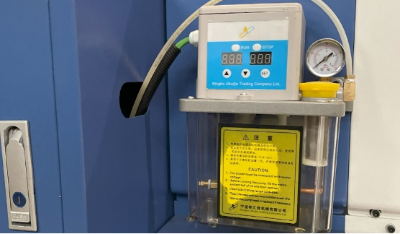

Синхронизированная система автоматической смазки запускает и добавляет смазочное масло в соответствии с рабочим временем.
-
Исключает время простоя оборудования на данный вид обслуживания
-
Увеличивает эксплуатационный период оборудования
-
Сокращает смету расходов на обслуживание техники
-
Повышает безопасность условий труда персонала и культуру производства
-
Устраняет возможность загрязнения смазки
-
Смазывает узлы во время работы станка

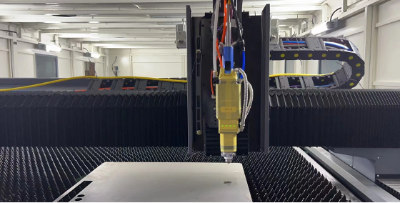

- Защита от столкновений: Противоударная конструкция режущей головки эффективно снижает вероятность остановки работы на длительное время. Простая замена сопловой части.
- Мониторинг температуры защитного стекла. Повышенная стабильность работы. Контроль температуры защитного стекла в реальном времени. При достижении заданной максимальной температуры система прекращает работу и включает сигнал тревоги, что позволяет своевременно очистить или заменить защитное стекло.
- Коллимационная фокусировка. Быстрое изменение фокуса. Изменение положения коллиматорных линз улучшает качество реза на всех толщинах обрабатываемого металла
- Возможность 5-ти осевого раскроя. Однократная формовка. Ось поворота AB позволяет выполнять резку скосов V, Y, X и других типов с максимальным скосом ±45° и однократной формовкой, что сокращает необходимость в снятии скосов, снижает затраты и повышает эффективность.
- Мониторинг замкнутого контура. Повышенная эффективность. Встроенный мультисенсор, интеллектуальный мониторинг замкнутого контура в реальном времени, быстрая диагностика проблем и раннее предупреждение.
- Водяное охлаждение всего корпуса. Более стабильная резка. 90 % оптического пути режущей головки охлаждается водой, что делает резку более стабильной.
- Мониторинг давления воздуха. Повышенная стабильность обработки. Контроль расхода газа в реальном времени во время резки позволяет эффективно снизить влияние недостаточного/избыточного давления воздуха на качество поверхности реза.

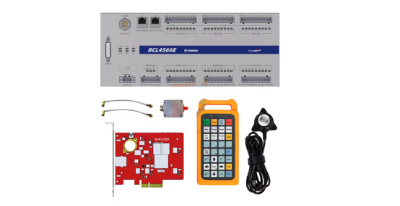

Интеллектуальная система управления FSCUT разработана для станков лазерной резки листового металла. Стабильная и надежная, простая в установке, отладки и безопасности. Обладает отличными характеристиками и высокой производительностью. Поддерживает и обеспечивает модуляризацию, персонализированные, автоматические и информатизированные решения.
Поддерживает такие функции как:
- Мониторинг высокоскоростной резки
- Отслеживание и исправление в реальном времени качества реза.
- Автоматическая повторная резка
- Безшлаковая резка
- Высокоскоростное определение кромки заготовки
- Отметка зоны реза и поиск центра окружности
- Интеллектуальная 9-этапная пробивка отверстий
- Многопозиционная обработка и визуальное определение остатка
- Нестинг (ПО CypNest)

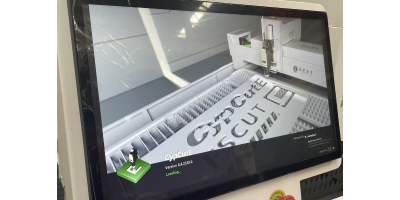

Программное обеспечение для резки Cypcut специально разработано для оптимизации работы станков волоконной лазерной резки.
Отличается простотой установки и легкостью отладки в сочетании с превосходной производительностью. Данное ПО устанавливает линейную скорость импорта отдельно и имеет мощную базу данных процессов резки
Стратегия Нестинга:
- мощный алгоритм с высокой эффективностью и производительностью;
- отсутствие ограничения количества листов и деталей во вложенииo поддержка ручного и автоматического раскроя;
- поддержка раскроя листов произвольной формы.
HypCut — это специализированное программное обеспечение, разработанное для мощной лазерной резки. Предусмотрен профессиональный процесс, который позволяет реализовать интеллектуальное производство. Он поддерживает планирование для облегчения управления производством; его модульная конструкция обеспечивает пользователям более сжатые и эффективные операции

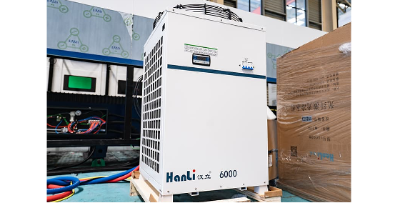

Система водяного охлаждения с функциями сигнализации о превышении температуры, защиты от перерасхода, защиты уровня воды и другими сигналами безопасности.
Компания ADH Machine Tool является профессиональным производителем листообрабатывающего оборудования, такого как листогибочные прессы, гильотинные ножницы, станки для лазерной резки, автоматические станки для гибки панелей, горизонтальные станки для нарезания V-образных канавок на листовом металле, гидравлические пресс-ножницы.
Входит в ТОП-5 лучших производителей листогибочных машин в Китае.
Компания ADH Machine Tool ведет свою деятельность в строгом соответствии с международной системой менеджмента качества ISO9001:2008. Продукция компании прошла сертификацию CE, сертификацию TUV в Германии и сертификацию качества CQC в Китае. Компания имеет 3 независимых патента на изобретения, 28 новых патентов.
Возможно изготовление оборудования по индивидуальному заказу.
Наименование |
Ед. изм. |
Значение |
Зона обработки |
мм |
3000х1500 |
Ход по оси X |
мм |
1550 |
Ход по оси Y |
мм |
3100 |
Ход по оси Z |
мм |
100 |
Скорость перемещения |
м/мин |
120 |
Точность позиционирования по осям X, Y |
мм |
±0,03 |
Повторяемость по осям X, Y |
мм |
±0,02 |
Источник лазерного излучения |
- |
Raycus |
Мощность лазера |
кВт |
6 |
Ускорение по осям X, Y |
g |
1,2 |
Мощность двигателя по оси Y |
кВт |
1,5 |
Мощность двигателя по оси X |
кВт |
1,5 |
Мощность двигателя по оси Z |
кВт |
0,4 |
Вес |
кг |
3500 |
Длинна |
мм |
4420 |
Ширина |
мм |
2213 |
Высота |
мм |
1800 |
Электропитание |
В / Ф / Гц |
380 / 3 / 50 |
Тип системы охлаждения |
- |
водяная |
