Китай

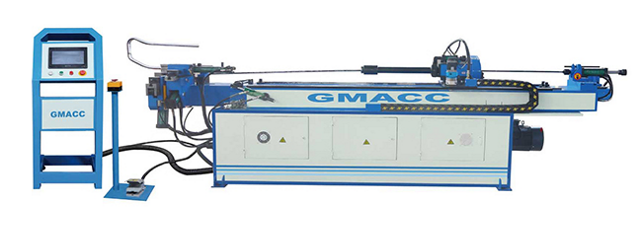

Полностью автоматический трубогибочный станок модели GM-SB-38CNC-3A-1S предназначен для гибки труб и прутков из обычной стали, нержвеющей стали и цветных металлов. Изгиб происходит за счет гидравлики, подача и поворот трубы происходит за счёт сервоприводов под управлением системы ЧПУ.
CNC – автоматические подача и вращение.
1S – одинарный радиус.
3A – подача, вращение, гибка трубы за счет сервопривода.
- Оси Y, B, С – контролируются и приводятся в действие сервоприводами
- Гибка в правом направлении
- Панель управления с сенсорным экраном VDU, которая позволяет вводить, хранить и отображать различные данные и порядок гибки
- Конструкция с одним уровнем гибочного инструмента
- Координаты движения (Y, B, C) позволяют реализовать полностью автоматическую гибку заготовок
- Функция пробивки отверстий Ø9, Ø11
- Включением или выключением работы дорна
- Сигнализация самодиагностики ошибок
- Сохранение в памяти после отключение питания
- Автоматическая смазка
- Система безопасности
- Функция гашения вибрации заготовки
- Ножная педаль оператора старт/стоп
- Стержень дорна (мандреля)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ GMACC SB-38CNC-3A-1S: |
||
Наименование |
Ед.изм. |
Значение |
Максимальный размер изгибаемой трубы |
мм |
Ø38х2 |
Диапазон радиусов изгиба |
мм |
20-200 |
Максимальный угол изгиба |
град |
190 |
Скорость изгиба |
град./с |
180 |
Скорость поворота |
град./с |
200 |
Скорость подачи |
мм/с |
1000 |
Точность гибки |
град. |
±0,10 |
Точность поворота |
град. |
±0,1 |
Точность подачи |
мм |
±0,1 |
Мощность серводвигателя вращения |
кВт |
0, 4 |
Мощность серводвигателя подачи |
кВт |
0,75 |
Рабочая длина дорна (мандреля) |
мм |
4500 |
Мощность главного двигателя |
кВт |
4 |
Габариты (дхШхВ) |
мм |
5800*800*1300 |
Вес (ориентировочно) |
кг |
2000 |
Электропитание |
В / ф / Гц |
380 / 3 / 50 |
