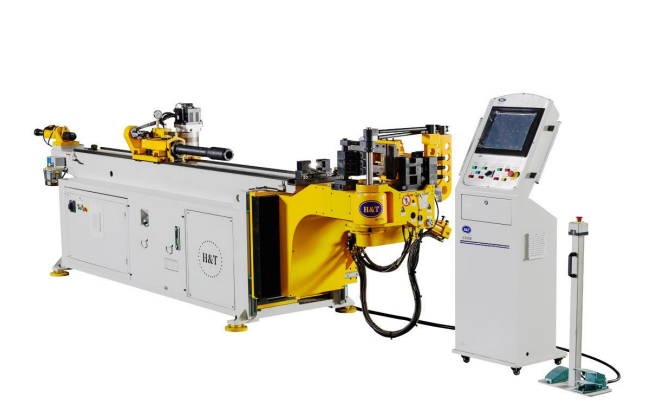

Полностью автоматический трубогибочный станок модели CNC 38REM-5A предназначен для гибки труб из обычной стали, нержавеющей стали и цветных металлов. Изгиб, подача и поворот трубы происходит за счёт сервоприводов под управлением системы ЧПУ.
CNC – автоматические подача и вращение.
R – направление изгиба вправо.
E – электрическая гибка.
M – множественный радиус.
ОСОБЕННОСТИ СТАНКА:
-
Оси Y, B, С, А, Z – контролируются и приводятся в действие сервоприводами.
-
Промышленный ПК c ЧПУ Smart V4.5 с 15-дюймовым экраном, который позволяет вводить, хранить и отображать различные данные и порядок гибки.
-
Конструкция с многоуровневым гибочным инструментом позволяет устанавливать различные штампы с разными радиусами для автоматической смены штампа при выполнении гибки.
-
Станок оснащен стандартным вспомогательным толкающим устройством плавающего прижима и оснащен ручкой регулировки давления и скорости.
-
Координаты движения (Y, B, C, А, Z) под точным управлением PLC позволяют реализовать полностью автоматическую гибку заготовок.
-
Сигнализация самодиагностики ошибок.
-
Ножная педаль управления с кнопкой аварийоного останова.
-
Функция защиты главного двигателя от перегрузки.
-
Продуманная система безопасности (звуковой сигнал, устройство защиты от предельных знаечений обработки)
-
Стержень дорна.
-
Набор оснастки для изготовления труб – 1 комплект.
-
Гибочные штампы, передний зажим и направляющая пластина изготовливаются из стали 45#, 40Cr, Cr 12, SKD11 и т.д., в соответствии с фактическим состоянием изделия.
-
Твердость гибочной матрицы, переднего зажима и направляющей пластины: HRC 42 или выше.
Наименование |
Ед.изм. |
Значение |
Максимальный размер изгибаемой трубы (низкоуглеродистая сталь) R>1,5D |
мм |
Ø38х2 |
Максимальный размер изгибаемой трубы (нержавеющая сталь) R>1,5D |
мм |
Ø38х1,3 |
Количество гибочных уровней |
- |
многослойный |
Рабочая длина дорна (мандреля) |
мм |
3200 |
Максимальная подача |
мм |
2800 |
Максимальный радиус изгиба |
мм |
200 |
Максимальный угол изгиба |
град. |
190 |
Скорость гибки |
град./с |
85 |
Скорость поворота |
град./с |
120 |
Скорость подачи |
мм/c |
800 |
Скорость перемещения пресс-форм по оси X влево/вправо |
мм/c |
175 |
Скорость перемещения пресс-форм по оси Z вверх/вниз |
мм/c |
105 |
Точность угла изгиба |
град. |
±0,05 |
Точность поворота трубы |
град. |
±0,05 |
Точность подачи трубы |
мм |
±0,05 |
Способ ввода данных |
- |
Значение координат (XYZ) или рабочее значение (YBC) или 3D |
Мощность серводвигателя поворота трубы |
кВт |
0,4 |
Мощность серводвигателя подачи трубы |
кВт |
1,8 |
Мощность серводвигателя гибки |
кВт |
5 |
Мощность серводвигателя для перемещения пресс-форм вверх/вниз |
кВт |
1,8 |
Мощность серводвигателя для перемещения пресс-форм влево/вправо |
кВт |
0,75 |
Мощность двигателя гидравлического насоса |
кВт |
4 |
Габариты (ДхШхВ) |
мм |
4800 х 1480 х 1500 |
Вес (ориентировочно) |
кг |
3800 |
Электропитание |
В / ф / Гц |
380 / 3 / 50 |
