Китай

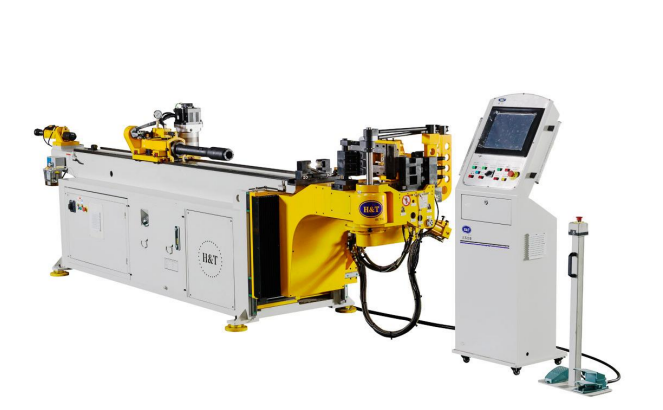

Полностью автоматический трубогибочный станок модели CNC 25RED-4A предназначен для гибки труб из обычной стали, нержавеющей стали и цветных металлов. Изгиб подача и поворот трубы происходит за счёт сервоприводов под управлением системы ЧПУ.
CNC – автоматические подача и вращение.
R – направление изгиба вправо.
E – электрическая гибка.
D – двойной радиус.
ОСОБЕННОСТИ СТАНКА:
-
Оси Y, B, С, А, Z – контролируются и приводятся в действие сервоприводами.
-
Промышленный ПК c ЧПУ Smart V4.5 с 15-дюймовым экраном, который позволяет вводить, хранить и отображать различные данные и порядок гибки.
-
Конструкция с двойным гибочным инструментом позволяет устанавливать два вида штампов с разными радиусами.
-
Координаты движения (Y, B, C, А, Z) под точным управлением PLC позволяют реализовать полностью автоматическую гибку заготовок.
-
Сигнализация самодиагностики ошибок.
-
Ножная педаль управления с кнопкой аварийоного останова.
-
Функция защиты главного двигателя от перегрузки.
-
Продуманная система безопасности (звуковой сигнал, устройство защиты от предельных знаечений обработки)
-
Стержень дорна.
-
Набор оснастки для изготовления труб.
-
Гибочные штампы, передний зажим и направляющая пластина изготовливаются из стали 45#, 40Cr, Cr 12, SKD11 и т.д., в соответствии с фактическим состоянием изделия.
-
Твердость гибочной матрицы, переднего зажима и направляющей пластины: HRC 42 или выше.
Наименование |
Ед.изм. |
Значение |
Максимальный размер изгибаемой трубы (низкоуглеродистая сталь) R>1,5D |
мм |
Ø25х2 |
Максимальный размер изгибаемой трубы (нержавеющая сталь) R>1,5D |
мм |
Ø25х1 |
Количество гибочных уровней |
- |
двойной |
Рабочая длина дорна (мандреля) |
мм |
2200 |
Максимальная подача |
мм |
1700 |
Максимальный радиус изгиба |
мм |
200 |
Максимальный угол изгиба |
град. |
190 |
Скорость гибки |
град./с |
120 |
Скорость поворота |
град./с |
200 |
Скорость подачи |
мм/c |
850 |
Скорость перемещения пресс-форм по оси X влево/вправо |
мм/c |
175 |
Точность угла изгиба |
град. |
±0,05 |
Точность поворота трубы |
град. |
±0,05 |
Точность подачи трубы |
мм |
±0,05 |
Способ ввода данных |
- |
Значение координат (XYZ) или рабочее значение (YBC) или 3D |
Мощность серводвигателя поворота трубы |
кВт |
0,4 |
Мощность серводвигателя подачи |
кВт |
0,75 |
Мощность серводвигателя гибки |
кВт |
2 |
Мощность серводвигателя для перемещения пресс-форм влево/вправо |
кВт |
0,4 |
Мощность двигателя гидравлического насоса |
кВт |
3 |
Габариты (ДхШхВ) |
мм |
3500 х 900 х 1150 |
Вес (ориентировочно) |
кг |
1800 |
Электропитание |
В / ф / Гц |
380 / 3 / 50 |
