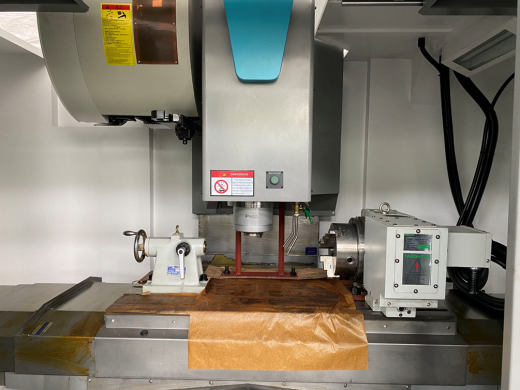

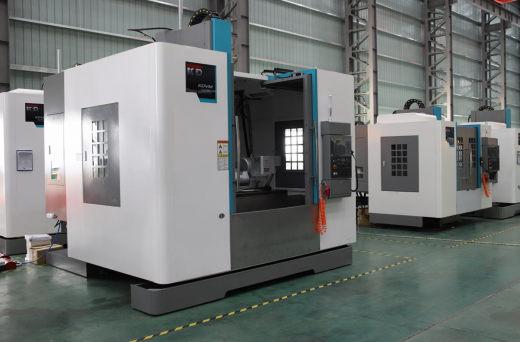

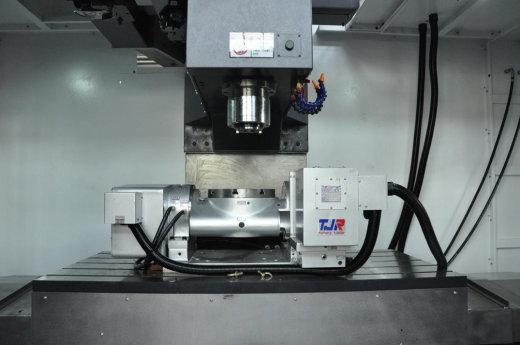

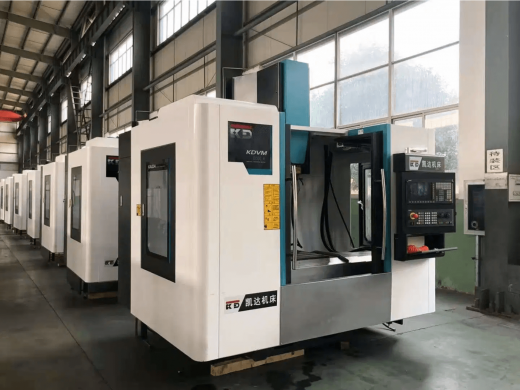

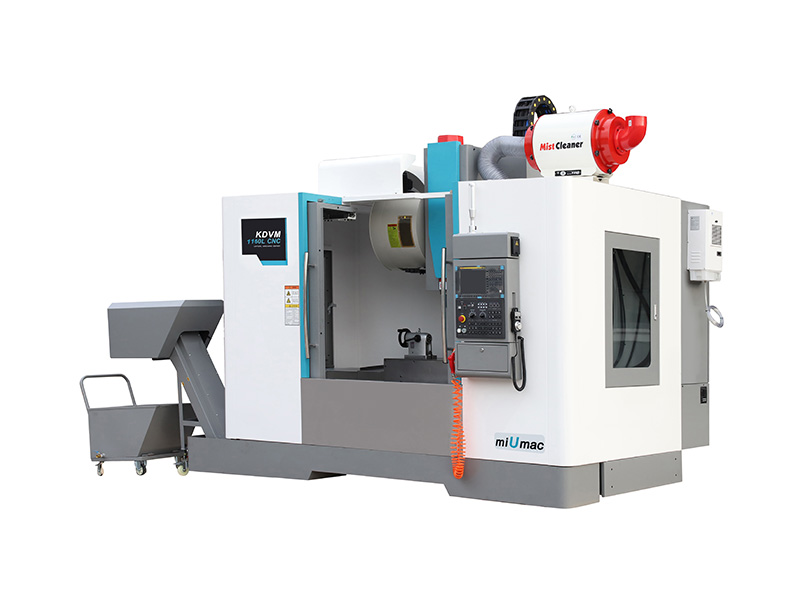

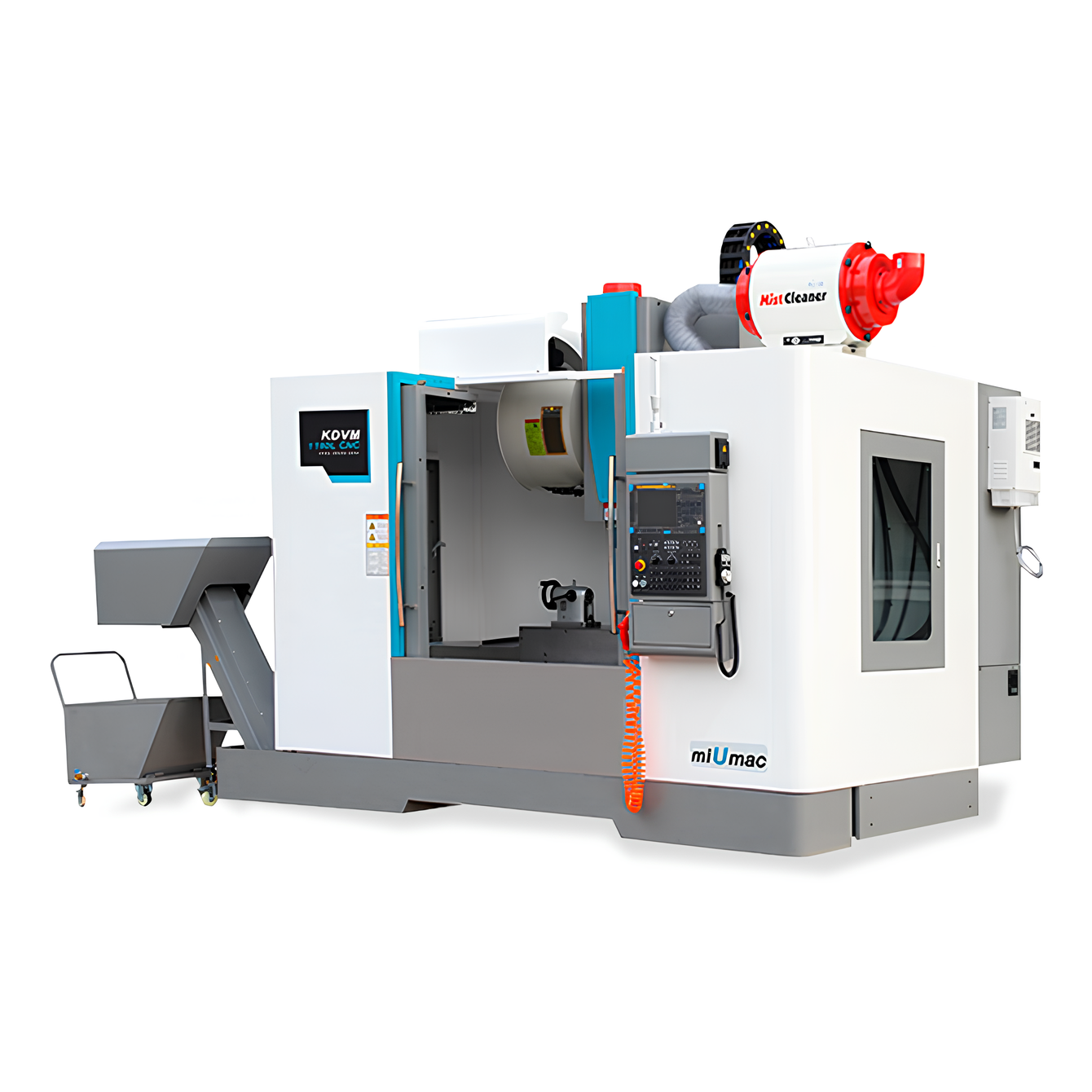

Вертикальный обрабатывающий центр KDVM1270L – трех-координатный высокопроизводительный фрезерный обрабатывающий центр с ЧПУ с подготовкой под 4-ую ось, который позволяет решать важные производственные задачи в таких отраслях промышленности как: автомобилестроение, приборостроение, аэрокосмическая промышленность, судостроение.
Станина
Станина, колонна, суппорт, рабочий стол и задняя бабка отлиты из высокопрочного и высококачественного чугуна. Все литые узлы станка имеют рёбра жесткости. Литье осуществляется в форму из песчаной смолы и с последующей обработкой старением в течение 11 месяцев для обеспечения хорошей стабильности, жесткости и поддержания точности станка.
ШВП
Главный привод имеет прямое соединение синхронным ремнем для реализации высокой эффективности и высокой скорости шпинделя. Оснащен коробкой передач ZF.
Винты ШВП и линейные направляющие установлены от известных брендов, таких как HIWIN (Тайвань), PMI (Тайвань), ТНК (Япония), Rexroth (Германия) и другие. Размер ШВП и количество направляющих выбираются в соответствии с размерами станков, чтобы обеспечить их жесткость и стабильность работы.
СИСТЕМА АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА
В станке предусмотрено стабильное и надежное устройство для смены инструмента дискового типа вместимостью на 24 позиции инструмента. Производительность смены инструмента строго проверяется в процессе работы. Его действия точны, быстры и надежны.
НАПРАВЛЯЮЩИЕ
Для удовлетворения различных рабочих требований станки этой модели оснащены двумя видами направляющих: импортные прецизионные линейные шариковые направляющие для высокоскоростной и чувствительной подачи с характеристикой быстрой подачи и высокой точностью обработки. Закаленные чугунные направляющие установлены для большей мощности с хорошей жесткостью и стабильностью процесса обработки. Роликовые направляющие и грамотно сконструированная конструкция повысили жесткость станка и обеспечили высокую точность и интенсивность обработки. Твердость направляющих выше НRС 52.
привод подачи
Приводы осей Х, У и Z оснащены серводвигателями переменного тока. Благодаря муфте и прецизионному прямому соединению ШВП, использованию специальных посадочных мест под подшипник винта и предварительному натяжению ШВП при установке обеспечивается точность и жесткость движения подач станка.
Технические характеристики
| Наименование | Ед. изм. | Значение | |
| Стол | Размер рабочего стола | мм | 1360х700 |
| Количество Т-образных пазов | шт. | 5 | |
| Расстояние между Т-образными пазами | мм | 120 | |
| Ширина Т-образного паза | мм | 18 | |
| Максимальная допустимая нагрузка на стол | кг | 1000 | |
| Перемещения | Перемещение по оси X | мм | 1200 |
| Перемещение по оси Y | мм | 700 | |
| Перемещение по оси Z | мм | 700 | |
| Ускоренное перемещение по оси X | м/мин | 36 | |
| Ускоренное перемещение по оси Y | м/мин | 36 | |
| Ускоренное перемещение по оси Z | м/мин | 30 | |
| Шпиндель | Мощность привода шпинделя | кВт | 11 / 15 |
| Частота вращения шпинделя | об/мин | 8000 | |
| Конус шпинделя | ВТ-40 | ||
| Расстояние от торца шпинделя до стола | мм | 175-875 | |
| Инструментальная система | Тип магазина | автоматический | |
| Количество инструментов | позиций | 24 | |
| Скорость смены инструмента | сек | 2 | |
| Максимальный диаметр инструмента при полной загрузке/при пустых соседних ячейках | мм | 76 / 150 | |
| Максимальная длина инструмента | мм | 300 | |
| Максимальный вес инструмента | кг | 8 | |
| Точность | Точность позиционирования по осям X / Y / Z | мм | ≤0,008/0,006/0,006 |
| Повторяемость по осям X / Y / Z | мм | ≤0,005/0,004/0,004 | |

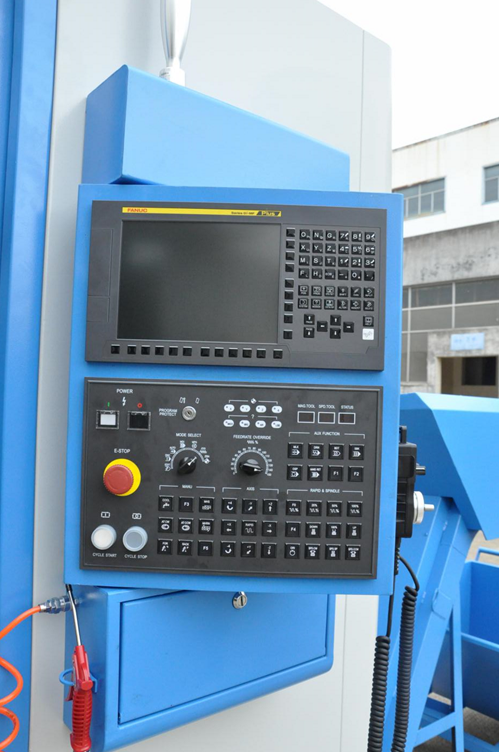

| Прочее | Система ЧПУ | FANUC 0i-MF Plus (5) | |
| Масса станка | кг | 8500 | |
| Габариты станка (ДхШхВ) | мм | 4670х2830х3200 | |
Стандартная комплектация
- Программная система Fanuc 0i MF (5)
- Мощность серводвигателя шпинделя 11/15 кВт
- Автоматический магазин на 24 инструмента
- Подшипники и направляющие PMI/Hiwin (Тайвань)
- Защитное ограждение
- Кондиционер для электрического шкафа
- Шпиндель BT40, частота вращения 8000 об/ мин
- Система СОЖ

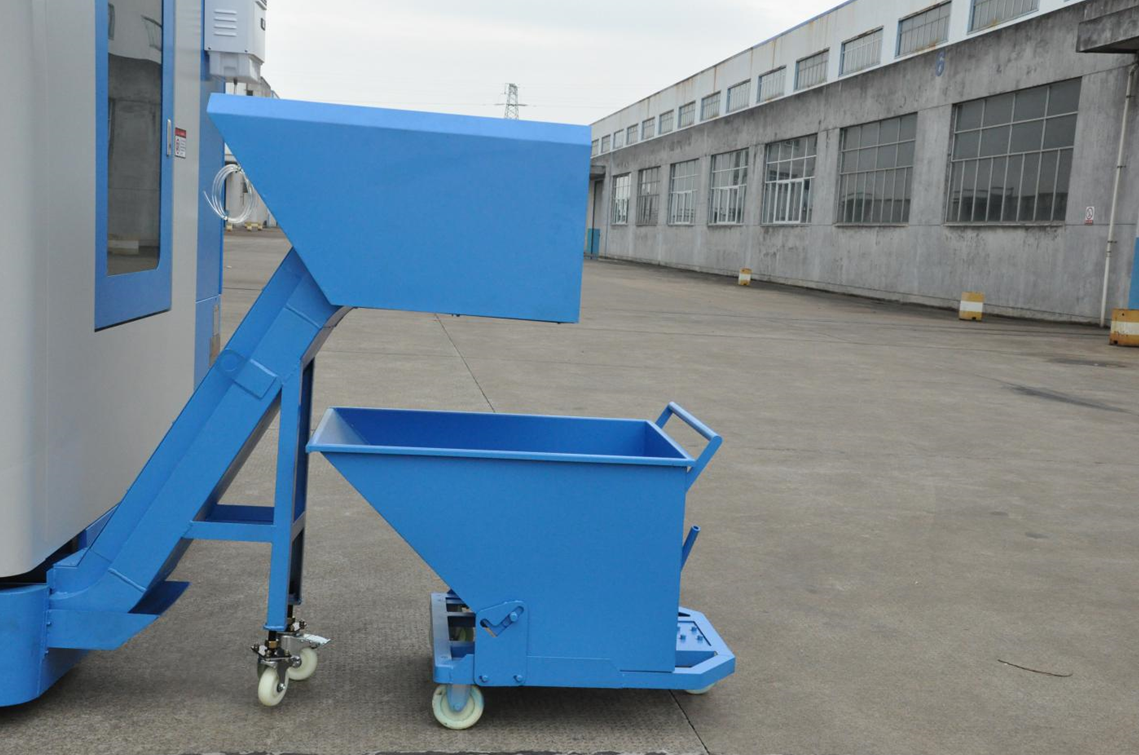

- Транспортер удаления стружки
- LED лампочка подсветка
- Трехцветная сигнальная лампа
- Автоматическая блокировка дверей
- Пневматический пистолет

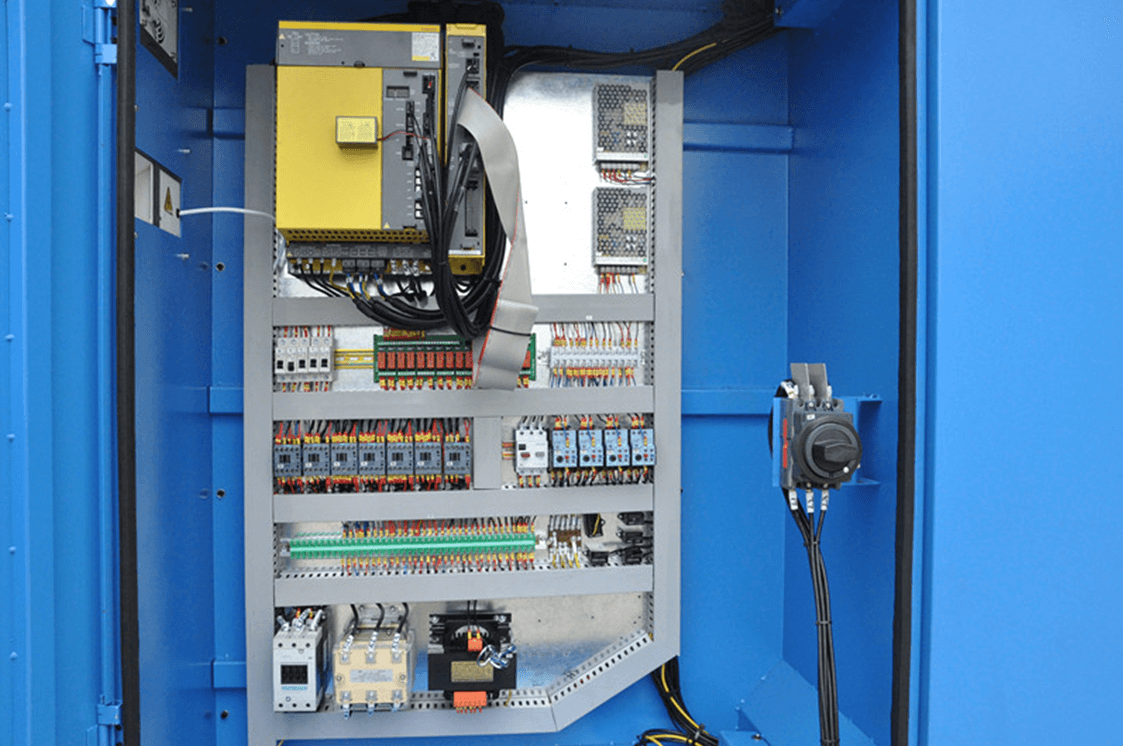

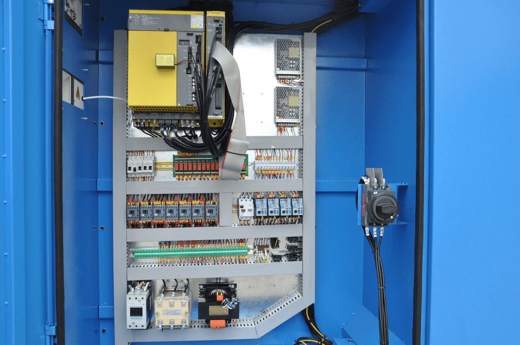

- Основные электрические компоненты SIEMENS или Schneider
- Инструментальный ящик
Обработка металла и прочих материалов фрезерованием — это способ, который не утрачивает своей актуальности и эффективности при достаточной простоте технологии. Данный метод является универсальным и многогранным, так как типов фрезеровки много и каждый имеет свои особенности и преимущества.
