Датчик определения угла поворота необходим для определения скорости и угла поворота вала. Данное устройство включает в себя – источник светового луча, фотоприемник и диск с отверстиями.
Работа датчика происходит следующим образом: луч проходит через отверстия в диске попадая на фотоприемник.
По методу измерения угловые датчики перемещений можно разделить на:
- абсолютные (текущую координату они определяют без учета движения осей станка);
- инкрементальные (текущая координата вала определяется исходя из нулевой точки за счет считывания шагов измерения или считывания и деления импульсов сигнала).
По строению можно выделить следующие типы энкодеров:

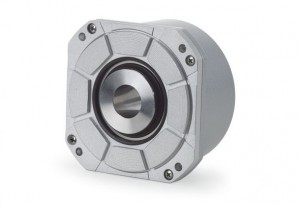

1. С встроенными подшипником и муфтой статора – одевается и закрепляется на измеряемый вал. Статические и динамические неточности компенсируются муфтой статора. Погрешности между датчиком и валами привода выравнивает муфта, встроенная в датчик. Из преимуществ таких датчиков можно выделить: простота монтажа, небольшая длина, пустотелый сквозной вал, высокая частота сопряжения.
2. Со встроенными подшипниками, но без валовой муфты. Они имеют сплошной вал. Муфта выравнивает осевые и радиальные отклонения, допускает большие обороты.
3. Без подшипников. Такие датчики работают без трения и состоят из измерительной ленты или стеклянного диска с делениями и считывающей головки. Их ценят за маленькое монтажное пространство, высокие обороты, большой диаметр пустотелого вала, отсутствие дополнительного пускового крутящего момента.
Широкий выбор датчиков угла и вращения от производителя HEIDENHAIN можно найти в каталоге. Там указаны все необходимые характеристики и особенности выбранных электронных запчастей. Информацию по ценам, доставке и пусконаладочным работам можно узнать у наших менеджеров. Адрес в г. Перми и контактный номер телефона указаны на сайте Инкор.
