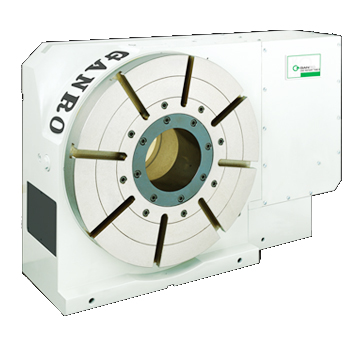

Поворотный стол c ЧПУ DR-1000R
|
Модель |
DR- 1000R |
||
|
Диаметр, мм |
1000 |
||
|
Диаметр сквозного центрального отверстия, мм |
400 |
||
|
Высота центров при вертикальной установке, мм |
600 |
||
|
Общая высота при вертикальной установке, мм |
1100 |
||
|
Общая высота при горизонтальной установке, мм |
400 |
||
|
Ширина Т-пазов, мм |
22Н7 |
||
|
Ширина направляющего блока, мм |
22Н7 |
||
|
Тип сервомотора |
FANUC |
a30i |
|
|
MITSUBISHI |
HF-453 |
||
|
SIEMENS |
1FK7103 |
||
|
HEIDENHAIN |
QSY190C |
||
|
Общее передаточное число |
1:360 |
||
|
Максимальные обороты, об/мин |
5,5 |
||
|
Мин. дискретность перемещения, град |
0,001 |
||
|
Точность индексирования, сек |
- |
||
|
Точность позиционирования/повторяемость, сек |
- |
||
|
Усилие пневмозажима (7кг ./см2), кг*м |
- |
||
|
Усилие гидрозажима (35кг./см2), кг*м |
2600 |
||
|
Макс. рабочий вес, кг |
вертикальный |
5000 |
|
|
горизонтальный |
1000 |
||
|
Макс. осевая нагрузка |
F |
кгс |
2800 |
|
FxL |
кгс.м |
1500 |
|
|
FxL |
кгс.м |
2250 |
|
|
Крутящий момент привода, кгс.м |
400 |
||
|
Вес нетто, кг |
2000 |
||
