Поворотные фрезерные столы позволяют увеличить автоматизацию производства, т.е. повысить его эффективность и точность. При работе в режиме позиционирования столы SAMCHULLY позволяют сократить время на переналадку, снизить расходы на зажимную оснастку, уменьшить вероятность ошибки оператора. Полноценная многоосевая обработка позволяет получать детали сложной формы с высокой точностью.

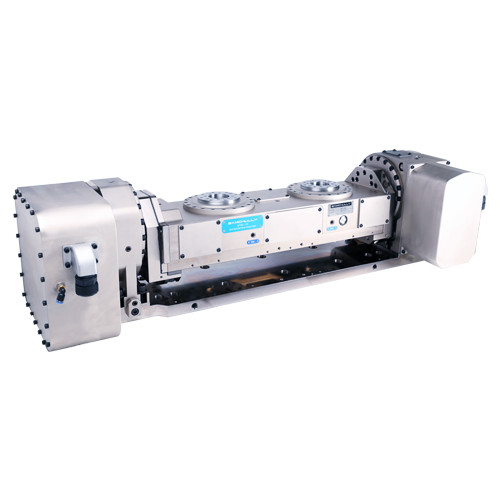

Наклонно-поворотный стол с ЧПУ MTR2-174
Отправить запрос
Внедрение технологии и обучение персонала
Пусконаладочные работы
Гарантийное и постгарантийное обслуживание
Описание
Характеристики
|
Наименование |
Ед. изм |
MTR2-174
|
|||
|
Диаметр рабочего стола |
мм |
ø110 |
|||
|
Диаметр центрального отверстия |
мм |
ø54 |
|
||
|
Высота рабочего стола (по горизонтали) |
мм |
240 |
|
||
|
Высота рабочего стола (по вертикали) |
мм |
240 |
|
||
|
Ширина Т – образного паза |
мм |
- |
|
||
|
Тип привода и давление |
|
Гидравлика |
|
||
|
Передаточное число |
|
R |
T |
|
|
|
|
1/120 |
1/120 |
|
||
|
Макс. скорость рабочего стола |
мин-1 |
25 |
25 |
|
|
|
Допустимая нагрузка |
По горизонтали |
кг |
40 |
|
|
|
В наклоне |
кг |
40
|
|||
|
Допустимая несбалансированная сила |
WxL, |
Нм |
- |
|
|
|
Допустимая нагрузка (при зажиме рабочего стола) |
F |
Н |
- |
|
|
|
FxL |
Нм |
- |
|
||
|
FxL |
Нм |
- |
|
||
|
Точность индексации |
сек |
40” |
60“ |
||
|
Повторяемость |
сек |
4” |
4” |
||
|
Вес нетто |
кг |
295 |
|
||
|
Допустимый крутящий момент |
Нм |
600/900 |
|
||
* Возможно изменение ширины ползуна под размер паза Вашего стола при поставке под заказ
