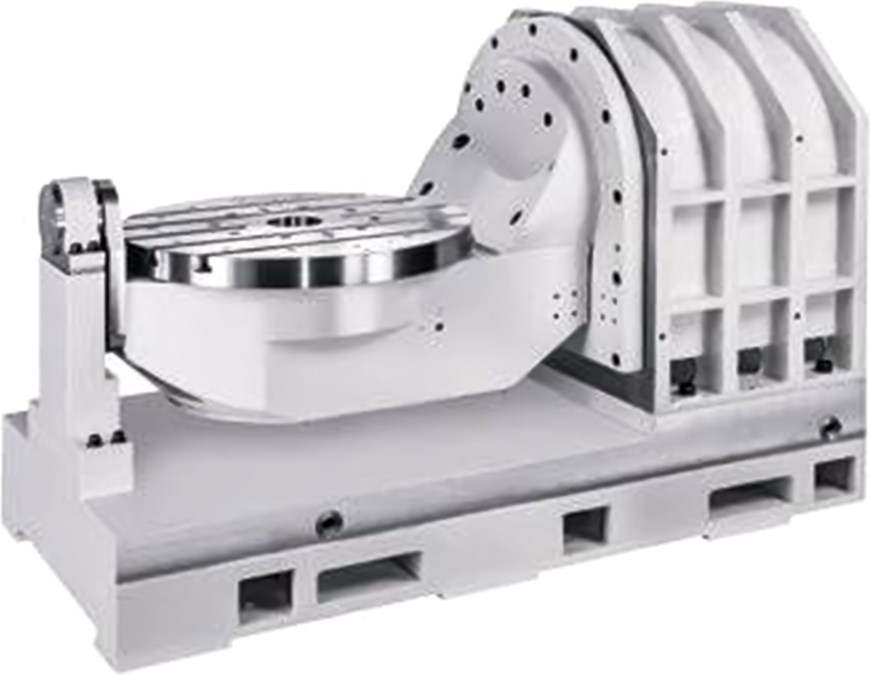

Наклонно-поворотный стол c прямым приводом с ЧПУ DTF-650H
Преимущества встроенного электродвигателя у поворотных столов с прямым приводом
|
Скорость |
- Встроенный двигатель прямого привода обеспечивает максимальную скорость 250об/мин - Супернизкая инерция, высокоэффективный частотный отклик
- Высокое ускорение и замедление, 0-180 градусов позиционирование в течение 0,2 сек |
|
Точность |
-Нулевой люфт, отсутствие износа, уменьшение трения - Высокотехнологичный европейский оптический энкодер в стандартной комплектации
- Превосходная гарантия точности – 10 сек для позиционирования, 1 сек для повторяемости |
|
Жесткость |
- Нормы ISO 230-2 использованы для стандартного тестирования - Основной литой корпус |
|
Защита |
- IP65 водонепроницаемость с европейским электрическим соединением - Температурный датчик в стандартной комплектации
- Безопасная конструкция удерживания деталей на случай нарушения электроснабжения |
|
Экологичность |
- Шумоподавление, легкое обслуживание, исключены протечки масла - Компактная конструкция для экономии рабочей зоны |
|
Наименование |
Ед. изм |
DTF-650H |
||
|
Диаметр рабочего стола |
мм |
Ø650 |
||
|
Диаметр центрального отверстия |
мм |
Ø70H7 |
||
|
Высота рабочего стола (по горизонтали) |
мм |
250 |
||
|
Ширина Т – образного паза |
мм |
18Н7 |
||
|
Ширина ползуна |
мм |
- |
||
|
Тип привода и давление |
МПа |
Гидравл. /5 |
||
|
|
|
R |
T |
|
|
Макс. скорость рабочего стола |
мин-1 |
100 |
60 |
|
|
Допустимая нагрузка |
По горизонтали |
кг |
300 |
|
|
В наклоне |
кг |
300 |
||
|
Допустимая несбалансированная сила |
WxL |
Нм |
300 |
|
|
Допустимая нагрузка (при зажиме рабочего стола) |
F |
Н |
40000 |
|
|
FxL |
Нм |
2500 |
||
|
FxL |
Нм |
4500 |
||
|
Инерционность при нагрузке |
(WD2/8) |
кг.м2 |
9.4 |
|
|
Разрешение |
град. |
0.001 |
||
|
Точность индексации |
сек. |
10” |
20“ |
|
|
Повторяемость |
сек. |
4” |
4” |
|
|
Угол наклона |
град. |
+110~-110 |
||
|
Вес нетто |
кг. |
1200 |
||
