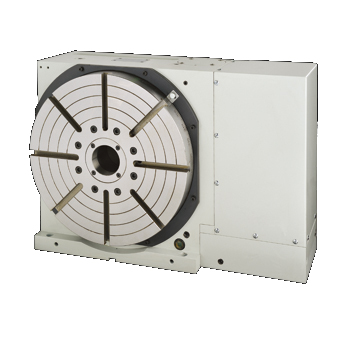

Индексный стол c ЧПУ DC-320R



Модель |
DC-320R |
||
Диаметр, мм |
320 |
||
Диаметр сквозного центрального отверстия, мм |
60 |
||
Высота центров при вертикальной установке, мм |
210 |
||
Общая высота при вертикальной установке, мм |
380 |
||
Общая высота при горизонтальной установке, мм |
240 |
||
Ширина Т-пазов, мм |
14Н7 |
||
Ширина направляющего блока, мм |
18Н7 |
||
Тип сервомотора |
FANUC |
a12i |
|
MITSUBISHI |
HF-203 |
||
SIEMENS |
1FK7063 |
||
HEIDENHAIN |
QSY116J |
||
Общее передаточное число |
1:72 |
||
Максимальные обороты, об/мин |
27,7 |
||
Мин. дискретность перемещения, град |
0,001 |
||
Точность индексирования, сек |
10 |
||
Точность позиционирования/повторяемость, сек |
3 |
||
Усилие пневмозажима (7кг ./см2), кг*м |
3500 |
||
Усилие гидрозажима (35кг./см2), кг*м |
- |
||
Макс. рабочий вес, кг |
вертикальный |
400 |
|
горизонтальный |
200 |
||
Макс. осевая нагрузка |
F |
кгс |
4500 |
FxL |
кгс.м |
380 |
|
FxL |
кгс.м |
500 |
|
Крутящий момент привода, кгс.м |
156 |
||
Вес нетто, кг |
250 |
