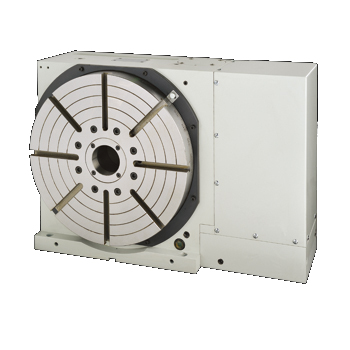

Индексный стол c ЧПУ DC-250R
|
Модель |
DC-250R |
||
|
Диаметр, мм |
250 |
||
|
Диаметр сквозного центрального отверстия, мм |
30 |
||
|
Высота центров при вертикальной установке, мм |
185 |
||
|
Общая высота при вертикальной установке, мм |
315 |
||
|
Общая высота при горизонтальной установке, мм |
200 |
||
|
Ширина Т-пазов, мм |
12Н7 |
||
|
Ширина направляющего блока, мм |
18Н7 |
||
|
Тип сервомотора |
FANUC |
a8i |
|
|
MITSUBISHI |
HF-153 |
||
|
SIEMENS |
1FK7063 |
||
|
HEIDENHAIN |
QSY116J |
||
|
Общее передаточное число |
1:72 |
||
|
Максимальные обороты, об/мин |
27,7 |
||
|
Мин. дискретность перемещения, град |
0,001 |
||
|
Точность индексирования, сек |
10 |
||
|
Точность позиционирования/повторяемость, сек |
3 |
||
|
Усилие пневмозажима (7кг ./см2), кг*м |
3000 |
||
|
Усилие гидрозажима (35кг./см2), кг*м |
6200 |
||
|
Макс. рабочий вес, кг |
вертикальный |
300 |
|
|
горизонтальный |
125 |
||
|
Макс. осевая нагрузка |
F |
кгс |
15000 |
|
FxL |
кгс.м |
200 |
|
|
FxL |
кгс.м |
275 |
|
|
Крутящий момент привода, кгс.м |
90 |
||
|
Вес нетто, кг |
130 |
||
