Технические характеристики
Диаметр обработки
800
Тип зубчатого венца
Модуль обработки
16
Макс. ширина зубчатого венца
600
Скорость вращения шпинделя фрезы (об/мин)
20 - 350
Осевое смещение фрезы
300
Угол наклона фрезерного суппорта
45
Максимальный размер инструмента
350×500
Общая мощность (КВт)
75
Диаметр стола, мм
800
Вес, кг
20000
Товар доступен для заказа
Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
Чат со специалистом в открытой линии

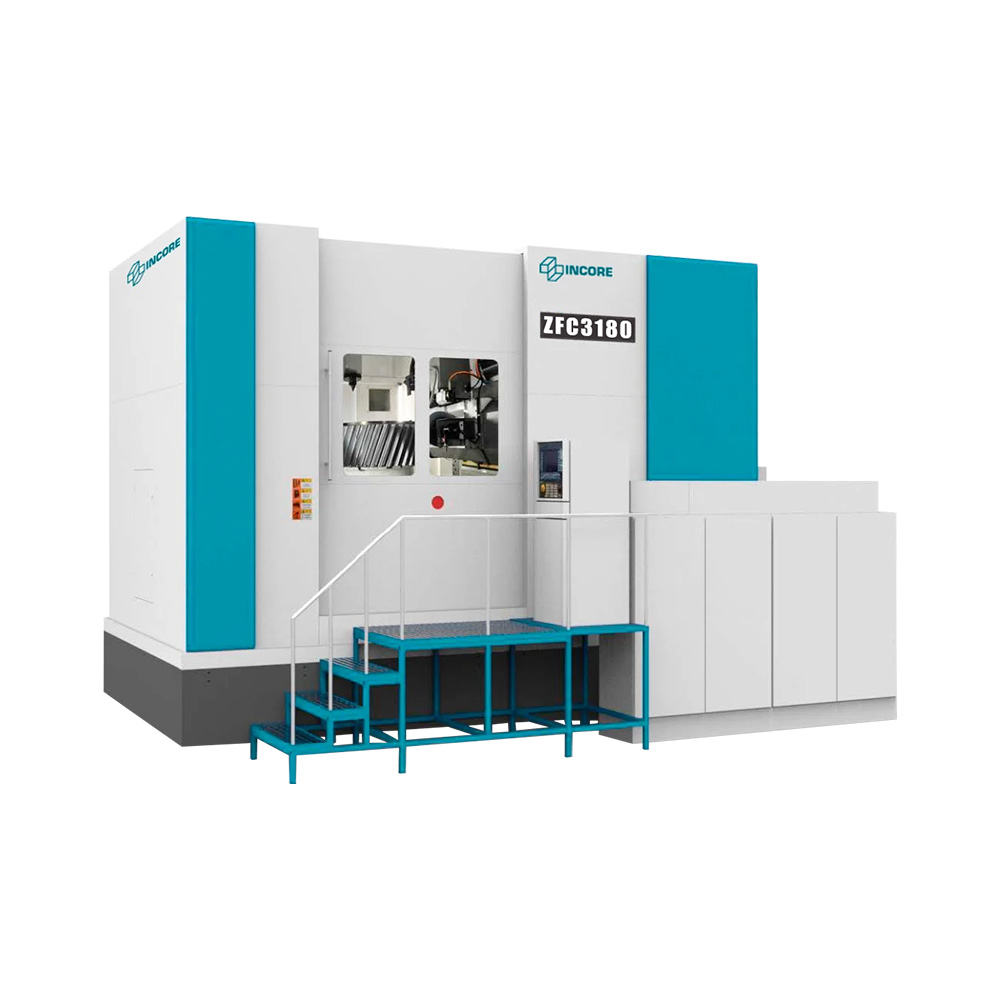

Зубофрезерный станок ZFC3180 – вертикальный, с ЧПУ Siemens
Вертикальный зубофрезерный станок ZFC3180 входит в серию ZFC для высокоточной обработки цилиндрических зубчатых колёс. Модель рассчитана на заготовки диаметром до 800 мм, модулем до 16 и массой до 5 тонн. Оборудование идеально подходит для энергомашиностроения, транспортного и среднего тяжелого машиностроения, где требуются точность и надежность.
Ключевые преимущества
- Максимальный диаметр заготовки – 800 мм – широкий спектр средних и крупных зубчатых колёс.
- Модуль до 16 – обработка мощных зубьев для высоконагруженных передач.
- Ширина венца до 600 мм – возможность нарезания длинных ступиц за один проход.
- Система ЧПУ Siemens 840D sl – 6 осей, четырёхосевая синхронизация, высокая точность и гибкость.
- Мощность 75 кВт – достаточный запас для уверенной обработки.
- Вертикальная компоновка с подвижной колонной – компактность и удобство обслуживания.
Технические характеристики
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр заготовки | мм | 800 |
| Максимальный модуль обработки | мм | 16 |
| Максимальная ширина зубчатого венца | мм | 600 |
| Максимальный угол наклона суппорта | град | ±45 |
| Скорость вращения фрезы | об/мин | 20–350 |
| Максимальные размеры инструмента | мм | Ø350×500 |
| Осевое смещение фрезы | мм | 300 |
| Диаметр стола | мм | 800 |
| Максимальная нагрузка на стол | кг | 5000 |
| Общая мощность | кВт | 75 |
| Вес станка | кг | 20000 |
Область применения
- Изготовление прямозубых, косозубых, малоконусных и бочкообразных колёс.
- Нарезание червячных колёс.
- Редукторостроение, энергомашиностроение, транспортное машиностроение.
Конструктивные особенности
- Вертикальная компоновка с неподвижным столом и подвижной колонной – высокая жёсткость.
- Отдельная гидравлическая станция и магнитный стружкоконвейер.
- Система ЧПУ с поддержкой четырёхосевой синхронизации (оси B, C, A, X, Z, Y).
Станок ZFC3180 – оптимальный вход в серию ZFC для цехов, работающих с деталями до 800 мм, но требующих вертикальной компоновки и современного ЧПУ.
Для уточнения параметров комплектации, точной стоимости и сроков поставки оставляйте заявку на сайте или звоните по телефону.
| Наименование | Ед. изм. | Значение | |
|---|---|---|---|
| Основные параметры | Максимальный рабочий диаметр | мм | 800 |
| Максимальный модуль обработки | мм | 16 | |
| Максимальная ширина зубчатого венца | мм | 600 | |
| Минимальное число зубьев- | - | - | |
| Максимальный размер инструмента | мм | 350×500 | |
| Приводы и кинематика | Скорость вращения шпинделя фрезы | об/мин | 20 - 350 |
| Скорость вращения шпинделя заготовки | об/мин | - | |
| Осевое смещение фрезы | мм | 300 | |
| Угол наклона фрезерного суппорта | град. | 45 | |
| Система управления | Система ЧПУ | – | - |
| Общие данные | Общая мощность | кВт | 75 |
| Габариты (Д × Ш × В) | мм | - | |
| Вес |
т |
20000 | |
