Технические характеристики
Диаметр обработки
2000
Тип зубчатого венца
Модуль обработки
25
Макс. ширина зубчатого венца
800
Скорость вращения шпинделя фрезы (об/мин)
20 - 250
Осевое смещение фрезы
450
Угол наклона фрезерного суппорта
±45
Максимальный размер инструмента
Ø450*700
Общая мощность (КВт)
100
Диаметр стола
1500
Максимальная нагрузка на стол
20000
Вес
41000
Товар доступен для заказа
Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
Чат со специалистом в открытой линии

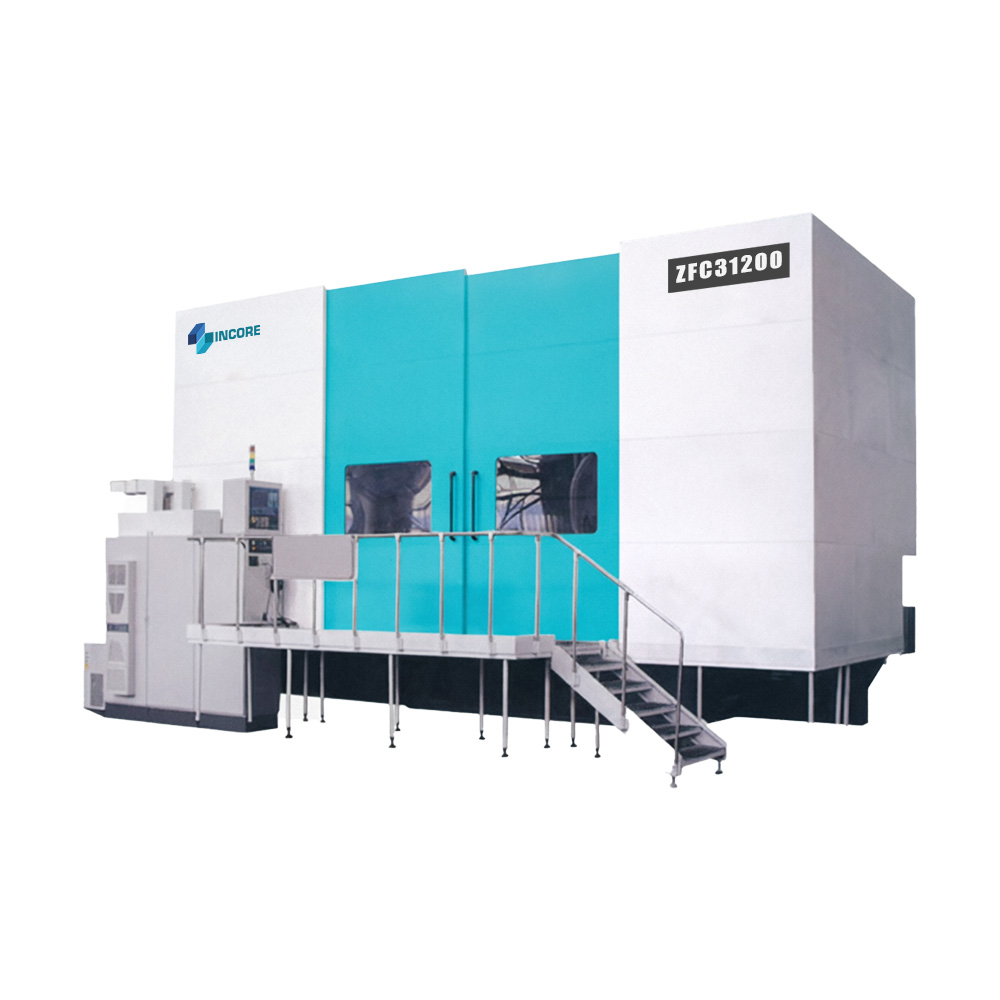

Зубофрезерный станок ZFC31200 – для деталей до 2 метров
Вертикальный зубофрезерный станок ZFC31200 расширяет возможности серии ZFC до диаметра заготовки 2000 мм. Модуль до 25, ширина венца 800 мм, нагрузка на стол 20 тонн. Отличное решение для производителей крупногабаритных зубчатых колёс для цементных мельниц, экскаваторов и прокатных станов.
Ключевые преимущества
- Рабочий диаметр 2000 мм – подходит для очень крупных деталей.
- Модуль до 25 – высокие и прочные зубья.
- Система ЧПУ Siemens 840D sl – автоматизация и точность.
- Увеличенный инструмент Ø450×700 мм.
Технические характеристики
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Макс. диаметр заготовки | мм | 2000 |
| Макс. модуль обработки | мм | 25 |
| Макс. ширина венца | мм | 800 |
| Угол наклона суппорта | град | ±45 |
| Скорость фрезы | об/мин | 20–250 |
| Макс. размер инструмента | мм | Ø450×700 |
| Осевое смещение | мм | 450 |
| Диаметр стола | мм | 1500 |
| Нагрузка на стол | кг | 20000 |
| Общая мощность | кВт | 100 |
| Вес станка | кг | 41000 |
Область применения
- Крупные редукторы, приводы мельниц, экскаваторов.
- Судостроение, ветроэнергетика.
- Горнодобывающее оборудование.
ZFC31200 – надёжный выбор для цехов, где диаметр до 2000 мм является стандартом.
Для уточнения параметров комплектации, точной стоимости и сроков поставки оставляйте заявку на сайте или звоните по телефону.
| Наименование | Ед. изм. | Значение | |
|---|---|---|---|
| Основные параметры | Максимальный рабочий диаметр | мм | 2000 |
| Максимальный модуль обработки | мм | 25 | |
| Максимальная ширина зубчатого венца | мм | 600 | |
| Минимальное число зубьев- | - | - | |
| Максимальный размер инструмента | мм | 450×700 | |
| Приводы и кинематика | Скорость вращения шпинделя фрезы | об/мин | 20 - 250 |
| Скорость вращения шпинделя заготовки | об/мин | - | |
| Осевое смещение фрезы | мм | 450 | |
| Угол наклона фрезерного суппорта | град. | 45 | |
| Система управления | Система ЧПУ | Siemens 840D sl | - |
| Общие данные | Общая мощность | кВт | 100 |
| Габариты (Д × Ш × В) | мм | - | |
| Вес |
т |
41 | |
| Макс нагрузка на стол |
т |
20 | |
