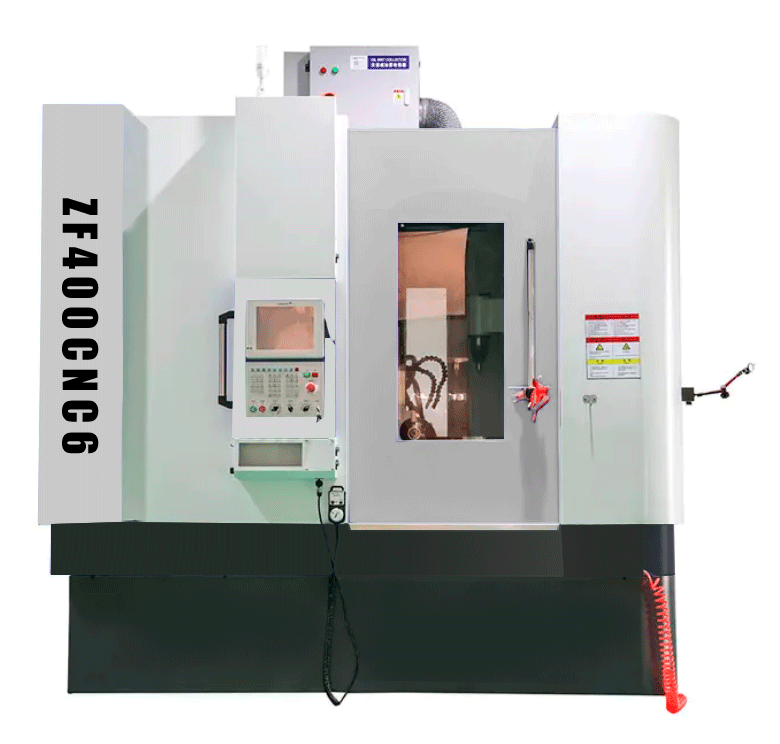

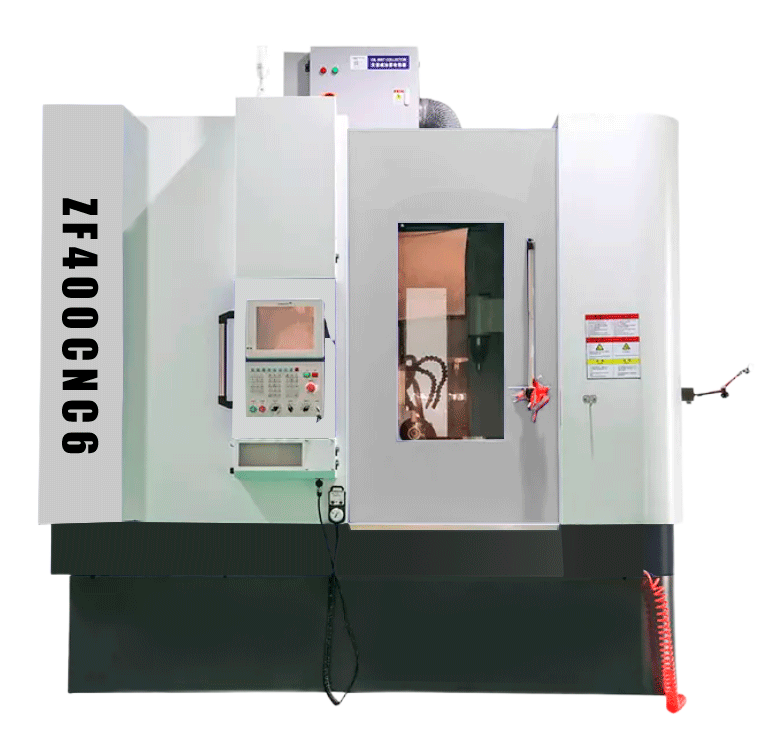

Зубофрезерный станок ZF400СNC6 подходит для нарезания:

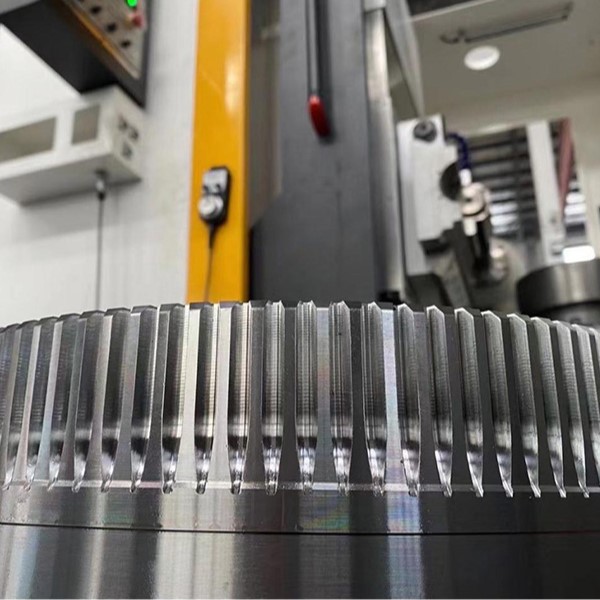

- зубчатых венцов на цилиндрических прямозубых и косозубых зубчатых колёсах;
- червячных соединений с модулем 10 миллиметров;
- зубчатых шкивов;
- звёздочек цепных передач;
- прямобочных и эвольвентных шлицев с максимальным диаметром 380 мм.
Станина
Станина имеет прочно отлитую двух пластинную чугунную конструкцию обеспечивающую высокую жесткость, в которой реализована циркуляция охлаждающей жидкости, для обеспечения теплового баланса станка. Особых требований по установке нет, достаточно ровного пола.
Корпус станка

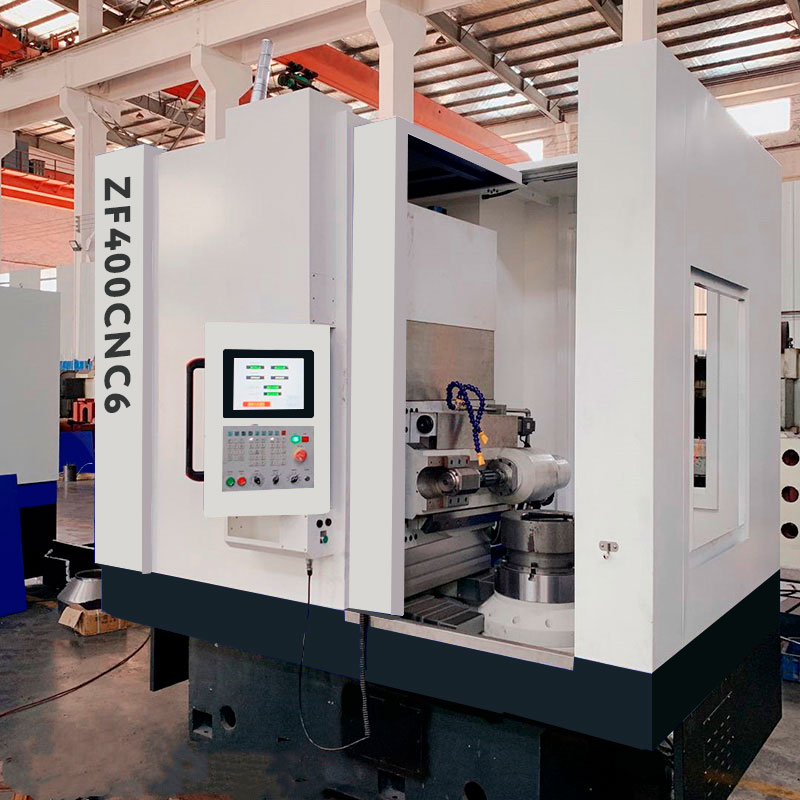

Станок имеет ограждение кабинетного типа, предназначенное для предотвращения разбрызгивания СОЖ.
Доступ в рабочую зону обеспечивают передние раздвижные двери, которые снабжены электрическими выключателями, блокирующими рабочий цикл при их открытии.
Схема движения по осям
Все оси станка управляются независимыми сервоприводами. Использование программного алгоритма "электронный дифференциал" исключает кинематическую связь между осями станка, а значит исключает погрешность, которая могла бы возникнуть между этими осями. Подобное решение позволяет обрабатывать зубчатые венцы вплоть до 7 степени точности без последующей механической обработки.
- Ось X: радиальная подача суппорта;
- Ось Y: тангенциальная подача суппорта;
- Ось Z: осевая подача заготовки;
- Ось A: Угол наклона фрезерного суппорта, используется при обработки косозубых зубчатых венцов;
- Ось B: ось вращения инструмента Ось C: ось вращения заготовки.

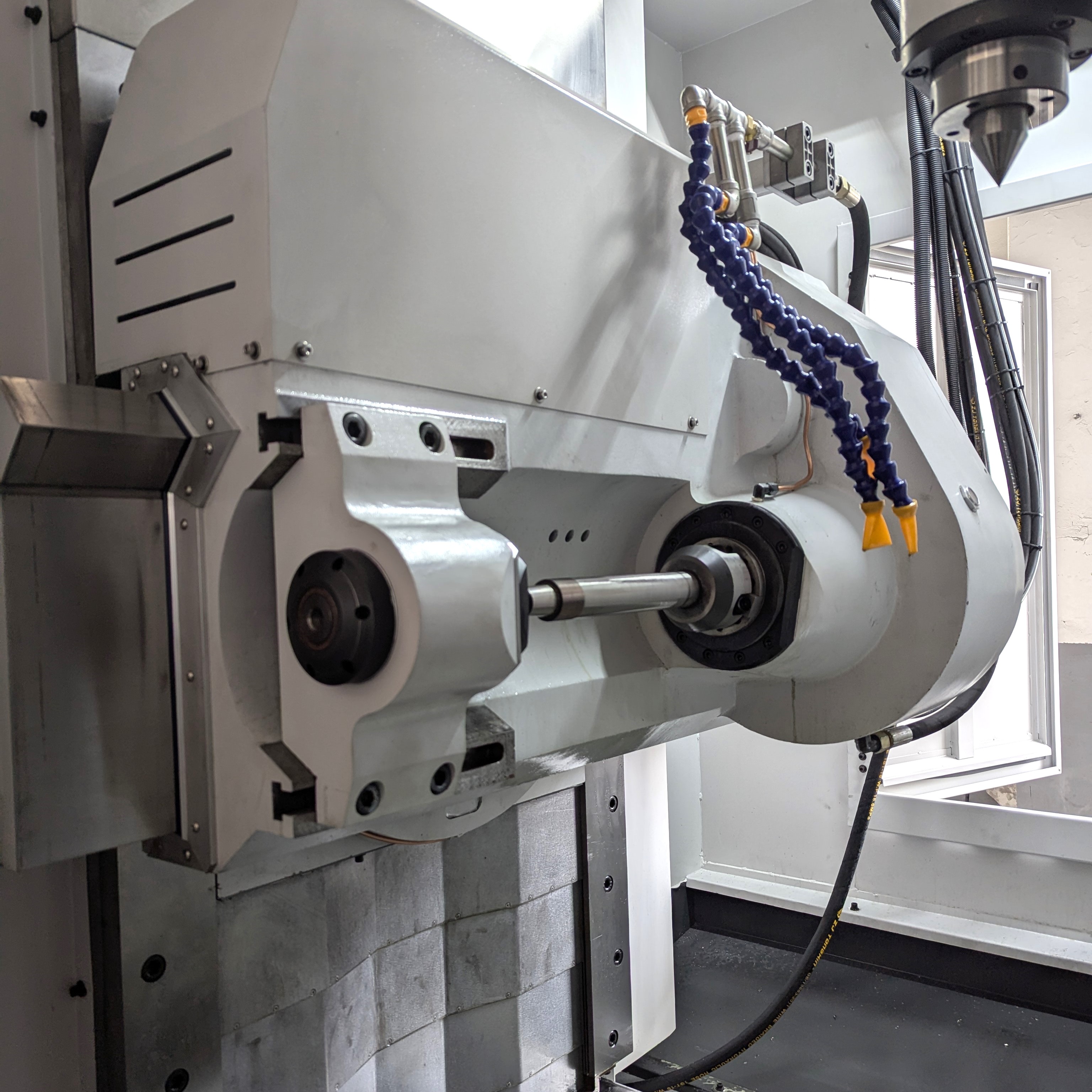

Инструментальная система
Размер и параметры фрезы подбираются в соответствии с параметрами обрабатываемого зубчатого колеса. Фрезерная оправка устанавливается в конус шпинделя BT-30 и зажимается автоматически гидравлическим зажимом.
Технические характеристики
| Наименование |
Ед. изм. |
Значение |
| Максимальный диаметр детали |
мм |
480 |
| Максимальный модуль обработки |
мм |
10 |
| Угол наклона фрезы |
град |
±45 |
| Осевое перемещение |
мм |
300 |
| Максимальная скорость вращения детали |
об/мин |
90 |
| Максимальная скорость вращение фрезы |
об/мин |
800 |
| Расстояние между осью фрезы и осью центров |
мм |
25 - 250 |
| Расстояние от оси вала фрезы до поверхности стола |
мм |
160-410 |
| Мощность главного привода |
кВт |
15 |
| Максимальный диаметр фрезы |
мм |
Ø160 |
| Габаритные размеры станка |
мм |
3070 х 2695 х 2880 |
| Масса станка |
кг |
10000 |
Стандартная комплектация
- Кондиционер электрошкафа
- Задняя бабка с автоматическим перемещением
- Гидравлическая система
- Автоматическая система смазки
- Система очистки и подачи СОЖ фильтром тонкой фильтрации/бумажный фильтр
- Бак для охлаждения СОЖ
- «Пистолет» подачи эмульсии для смыва стружки с рабочих частей станка
- Устройство для смыва стружки с дополнительным насосом охлаждающей жидкости высоким давлением
- «Пистолет» подачи сжатого воздуха для удаления стружки с рабочих частей станка
- Внешнее давление СОЖ, 3 бар
- Конвейер для удаления стружки скребкового типа
- Освещение рабочей зоны
- Сигнальная 3х цветная лампа
- Блок охлаждения двигателя шпинделя и рабочего стола
- Постоянно активные процедуры технической безопасности, измерение и контроль: температуры узлов, памяти, положения концевых выключателей
- Отключение при перегрузке шпинделя
- Мониторинг нагрузки на оси, состояния шпинделя. Самодиагностика при включении и выключения оборудования
- Гидрозажим для оправки червячной фрезы
- Регулируемые опоры для установки станка
- Техническая документация на русском языке
