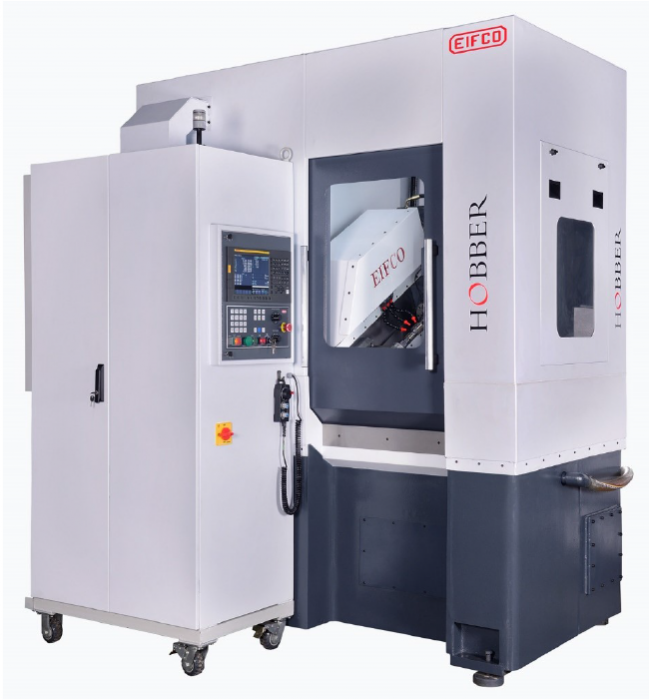

Зубофрезерный станок Hobber 800 предназначен для нарезания цилиндрических / винтовых / шлицевых / звездочек и червячных колес, а также получения зубчатого венца методом обката при помощи червячной фрезы.
Особенности станка
-
система ЧПУ с поддержкой 7 осей
-

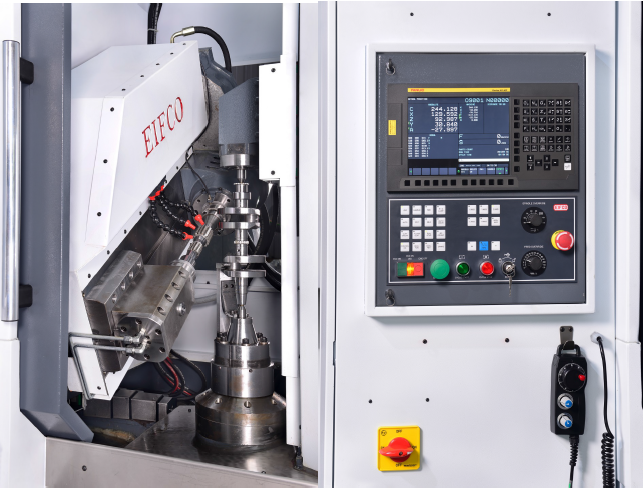

станок оснащен маховиком управления передвижениями в ручном режиме
-
автоматическая система подачи смазки
-
программный модуль коррекции
-
автоматическая компенсация температурных расширений для оси X
-
функция мониторинга перегрузки шпинделя
- быстросъёмная система оправки червячной фрезы
Направляющие

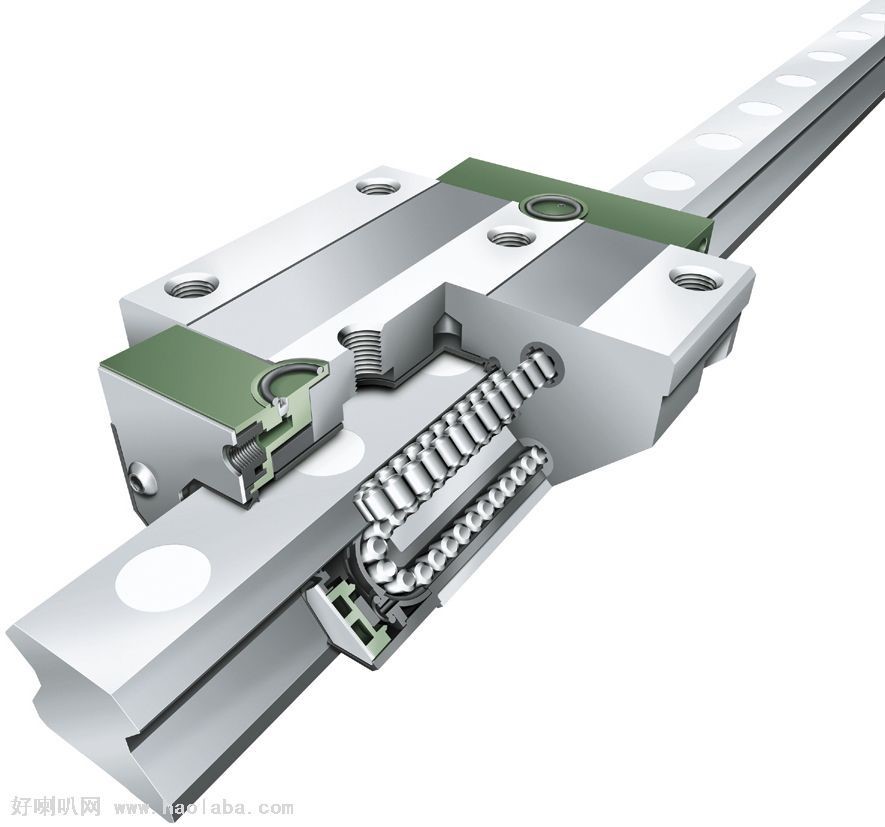

Для Z, Y и V осей станка предусмотрены высокоскоростные, высокоточные направляющие качения роликового типа LM Guide, которые обеспечат безукоризненное выполнение самых сложных типов обработки, в том числе при обработке с малой величиной хода.

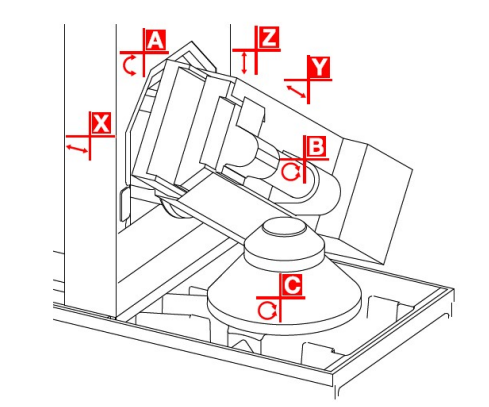

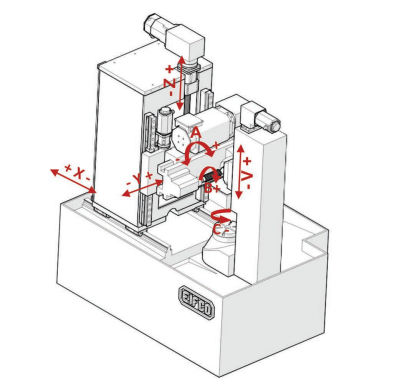

Оси станка
- Осевая подача (ось Z) бесступенчато регулируется прецизионным шариковым винтом, приводимым в действие серводвигателем переменного тока
-
Радиальная подача (ось X) бесступенчато регулируется прецизионным шариковым винтом, приводимым в действие серводвигателем переменного тока
-
Тангенциальная подача (ось Y) бесступенчато регулируется прецизионным шариковым винтом, приводимым в действие серводвигателем переменного тока
-
Компенсация спирали резца (ось A) с бесступенчатой регулировкой, приводимая в действие серводвигателем переменного тока
-
Сервопривод задней бабки с регулировкой крутящего момента (ось V)
-
Высокоточный шпиндель для фрезерования (ось B) и рабочий шпиндель (ось C)

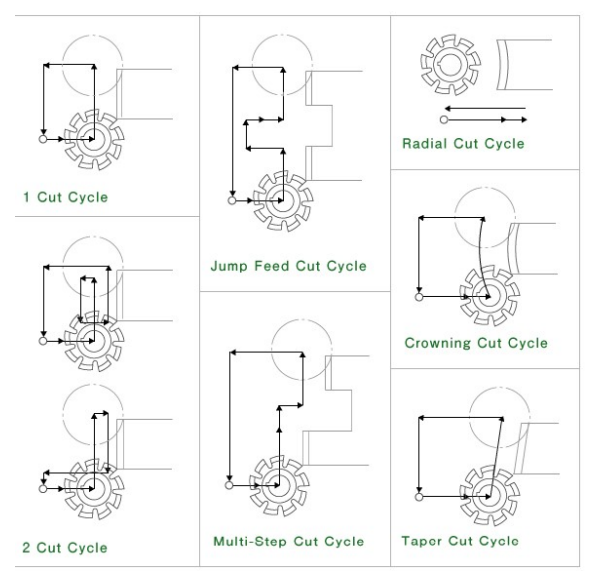

Встроенные циклы резки

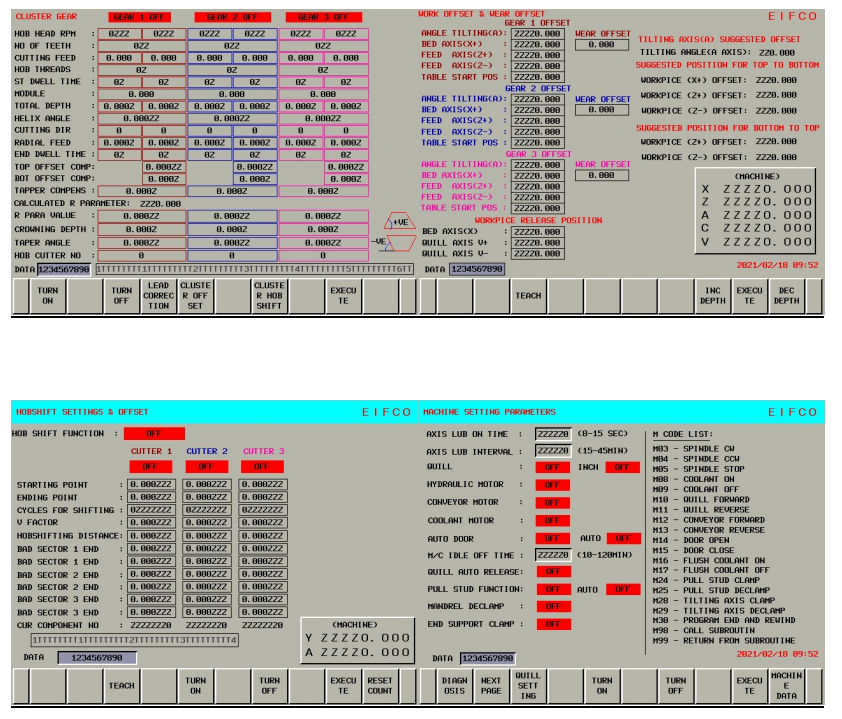

Параметрическое программирование

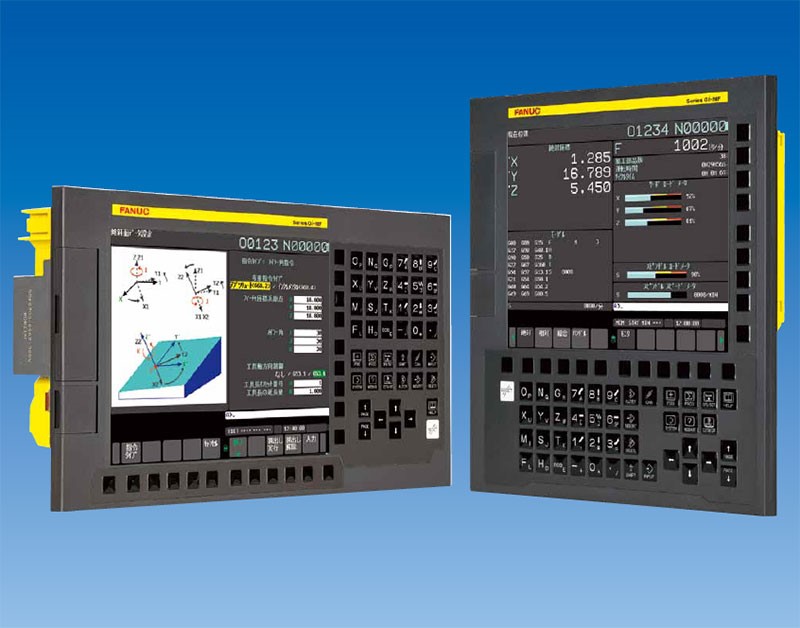

Система управления ЧПУ Fanuc 0i-MF
ЧПУ FANUC 0i-MF обновлённая линейка дисплейных модулей, выполненная в темной цветовой гамме, которая имеет больше функций:
-
Объём памяти 2 Мб
-
Количество УП для хранения в памяти ЧПУ – 1000 шт.
-
Интеллектуальный контроль контура I (AICC I)
-
Средства кастомизации интерфейса (FANUC Picture)
-
Динамический графический дисплей
-
Графическое руководство по ручной привязке инструмента
-
Функция отработки кадров УП путем вращения маховика
Технические характеристики
|
Наименование |
Ед.изм. |
Значение |
|
|
Функции |
Максимальный нарезаемый модуль |
мм |
8 |
|
Максимальный диаметр детали |
мм |
800 |
|
|
Расстояние между центрами |
мм |
1200 |
|
|
Фрезерная головка |
Тип привода |
|
Зубчатая передача |
|
Максимальный диаметр фрезы |
мм |
150 |
|
|
Максимальная длина обработки |
мм |
180 |
|
|
Максимальная скорость вращения |
об/мин |
400 |
|
|
Мощность двигателя |
кВт |
15 |
|
|
Угол наклона червячной фрезы |
Град |
±45 |
|
|
Рабочий стол |
Тип привода |
- |
Зубчатая передача |
|
Максимальная частота вращения |
об/мин |
20 |
|
|
Линейная ось |
Ось X – Радиальная |
мм |
440 |
|
Ось Y – Тангенциальная |
мм |
180 |
|
|
Ось Z - Осевая |
мм |
500 |
|
|
Прочие |
ЧПУ |
|
Fanuc |
Стандартная комплектация
-
Система ЧПУ FANUC 0i MF
-
Линейные направляющие качения роликового типа
-
Маховик управления перемещениями станка в ручном режиме
-
Система охлаждения приводов шпинделя и рабочего стола станка
-
3 оправки для червячной фрезы
-
Гидравлический зажим заготовок
-
Магнитный конвейер для удаления стружки
-
Система охлаждения СОЖ
-
Автоматическая блокировка дверей
-
Автоматическая система смазки
-
Комплект инструмента для монтажа станка
-
Регулируемые опоры для установки станка
- Техническая документация на русском языке
