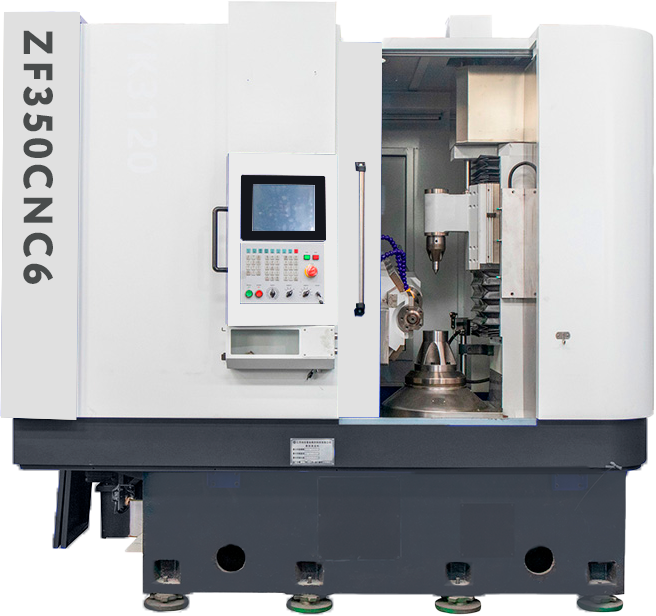

Зубофрезерный станок ZF350CNC6 подходит для нарезки зубчатых колес и валов с небольшим диаметром, но крупным модулем.

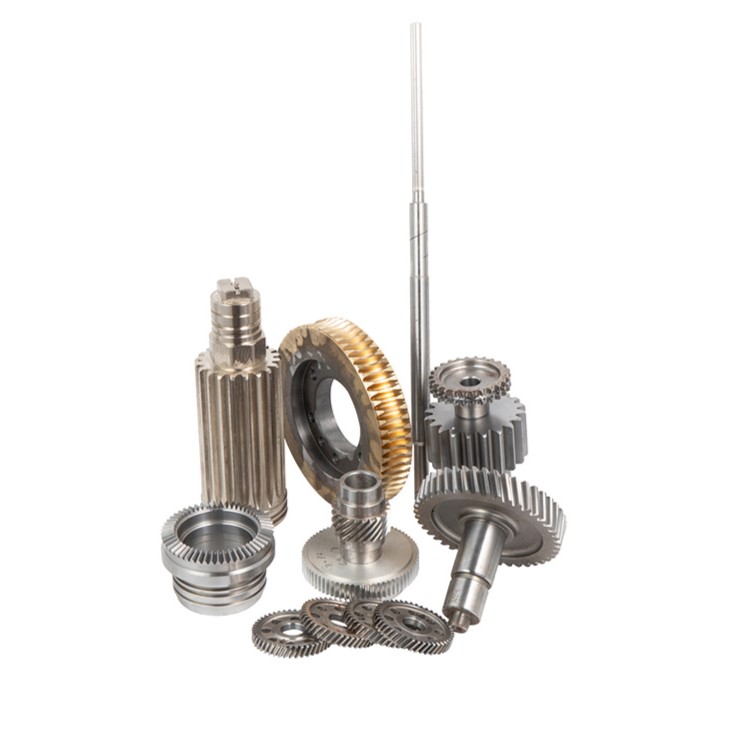

Предназначен для обработки цилиндрических прямозубых и косозубых зубчатых колёс, червячных колёс с модулем до 6 либо 8 миллиметров, зубчатых шкивов, звёздочек цепных передач, прямобочных и эвольвентных шлицев с максимальным диаметром 360 мм.

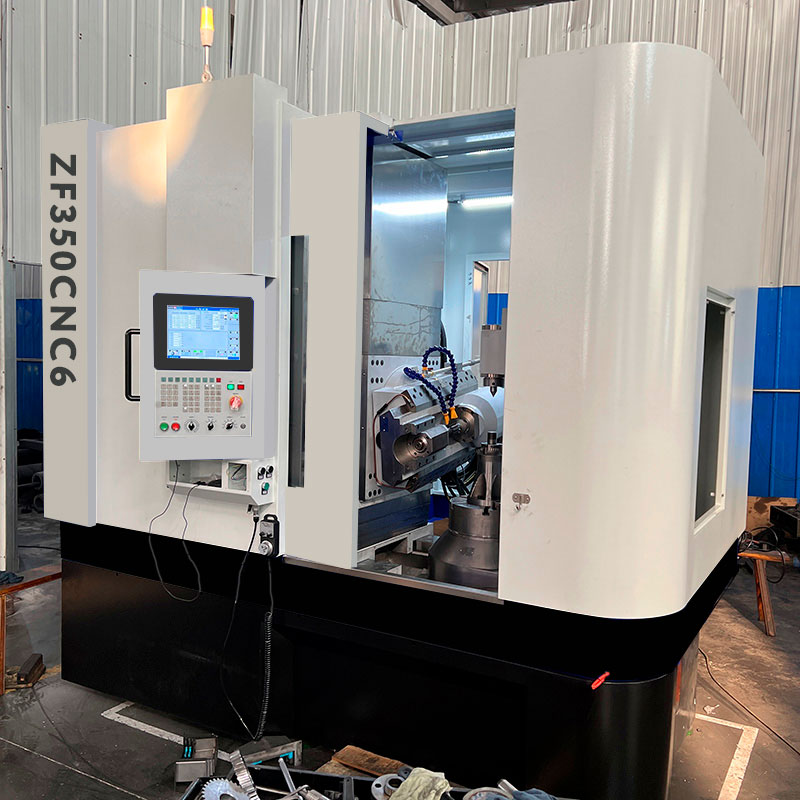

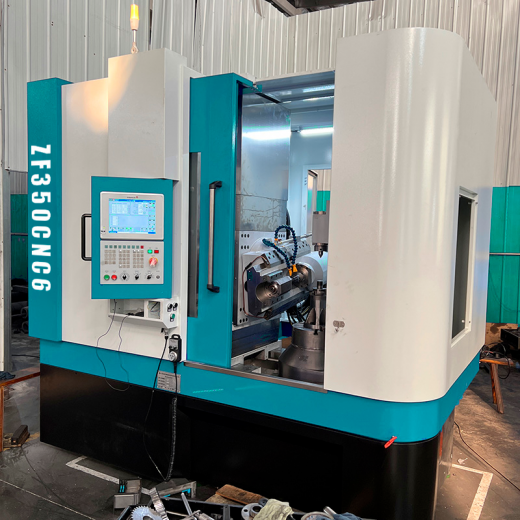

Корпус станка
Станок имеет ограждение кабинетного типа, предназначенное для предотвращения разбрызгивания СОЖ. Доступ в рабочую зону обеспечивают передние раздвижные двери, которые снабжены электрическими выключателями, блокирующими рабочий цикл при их открытии.

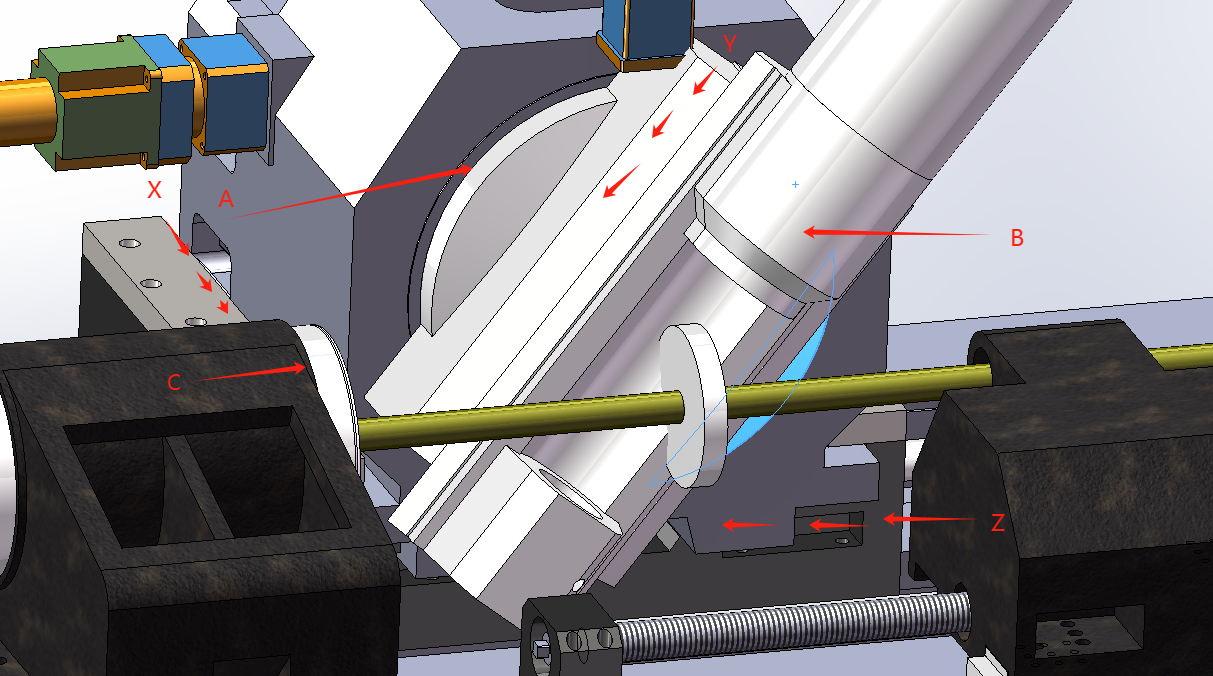

Схема движения по осям

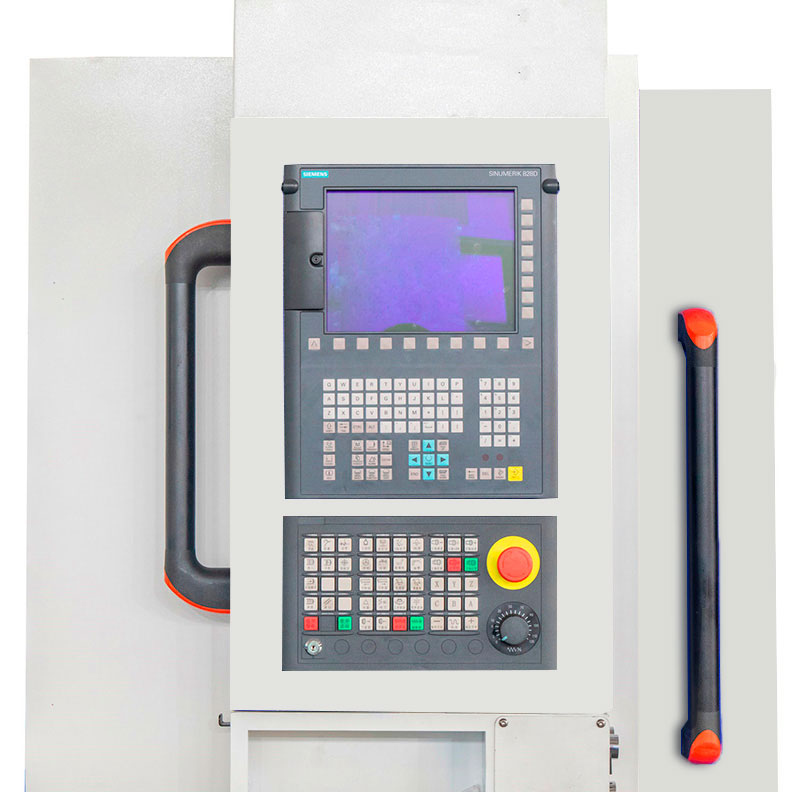

Все оси станка управляются независимыми сервоприводами. Использование программного алгоритма "электронный дифференциал" исключает кинематическую связь между осями станка, а значит исключает погрешность, которая могла бы возникнуть между этими осями. Подобное решение позволяет обрабатывать зубчатые венцы вплоть до 7 степени точности без последующей механической обработки.
- Ось X: радиальная подача суппорта;
- Ось Y: тангенциальная подача суппорта;
- Ось Z: осевая подача заготовки;
- Ось A: наклона фрезерного суппорта (используется при обработке косозубых зубчатых венцов);
- Ось B: ось вращения инструмента;
- Ось C: ось вращения заготовки.

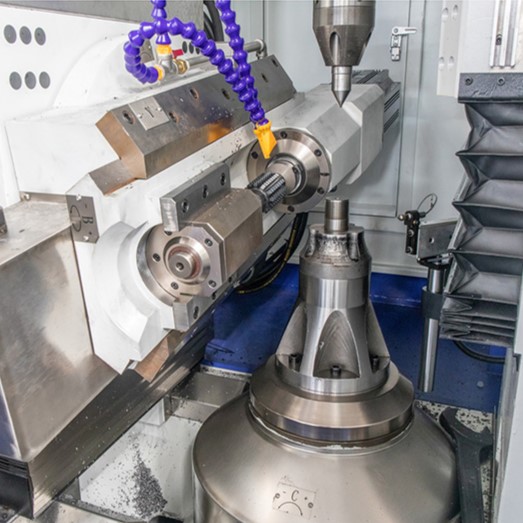

Рабочая зона

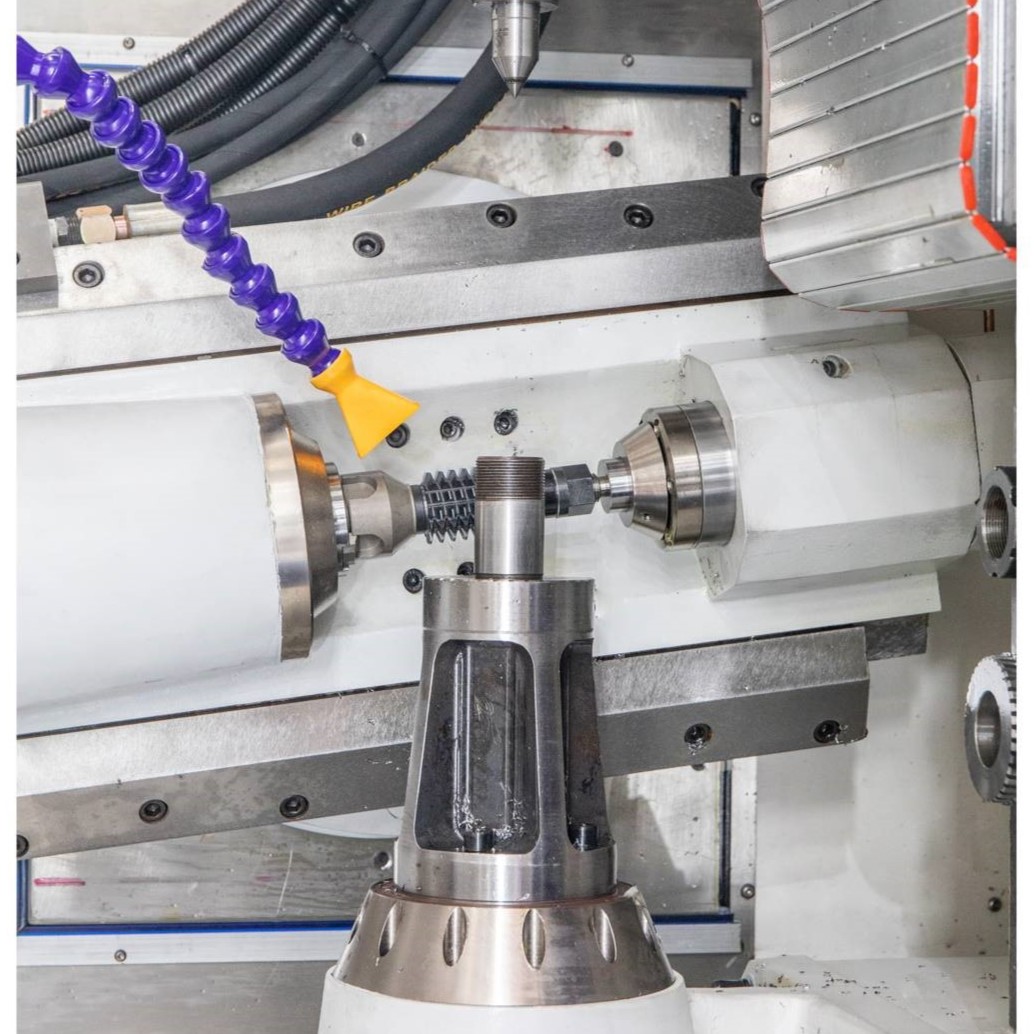

Инструментальная система
Размер и параметры фрезы подбираются в соответствии с параметрами обрабатываемого зубчатого колеса. Фрезерная оправка устанавливается в конус шпинделя BT-30 и зажимается автоматически гидравлическим зажимом.
Технические характеристики
|
Наименование |
Ед. изм. |
Значение |
|
Максимальный диаметр обработки |
мм |
Ø350 |
|
Максимальный модуль обработки |
мм |
1-8 |
|
Угол наклона фрезы |
град |
±45 |
|
Осевое перемещение |
мм |
300 |
|
Число зубьев |
шт |
6-400 |
|
Максимальный диаметр фрезы |
мм |
Ø120 |
|
Максимальная длина фрезы |
мм |
200 |
|
Диаметр рабочего стола |
мм |
Ø300 |
|
Расстояние от оси фрезы до оси стола |
мм |
35-265 |
|
Расстояние между осью фрезы и поверхностью стола |
мм |
200-590 |
|
Расстояние между поверхностью стола и центром |
мм |
280-750 |
|
Величина тангенциального перемещения (ось Y) |
мм |
180 |
|
Максимальная скорость вращение фрезы (ось B) |
об/мин |
1250 |
|
Максимальная скорость вращения детали (ось C) |
об/мин |
110 |
|
Разрешение по прямым координатам оси ЧПУ |
мм |
0,001 |
|
Разрешение координат вращения оси ЧПУ |
ﹾ |
0,001 |
|
Общая мощность |
кВт |
57 |
|
Габаритные размеры станка |
мм |
2970×1830×2880 |
|
Масса станка |
кг |
9500 |
Стандартная комплектация
- Кондиционер электрошкафа
- Задняя бабка с автоматическим перемещением
- Гидравлическая система
- Автоматическая система смазки направляющих
- Система подачи СОЖ
- Конвейер для удаления стружки
- Освещение рабочей зоны
- Регулируемые опоры для установки станка
- Оправки для фрез (10Ø, 22Ø 27, Ø32 мм)
- Набор шестигранных ключей (1,5 – 10), 1 комплект
- Антивибрационные опоры, 1 комплект
- Устройство для снятия заусенцев с зубчатых колес
- Гидравлический зажимной цилиндр зажима детали
- Техническая документация на русском языке
