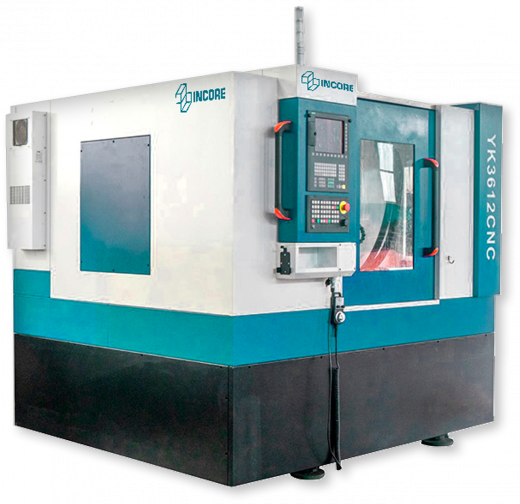

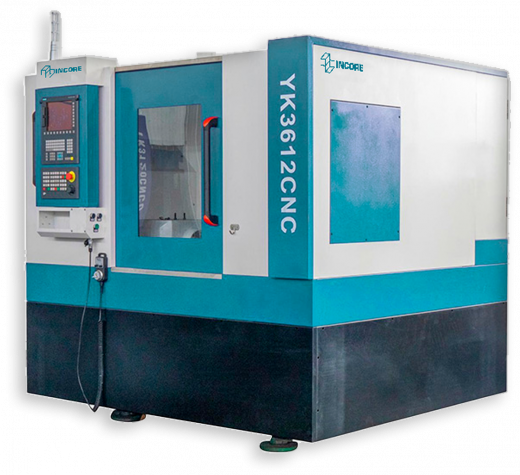

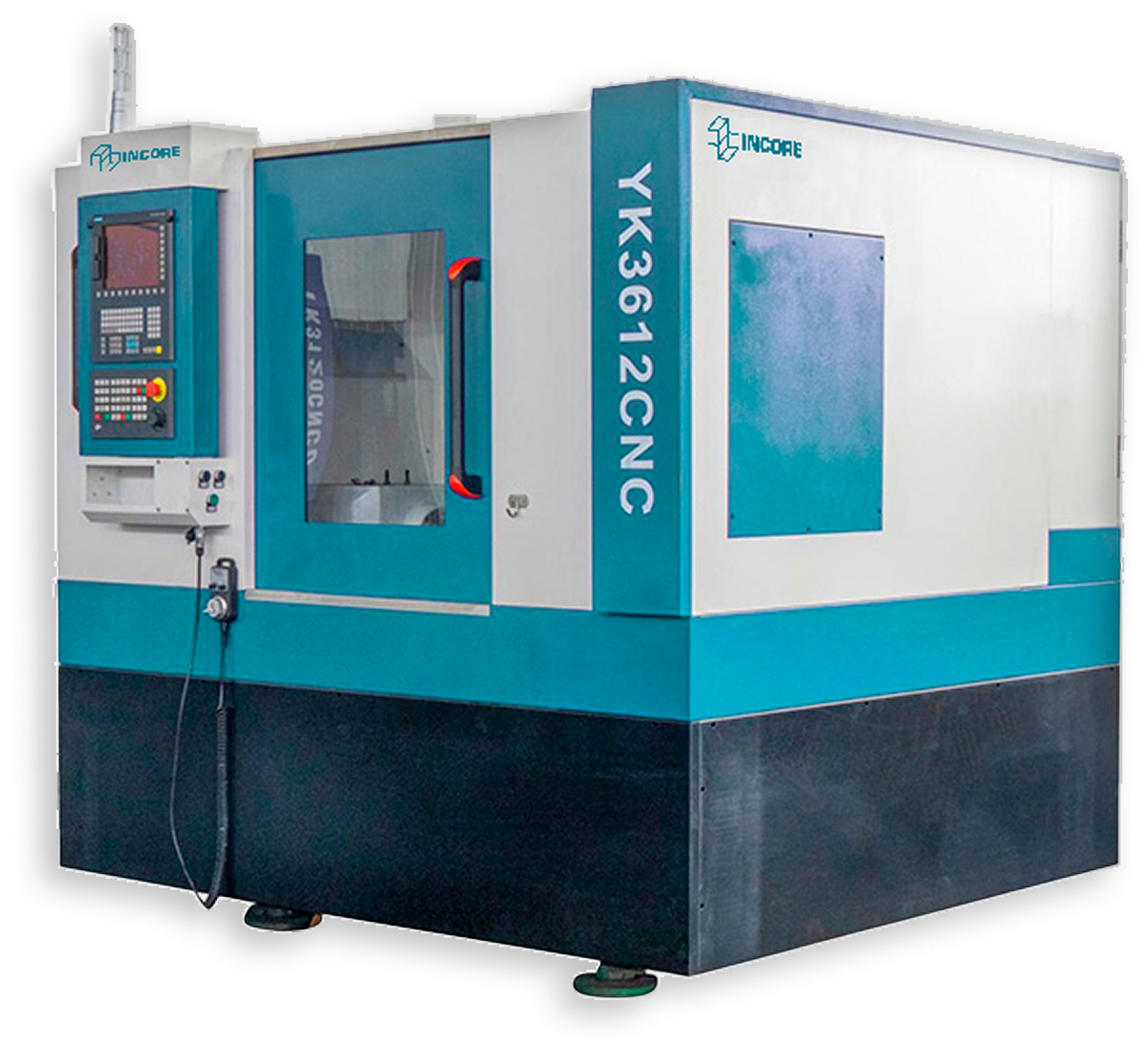

Зубофрезерный станок ZF120 CNC (YK3612) может быть использован как на мелкосерийном, так и в массовом производстве. Подходит для:

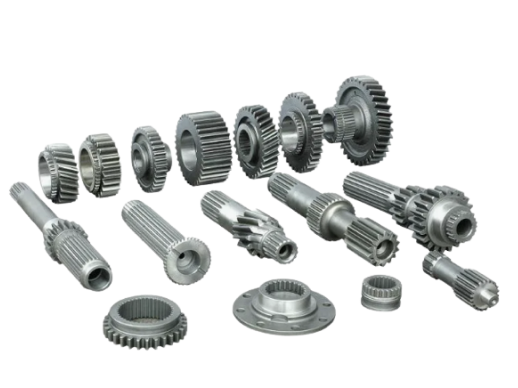

- зубчатых колес и валов с меньшим диаметром, но большим модулем;
- цилиндрических прямозубых и косозубых венцов;
- червячных колёс;
- зубчатых шкивов;
- звёздочек цепных передач;

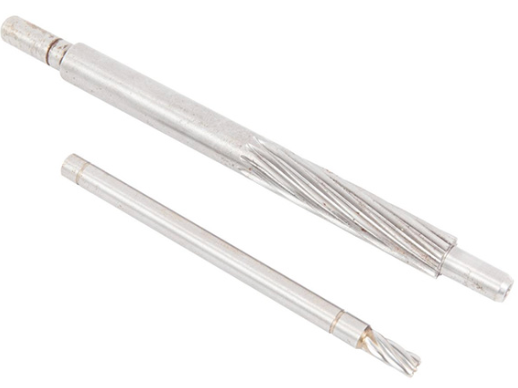

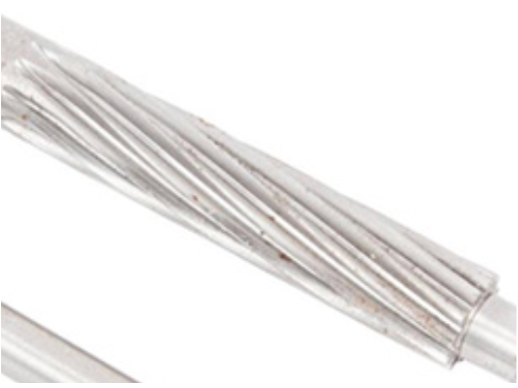

- прямобочных и эвольвентных валов с модулем до 0,5-3 мм.
Станок имеет конструкцию с двойной открытой втулкой в задней колонне, что позволяет нарезать шлицы и зубья на больших зубчатых валов.
Станина
Массивная конструкция станины выполнена из высококачественного чугуна НТ300, благодаря чему обеспечивается максимальная жесткость. Колонна и основание усилены специальными поперечными ребрами жесткости, которые препятствуют возникновению вибраций и колебаний шпиндельной бабки, к тому же обеспечивают наилучшую стабильность. В станине реализована циркуляция охлаждающей жидкости для обеспечения теплового баланса станка. Особых требований по установке нет, достаточно ровного пола. Площадь установки составляет около 4 квадратных метров, а вес - около 4,5 тонн.
Корпус станка

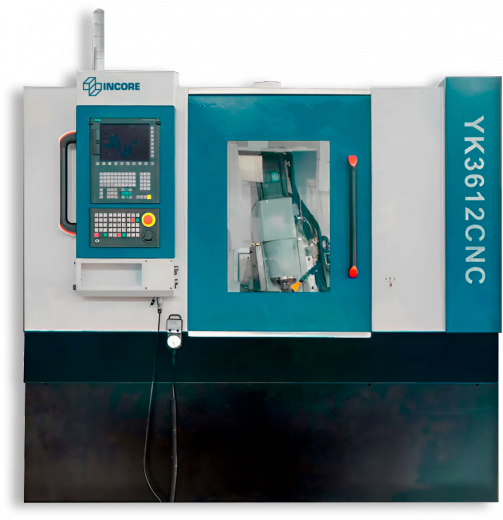

Станок имеет ограждение кабинетного типа, предназначенное для предотвращения разбрызгивания СОЖ. Доступ в рабочую зону обеспечивают передние раздвижные двери, которые снабжены электрическими выключателями, блокирующими рабочий цикл при их открытии.
Схема движения по осям

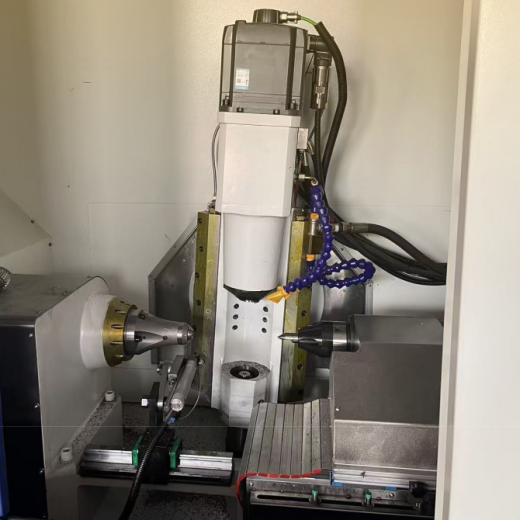

Все оси станка управляются независимыми сервоприводами. Использование программного алгоритма "электронный дифференциал" исключает кинематическую связь между осями станка, а значит исключает погрешность, которая могла бы возникнуть между этими осями. Подобное решение позволяет обрабатывать зубчатые венцы вплоть до 7 степени точности без последующей механической обработки.
- Ось X: радиальная подача суппорта;
- Ось Y: тангенциальная подача суппорта;
- Ось Z: осевая подача заготовки;
- Ось A: угол наклона фрезерного суппорта, используется при обработки косозубых зубчатых венцов;
- Ось B: ось вращения инструмента;
- Ось C: ось вращения заготовки.
Инструментальная система
Размер и параметры фрезы подбираются в соответствии с параметрами обрабатываемого зубчатого колеса. Фрезерная оправка устанавливается в конус шпинделя BT-30 и зажимается автоматически гидравлическим зажимом.
Технические характеристики
|
Наименование |
Ед. изм. |
Значение |
|
Максимальный диаметр обработки |
мм |
120 |
|
Максимальный модуль обработки |
мм |
2,5 |
|
Минимальный модуль обработки |
мм |
0,3 |
|
Диаметр рабочего стола |
мм |
110 |
|
Максимальный диаметр фрезы |
мм |
80 |
|
Максимальная длина инструмента |
мм |
90 |
|
Диаметр оправки инструмента |
мм |
13/16 |
|
Технические характеристики конуса шпинделя |
– |
BT30 |
|
Максимальная скорость вращения фрезы |
об/мин |
3000 |
|
Максимальная скоростью вращения заготовки |
об/мин |
440 |
|
Перемещение по оси X |
мм |
105 |
|
Перемещение по оси Y |
мм |
80 |
|
Перемещение по оси Z |
мм |
300 |
|
Угол наклона шпинделя |
° |
±45 |
|
Максимальная скорость перемещения по оси X |
мм |
5000 |
|
Максимальная скорость перемещения по оси Y |
мм |
2000 |
|
Максимальная скорость перемещения по оси Z |
мм |
5000 |
|
Мощность главного привода |
кВт |
18 |
|
Масса станка |
кг |
4600 |
|
Габариты станка |
мм |
2220x2020x2020 |
Стандартная комплектация
- Кондиционер электрошкафа
- Задняя бабка с автоматическим перемещением
- Гидравлическая система
- Автоматическая система смазки
- Система очистки и подачи СОЖ фильтром тонкой фильтрации/бумажный фильтр
- Бак для охлаждения СОЖ
- «Пистолет» подачи эмульсии для смыва стружки с рабочих частей станка
- Устройство для смыва стружки с дополнительным насосом охлаждающей жидкости высоким давлением
- «Пистолет» подачи сжатого воздуха для удаления стружки с рабочих частей станка
- Внешнее давление СОЖ 3 бар
- Конвейер для удаления стружки скребкового типа
- Освещение рабочей зоны
- Сигнальная 3х цветная лампа
- Блок охлаждения двигателя шпинделя и рабочего стола
- Гидрозажим для оправки червячной фрезы
- Регулируемые опоры для установки станка
- Техническая документация на русском языке
