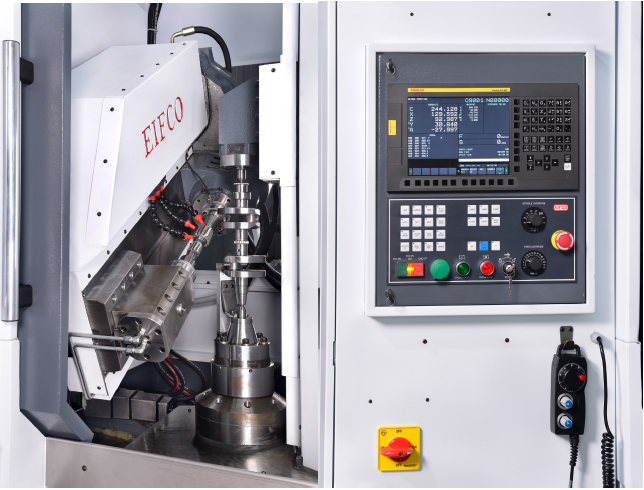

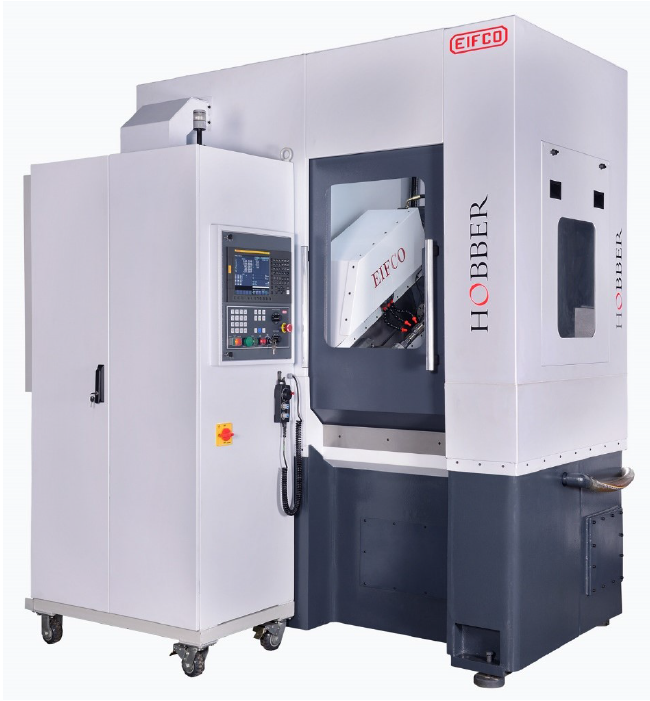

Зубофрезерный станок Hobber 320 предназначен для нарезания цилиндрических / винтовых / шлицевых / звездочек и червячных колес, а также получения зубчатого венца методом обката при помощи червячной фрезы.
особенности станка
-
Система ЧПУ с поддержкой 7 осей
-
Станок оснащен маховиком управления передвижениями в ручном режиме
-
Автоматическая система подачи смазки
-
Электрический редуктор
-
Программный модуль коррекции
-
Автоматическая компенсация температурных расширений для оси X
-
Функция мониторинга перегрузки шпинделя
-
Быстросъёмная система оправки червячной фрезы

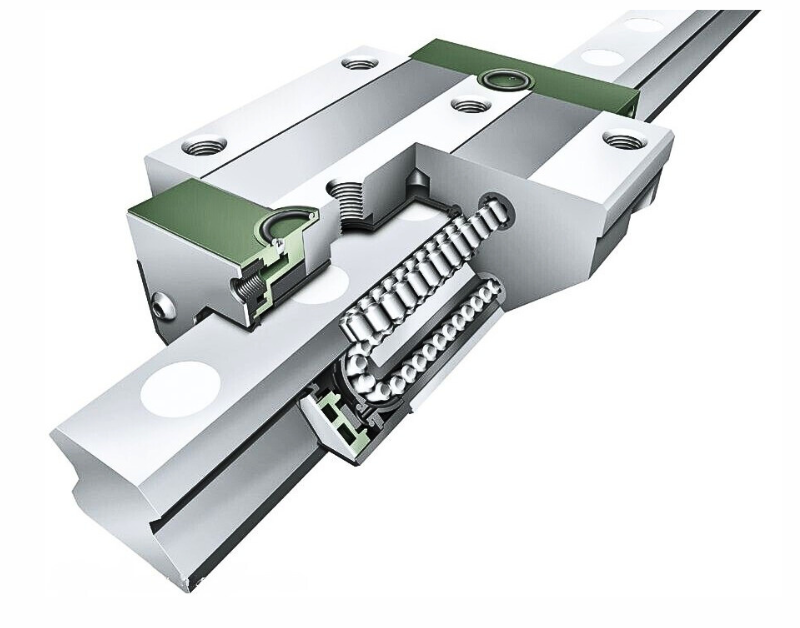

направляющие
Для Z, Y и V осей станка предусмотрены высокоскоростные, высокоточные направляющие качения роликового типа LM Guide, которые обеспечат безукоризненное выполнение самых сложных типов обработки, в том числе при обработке с малой величиной хода.

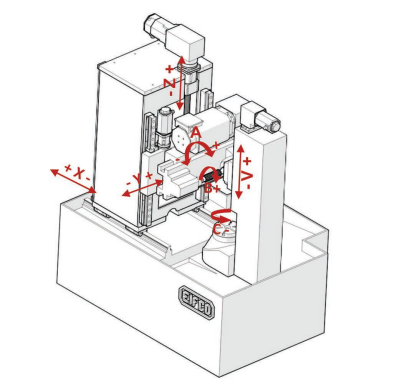

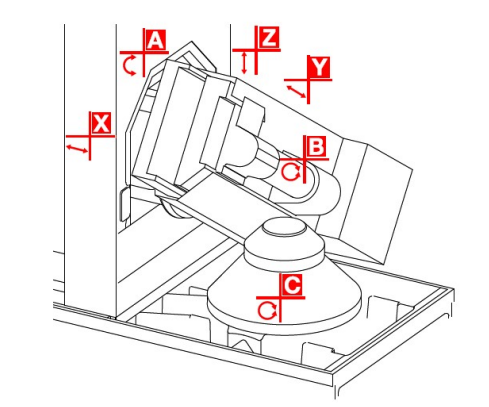

оси станка
-
Осевая подача (ось Z) бесступенчато регулируется прецизионным шариковым винтом, приводимым в действие серводвигателем переменного тока
-
Радиальная подача (ось X) бесступенчато регулируется прецизионным шариковым винтом, приводимым в действие серводвигателем переменного тока
-
Тангенциальная подача (ось Y) бесступенчато регулируется прецизионным шариковым винтом, приводимым в действие серводвигателем переменного тока
-
Компенсация спирали резца (ось A) с бесступенчатой регулировкой, приводимая в действие серводвигателем переменного тока
-
Сервопривод задней бабки с регулировкой крутящего момента (ось V)
-
Высокоточный шпиндель для фрезерования (ось B) и рабочий шпиндель (ось C)
Использование серводвигателей с прямым приводом увеличивает способность осей нести большую нагрузку и обеспечивает высокую динамическую точность и плавное ускорение/замедление. Серводвигатель оси Z имеет функцию автоматического торможения. В случае сбоя питания тормоз двигателя автоматически срабатывает и останавливает движение по оси, что снижает вероятность повреждения узлов станка и детали.
система смазки
Направляющие и ШВП оснащены централизованной системой смазки. Смазка подается в фиксированных количествах с определённым интервалом времени, что обеспечивает смазку каждой трущейся поверхности и снизить износ. Это улучшит точность и увеличит срок службы ШВП и направляющих.

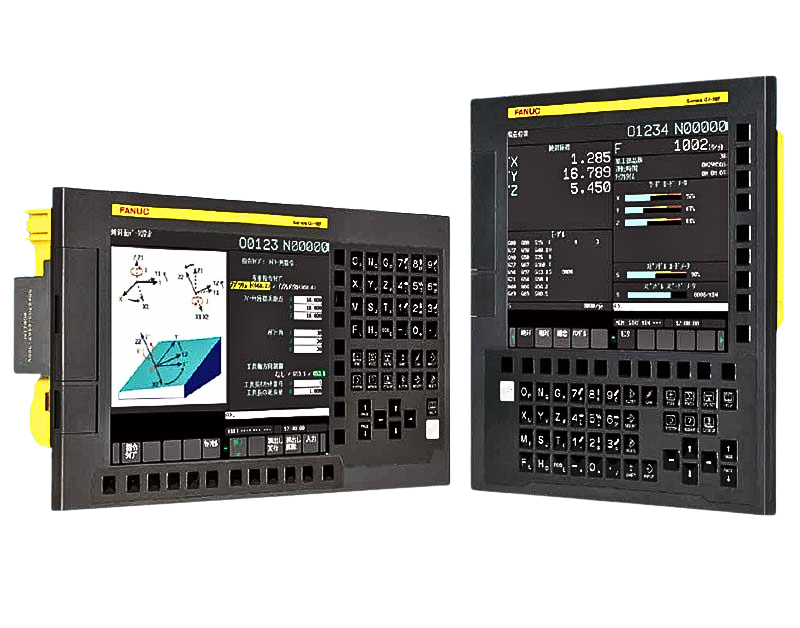

Система управления ЧПУ Fanuc 0i-MF
ЧПУ FANUC 0i-MF обновлённая линейка дисплейных модулей, выполненная в темной цветовой гамме, которая имеет больше функций:
- Объём памяти 2Мб
- Количество УП для хранения в памяти ЧПУ – 1000 шт.
- Интеллектуальный контроль контура I (AICC I)
- Средства кастомизации интерфейса (FANUC Picture)
- Динамический графический дисплей
- Графическое руководство по ручной привязке инструмента
- Функция отработки кадров УП путем вращения маховика
|
Наименование |
Ед.изм. |
Значение |
|
|
|
|
|
|
|
Вместимость |
Модуль зубьев |
мм |
8 |
|
Максимальный наружный диаметр нарезки зубьев |
мм |
320 |
|
|
Минимальный наружный диаметр нарезки зубьев |
мм |
30 |
|
|
Максимальная длина обрабатываемой детали |
мм |
1020 |
|
|
Максимальная масса детали |
кг |
20 |
|
|
Фрезерная головка |
Тип привода |
- |
зубчатое соединение |
|
Максимальный диаметр фрезы |
мм |
Ø150 |
|
|
Максимальная длина обработки |
мм |
180 |
|
|
Максимальная скорость вращения |
об/мин |
400 |
|
|
Мощность двигателя |
кВт |
15 |
|
|
Поворотная рабочая зона |
Угол поворота |
º |
±45 |
|
Рабочий стол |
Тип привода |
- |
зубчатое соединение |
|
Максимальная частота вращения |
об/мин |
45 |
|
|
Линейная ось |
Ось X – Радиальная |
мм |
300 |
|
Ось Y – Тангенциальная |
мм |
180 |
|
|
Ось Z - Осевая |
мм |
500 |
|
|
Расстояние между центрами |
Поверхность стола по центру |
мм |
1200 |
|
Система ЧПУ |
Брэнд |
- |
FANUC 0i MF |
|
Рабочая среда |
Источник питания |
В |
380 |
|
Максимальная рабочая температура |
ﹾС |
+10/+50 ﹾС |
|
|
Минимальная рабочая температура |
ﹾС |
+10 ﹾС |
|
