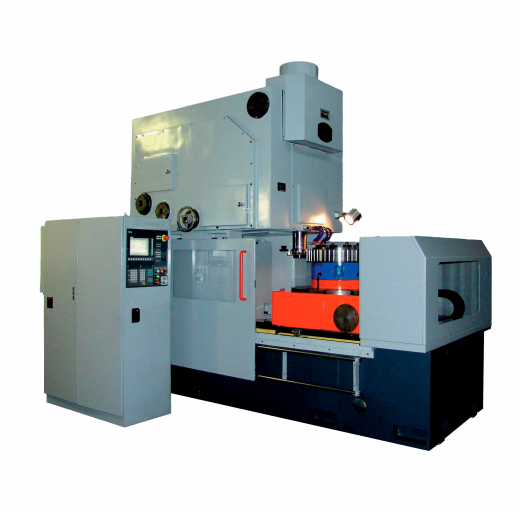

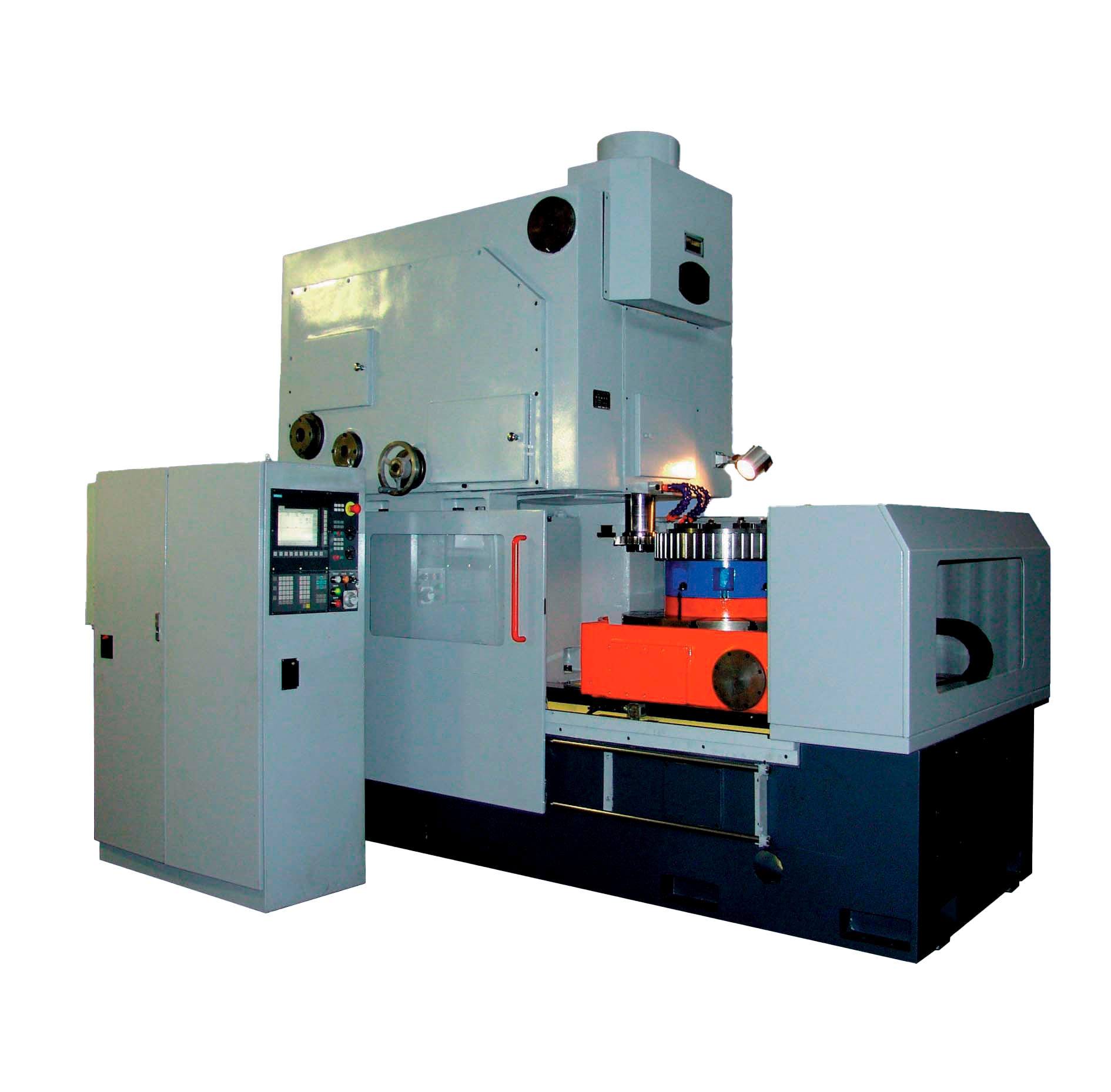

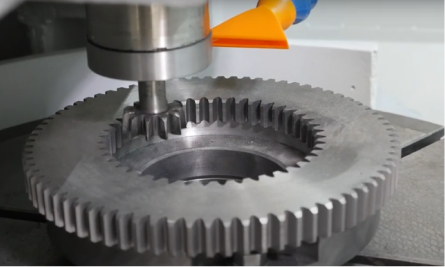

Зубодолбежный станок YK5180B с ЧПУ предназначен для производства зубчатых колес, используемых в автомобильной, тракторной, авиационной, машиностроительной и других отраслях промышленности. Оборудование предназначено для мелкосерийного и серийного производства. Зубодолбежный станок в основном используется для изготовления внутренних и наружных цилиндрических зубчатых колес, шестерен различной формы, зубчатых секторов и листовых кулачков. При использовании винтовой направляющей и специального режущего инструмента можно производить косозубые передачи.
Особенности станка
- YK5180B представляет собой четырех-осевой станок с ЧПУ: линейное перемещение рабочего стола (ось Z), вращение рабочего стола (ось X), вращение долбяка (ось S) и возвратно-поступательное движение долбяка (ось Y).
- Вспомогательное движение станка, вращение долябка, осуществляется серводвигателем, что обеспечивает бесступенчатое регулирование скорости долбления и автоматическое преобразование. А главное движение (возвратно-поступательное) осуществляется с помощью уникального червячного механизма собственной разработки, обеспечивающим постоянную силу резания на всей длине хода. Ось Y имеет функцию автоматической остановки в верхнем положении и имеет новую конструкцию возврата, которая подходит для обработки углубленного зубчатого венца.
- Адаптер инструмента оснащен встроенной пружиной и обновлённой конструкцией для надежного закрепления.
- Для предотвращения разбрызгивания масла на станке установлен защитный кожух, который обеспечивает отличную видимость при эксплуатации. Так же станок оснащен автоматическим транспортером для удаления стружки.
- Для охлаждения и смазки долбяка используется независимая система подачи СОЖ, а также синхронизированная дозированная система смазки. Станок оснащен высокопроизводительной системой охлаждения для отведения тепла из зоны резания и обеспечения стабильной точности обработки. Бак СОЖ, объемом 400 литров, встроен в станину. А также, станок оснащается пневматическим пистолетом для смывания стружки.
- На электрическом шкафу управления установлен кондиционер.
- Станок оснащен независимой гидравлической станцией для ускоренной рециркуляции масла и предотвращения его смешивания.
- Станина станка может быть увеличена в соответствии с требованиями пользователя и оснащена адаптерами для инструментов различного диаметра.
- Точность обработки может достигать 6-го класса стандарта GB.
-
В станке используется двойной ролик нового типа и двусторонний разгрузочный механизм для выполнения точного, стабильного и бесшумного отскока долбяка.

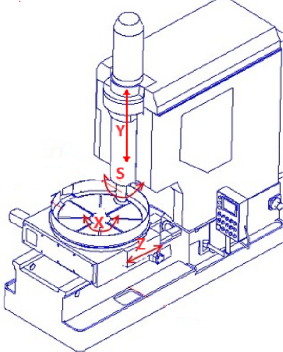

Оси станка
- сервошпиндель инструмента (S)
- вращение зубодолбежного инструмента (ось X)
- вращение стола (ось Y)
- радиальная подача стола (ось Z)
Технические характеристики
|
Наименование |
Ед. изм. |
Значение |
|
Максимальный внешний рабочий диаметр |
мм |
800 |
|
Максимальный внутренний рабочий диаметр |
мм |
1000 |
|
Максимальный модуль |
мм |
12 |
|
Максимальная ширина венца |
мм |
280 |
|
Максимальная длина хода долбяка |
мм |
300 |
|
Расстояние между осями долбяка и рабочего шпинделя |
мм |
0~550 |
|
Расстояние между поверхностью рабочего стола и опорной поверхностью долбяка |
мм |
425~755 |
|
Величина отскока долбяка |
мм |
0.55 |
|
Перемещение шпинделя по высоте |
мм |
300 - ширина грани |
|
Диаметр адаптеров режущего инструмента |
мм |
φ31.743,φ88.9,φ101.6 |
|
Величина угловой разгрузки долбяка |
мм |
50 |
|
Диаметр шпинделя |
мм |
145 |
|
Ротационная подача долбяка |
мм/дв.х |
0,01~3 |
|
Радиальная подача рабочего стола |
мм/дв.х |
0,01~0,5 |
|
Диаметр рабочего стола |
мм |
800 |
|
Диаметр отверстия рабочего стола |
мм |
130 |
|
Возвратно-поступательные ходы фрезы в минуту |
дв.х/мин |
30~200 |
|
Максимальная частота вращения рабочего стола |
об/мин |
1.5 |
|
Быстрое радиальное перемещение рабочего стола |
мм/мин |
1000 |
|
Максимальная нагрузка на рабочий стол |
кг |
3000 |
|
Мощность главного двигателя |
кВт |
18.5 |
|
Общая мощность машины |
кВт |
43 |
|
Вес машины |
кг |
19000 |
|
Габаритные размеры (Д x Ш x В) |
мм |
3740х2100х3285 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- Освещение рабочей зоны
- Электрошкаф с кондиционером
- Централизованная независимая система смазки
- Система подачи СОЖ
- Полузакрытое кабинетное ограждение зоны резания
- Клиновые опоры для выставления станка по уровню, 8 шт.
- Тестовая оправка
- Адаптер для долбяка, 3 шт.
- Набор инструмента для обслуживания станка
- Инструкция по эксплуатации на русском языке
- Инструкция по управлению
- Сертификат качества
- Упаковочный лист
- Гайка, 2 шт.
