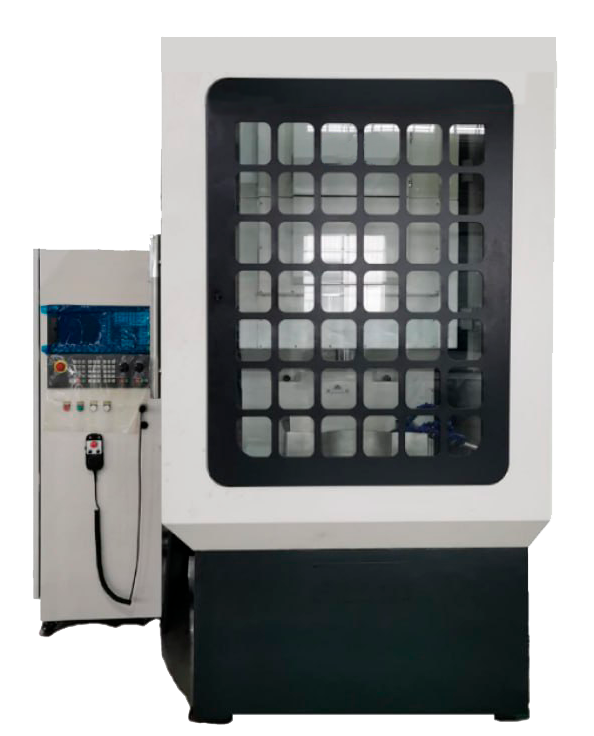

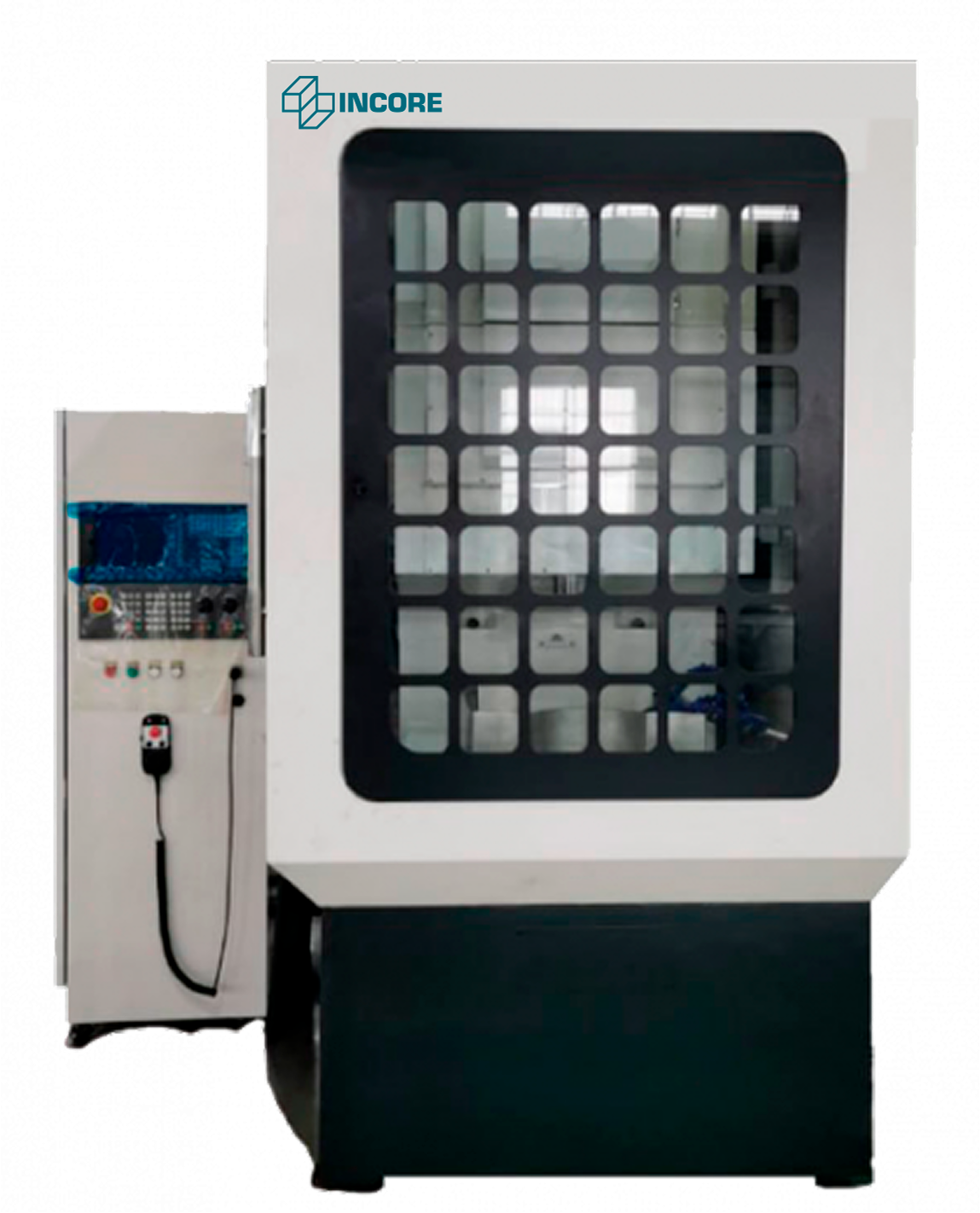

Зубодолбежный станок с ЧПУ YK5132C, в основном, предназначен для производства зубчатых колес, которые используются в автомобильной, тракторной, авиационной, машиностроительной и других отраслях промышленности. Оборудование предназначено для мелкосерийного и серийного производства. Зубодолбежный станок в основном используется для изготовления внутренних и наружных цилиндрических зубчатых колес, некруглых шестерен различной формы, зубчатых секторов и листовых кулачков. При использовании спиральной направляющей и специального режущего инструмента можно изготавливать косозубые передачи.
Особенности станка
- YK5132C представляет собой четырех-осевой станок с ЧПУ: возвратно-поступательное движение долбяка (ось Y), вращение долбяка (ось S), вращение рабочего стола (ось X) и радиальную подачу рабочего стола (ось Z).
- Вспомогательное движение станка, вращение долябка, осуществляется серводвигателем, что обеспечивает бесступенчатое регулирование скорости долбления и автоматическое преобразование. А главное движение (возвратно-поступательное) осуществляется с помощью уникального червячного механизма собственной разработки, обеспечивающим постоянную силу резания на всей длине хода. Ось Y имеет функцию автоматической остановки в верхнем положении и имеет новую конструкцию возврата, которая подходит для обработки углубленного зубчатого венца.
- Адаптер инструмента оснащен встроенной пружиной и обновлённой конструкцией для надежного закрепления.
- В станке используется двойной ролик нового типа и двусторонний разгрузочный механизм для выполнения точного, стабильного и бесшумного отскока долбяка.
- Для предотвращения разбрызгивания масла на станке установлен защитный кожух, который обеспечивает отличную видимость при эксплуатации. Так же станок оснащен автоматическим транспортером для удаления стружки.
- Для охлаждения и смазки инструмента используется независимая система подачи СОЖ, а также синхронизированная дозированная система смазки. Станок оснащен высокопроизводительной системой охлаждения для отведения тепла из зоны резания и обеспечения стабильной точности обработки. Бак СОЖ, объемом 400 литров, встроен с станину. Также, станок оснащен пневматическим пистолетом для смывания стружки.
- На электрическом шкафу управления есть установлен кондиционер.
- Станок оснащен независимой гидравлической станцией для ускоренной рециркуляции масла и предотвращения его смешивания.
- Станина станка может быть увеличена в соответствии с требованиями пользователя и оснащена оправками для инструментов различного диаметра.
- Точность обработки может достигать 6-го класса стандарта GB.

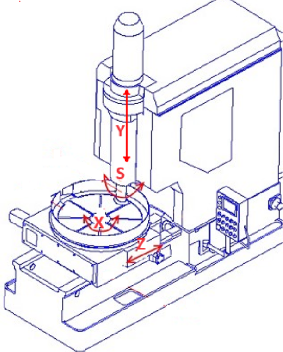

Оси станка
- сервошпиндель инструмента (Y)
- вращение зубодолбежного инструмента (ось S)
- вращение стола (ось X)
- радиальная подача стола (ось Z)

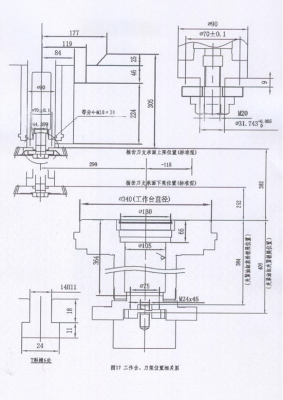

Схема перемещения долбяка: Максимальная длина хода долбяка 110 мм.
Технические характеристики
|
Наименование |
Ед. изм. |
Значение |
|
Максимальный внешний рабочий диаметр |
мм |
320 |
|
Максимальный внутренний рабочий диаметр |
мм |
220+Диаметр инструмента |
|
Минимальный внутренний рабочий диаметр |
мм |
10 |
|
Минимальный модуль |
мм |
0,3 (0,15) |
|
Максимальный модуль |
мм |
8 |
|
Максимальная ширина венца |
мм |
90 |
|
Максимальная длина хода долбяка |
мм |
110 |
|
Расстояние между осями долбяка и рабочего шпинделя |
мм |
-115~290 |
|
Расстояние между поверхностью рабочего стола и опорной поверхностью долбяка |
мм |
252~382 |
|
Величина угловой разгрузки инструмента |
мм |
20 |
|
Величина отскока инструмента |
мм
|
0,5 |
|
Перемещение по высоте шпинделя долбяка |
мм |
300 - ширина грани |
|
Диаметр шпинделя |
мм |
145 |
|
Ротационная подача долбяка |
мм/дв.х |
0,0125 |
|
Радиальная подача рабочего стола |
мм/дв.х |
0,01~2,5 |
|
Количество пазов столе |
шт |
6 |
|
Диаметр рабочего стола |
мм |
340 |
|
Диаметр отверстия в рабочем столе |
мм |
130 |
|
Число двойных ходов долбяка в минуту |
дв.х/мин |
120 - 1000 |
|
Максимальная частота вращения рабочего стола |
об/мин |
1.5 |
|
Быстрое радиальное перемещение рабочего стола |
мм/мин |
1500 |
|
Максимальная нагрузка на рабочий стол |
кг |
3000 |
|
Мощность главного двигателя |
кВт |
7,5 |
|
Общая мощность машины |
кВт |
20 |
|
Вес машины |
кг |
11000 |
|
Габаритные размеры (Д x Ш x В) |
мм |
3100х1690х2430 |
|
Достигаемая степень точности |
|
6 |
|
Конус шпинделя |
Конус Морзе |
МК5 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- Система ЧПУ Fanuc 0i
- Освещение рабочей зоны
- Электрошкаф с кондиционером
- Централизованная независимая система смазки
- Система подачи СОЖ
- Полузакрытое кабинетное ограждение зоны резания
- Клиновые опоры для выставления станка по уровню, 8 шт.
- Тестовая оправка
- Адаптер для долбяка, 3 шт.
- Набор инструмента для обслуживания станка
- Инструкция по эксплуатации на русском языке
- Инструкция по управлению
- Сертификат качества
- Упаковочный лист
- Гайка, 2 шт.
- Упаковочный лист в 1 экземпляре
- Коробка для принадлежностей YK5132C—95001 1 шт
- Контр балансир YK5132C—91202, 1 шт
- Контр балансир YK5132C—91203, 1 шт
- Контр балансир YK5132C—91206, 1 шт
- Контр балансир YK5132C-91201, 1 шт
- Контр балансир YK5132C—91204, 1
- Контр балансир YK5132C—91205, 1 шт
- Контр балансир YK5132C—91206, 1 шт
- Двусторонний шестигранный ключ YK5132C-91701, 1 шт
- Двусторонний шестигранный торцевой ключ YK5132C-91702, 1 шт
- Ключ торцевой YK5132C-91703 1шт
- Ключ гаечный YKX5132-13002 1шт
- Клиновые опоры 240x130x70 6шт
