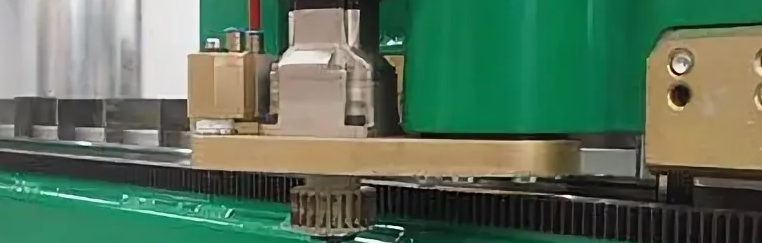

Этот станок в основном предназначен для черновой и чистовой обработки прямозубых реек максимальной длиной 1250 мм и максимальным модулем 8 мм. Точность работы станка может достигать класса 6, а качество поверхности заготовки зуба составляет Ra3,2. Если в шпинделе установлена винтовая направляющая и используется долбяк с определенным углом наклона спирали, можно изготавливать косозубые рейки.
Этот станок подходит для резки реек, в серийном производстве, используется в печатном оборудовании, оборудовании для пищевой промышленности, нефтяном оборудовании, машиностроении. Он также может использоваться для коммерческого производства или мелкосерийного производства в механической промышленности.
-

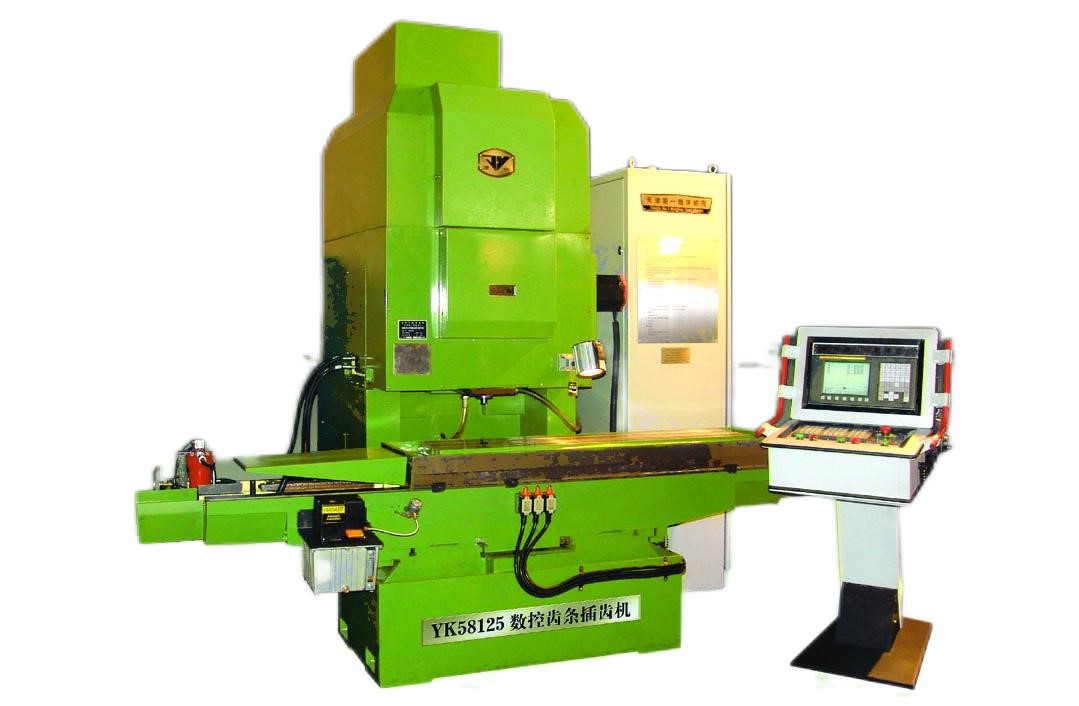

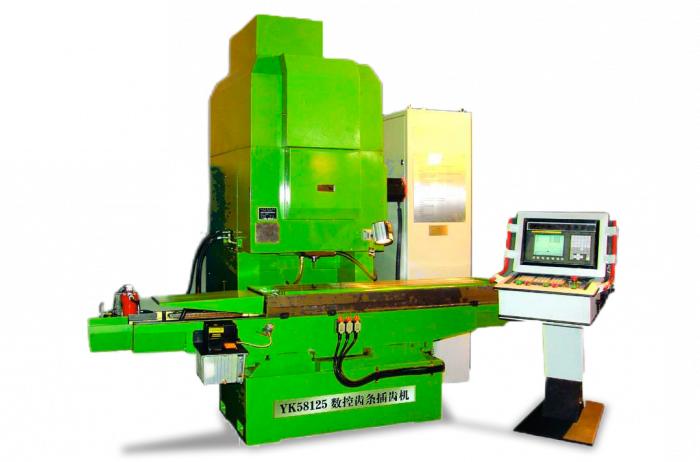

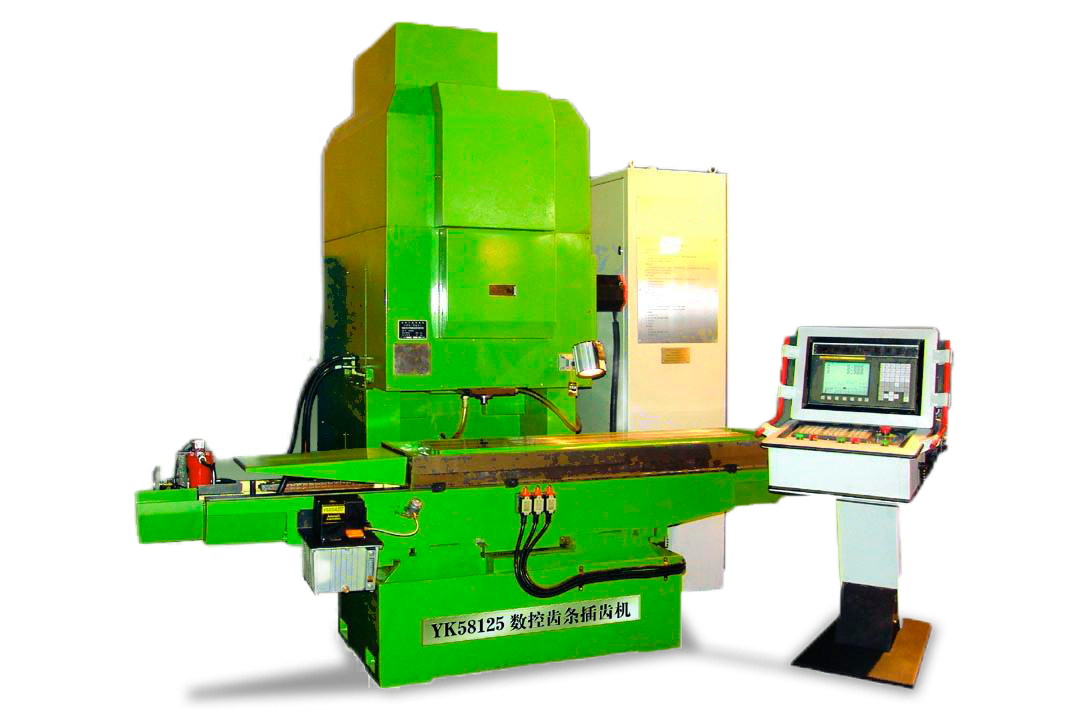

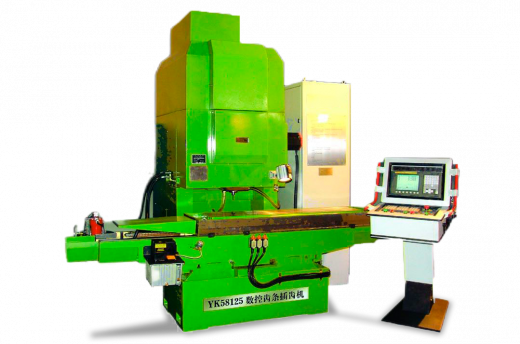

Станок представляет собой цельную продольную компоновку с жесткой конструкцией.
-
На станке установлена система управления ЧПУ FANUC OI-C, которая управляет тремя осями, вращением фрезы, боковым перемещением стола и продольным перемещением стола.
-
Основные движения станка приводятся в действие с помощью гидравлического устройства изменения скорости для постоянной регулировки скорости главного двигателя.
-
Чтобы гарантировать высокую точность резки, для тангенциальной подачи используются импортные прецизионные шарико-винтовые пары.
-
Возвратно-поступательные движения шпинделя приводятся в движение непосредственно с помощью шарикового тягового стержня кривошипно-шатунного механизма. Большой объемный расход охлаждающей жидкости является гарантией высоких чисел хода.
-
Конвейер стружки оборудован для своевременного рассеивания тепла из зоны резания и стабильной точности.
-
Для удобства эксплуатации станка электрошкаф оборудован кондиционером и поворотным пультом управления.
Технические характеристики
|
Наименование |
Ед. изм. |
Значение |
|
|
Рабочие параметры |
Максимальная длина рейки |
мм |
1250 |
|
Максимальный модуль |
мм |
8 |
|
|
Максимальная ширина зуба |
мм |
100 |
|
|
Расстояние от торца шпинделя до стола |
мм |
55-180 |
|
|
Долбежная головка |
Максимальная длина хода долбяка |
мм |
120 |
|
Количество двойных ходов |
дв.ход/мин |
90 - 580 |
|
|
Ротационная подача (ось X) |
мм/дв.ход |
0,05 - 0,8 |
|
|
Радиальная подача (ось Z) |
мм/дв.ход |
0,04 - 1,0 |
|
|
Тангенциальная подача (ось Y) |
мм/дв.ход |
0,04 - 1,0 |
|
|
Величина отскока долбяка |
мм |
≥ 0,5 |
|
|
Мощность двигателя |
кВт |
7,5 |
|
|
Ускоренный ход оси Y |
м/мин |
1,5 |
|
|
Ускоренный ход оси Z |
м/мин |
1,5 |
|
|
Прочие |
Система ЧПУ |
- |
FANUC 0i-MF |
|
Масса |
кг |
6 000 |
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
-
Система ЧПУ FANUC 0i-MF
-
Инструкция по эксплуатации -1шт
-
Сертификат качества-1шт
-
Шайба для фрезы-2 шт
-
Подъемная штанга-1 набор
-
Приставная лестница -1 экземпляр
-
Набор инструментов для установки и обслуживания станка 1 набор
-
Плата PC card-1шт
-
Автоматический дверной замок
-
Винтовая направляющая
-
Фреза для 3401068
