Тайвань
- Возможность затачивать более 15 видов режущих инструментов на одной машине → повышает гибкость производства
- Восстановление инструмента в своём цехе без обращения к сторонним организациям → уменьшает затраты предприятия
- Возможность установки CCD камеры для контроля детали → обеспечивает точность обработки

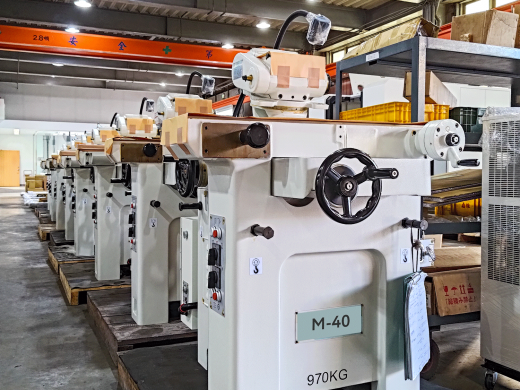

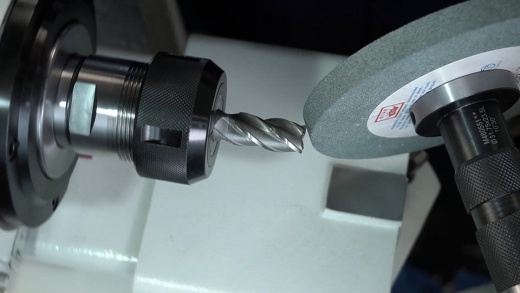

Универсальный заточной станок М-40 предназначен для заточки резцов, фрез и осевого инструмента, а также шлифования небольших деталей.
Наклонная шлифовальная бабка:

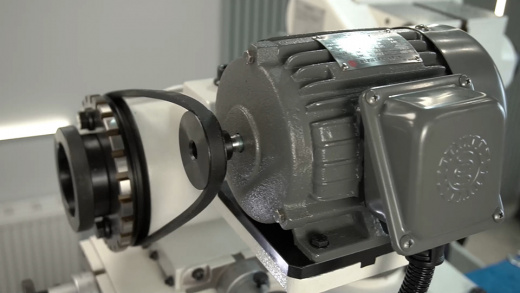

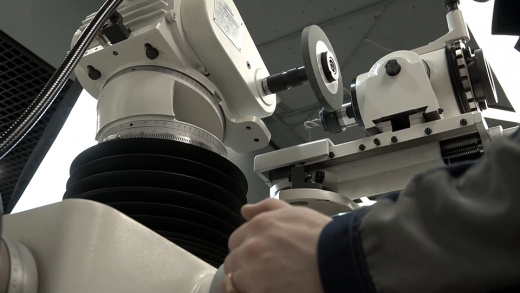

Шлифовальная бабка может легко наклоняться до ±15º с поворотом на 360º в горизонтальной плоскости. Шлифовальная бабка может шлифовать под любым углом. Две пары радиально-упорных подшипников предназначены для поддержки шпинделя и затягиваются гайками. Внутренняя часть шлифовальной головки смазана специальной смазкой и дальнейшее обслуживание не требуется.
Универсальная рабочая головка:

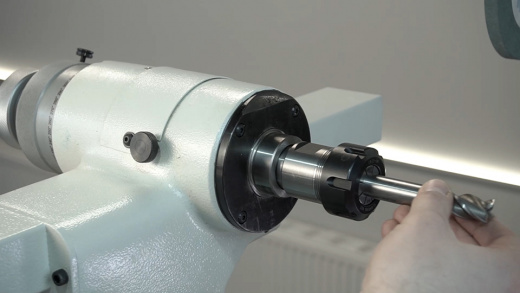

Рабочая головка может вращаться и точно регулироваться под любым углом, в горизонтальном или вертикальном положении. Шпиндель с одной стороны имеет конус NT-50 (BT-50) и с другой стороны MT-5.
Рабочий стол:
Рабочий стол может вращаться на 120º с градуированной шкалой ±60º. В то же время рабочая головка может поворачиваться на 360º, чтобы шлифовать различные режущие инструменты.
Подачи:

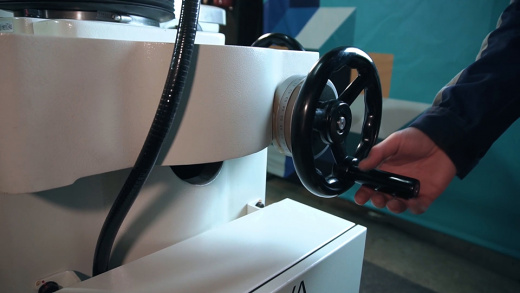

Подача рабочего стола может регулироваться с различной скоростью, как на низкой, так и на высокой скорости. Рабочий стол имеет рукоятку подачи с обеих сторон; в то время как рукоятка сцепления на правой стороне управляет более низкой скоростью, чтобы увеличить точность.
Задняя бабка:
Два вида задней бабки: одна с фиксацией пиноли болтом, а другая фиксируется давлением пружины. Комбинация задней бабки и рабочей головки очень хорошо работает для стабильного удержания заготовки и достижении наилучшего результата шлифования.
Система смазки:
Станок имеет централизованную систему смазки, которая обеспечивает равномерную подачу смазки в каждый узел. Такая система смазки обеспечивает отличную работу станка, а также продлевает срок службы.
Габаритные размеры станка:
|
Обучающий курс в подарок!
Подготовили 21 бесплатный урок – обучающий курс, разработанный специалистами компании «Инкор». Приобретая станок модели M-40, вы получите доступ к видео материалам для самостоятельного освоения работы с основным инструментарием оборудования. |
|
Наименование |
Значение |
Ед.изм. |
|
|
Продольное перемещение стола (ось Х) |
400 |
мм |
|
|
Расстояние между центрами |
700 |
мм |
|
|
Поперечное перемещение суппорта (ось Y) |
250 |
мм |
|
|
Вертикальное перемещение шлифовальной головки (ось Z) |
250 |
мм |
|
|
Расстояние между задней бабкой и рабочей головкой |
580 |
мм |
|
|
Конус рабочей головки |
МК5 |
|
|
|
NT50 (BT 50 Опция) |
|
||
|
Стол |
T-образный паз |
15 |
мм |
|
Размер стола |
135 x 940 |
мм |
|
|
Угол поворота стола |
±60 |
˚ |
|
|
Регулировка стола |
±10 |
˚ |
|
|
Шлифовальная головка |
Скорость шлифовального шпинделя |
2600, 3700, 6200 |
об/мин |
|
Мощность шпинделя |
1,1 |
квт |
|
|
Наклон шлифовальной головки |
+15 |
˚ |
|
|
Угол вращения шлифовальной головки |
360 |
˚ |
|
|
Расстояние между центром шпинделя и столом |
Макс. 300 / Мин. 50 |
мм |
|
|
Расстояние между центром шпинделя и Т-образным слотом |
Макс. 415/ Мин. 165 |
мм |
|
|
Прочее |
Д x Ш x В |
1735 x 1550 x 1480 |
мм |
|
Вес |
970 |
кг |
|
- Рабочая головка
- Левая задняя бабка
- Правая задняя бабка
- Держатель алмазного карандаша
- Защитный кожух шлифовального круга
- Держатель защитного кожуха шлифовального круга (длинный)
- Держатель защитного кожуха шлифовального круга (короткий)
- Универсальная опоры для держателя резца
- Центроискатель
- Цанговый ключ
- Держатель для резцов
- Толкатель
- T-образный ключ для втулки шлифовального круга
- Ключ для извлечения круга
- Штифтовый гаечный ключ
- Опора для регулировки по микрометру
- Выравнивающие опоры
- Краска
- Держатель для резцов (со смещённым лезвием)
- Переходная втулка КМ5 x КМ4
- Втулки для шлифовального круга (5 компл.)
- Шлифовальный круг (150х19х31,75 мм)
- Шлифовальный круг (90х38х31,75 мм)
- Шлифовальный круг (100х1,5х12,7 мм)
- Шлифовальный круг (125х38х31,75 мм)
- Шлифовальный круг (3"x 1/2" x1/2")
- Двусторонний ключ
- Гаечный ключ
- Отвёртка
- Шестигранник
- Шайбы
- Центр для шпинделя рабочей головки MT 2
- Удлинитель шпинделя 4"
- Удлинительная втулка шпинделя и манжета 4"

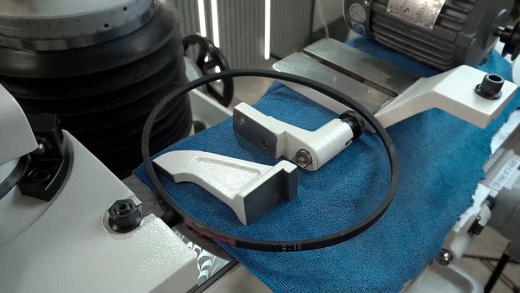

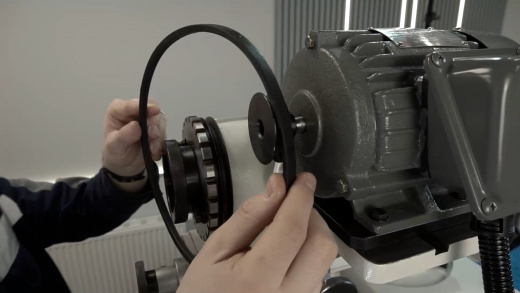

- Ремень для привода шпинделя (ремень polyflex)
- Затяжной болт для рабочей головки
- Инструментальный шкаф
- Оправка для заточки дисковых фрез
