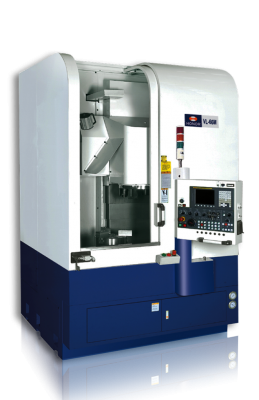

Вертикальный токарный обрабатывающий центр Honor SEIKI VL66M предназначен для высокоскоростной обработки крупногабаритных деталей типа тел вращения.
Станок оснащён 3-х кулачковым гидравлическим патроном диаметром 457 мм с частотой вращения 2000 об/мин, главным двигателем мощностью 18,5/22 кВт и приводной револьверной головкой BMT75 на 12 позиций мощностью 7,5/11 кВт.
Станок позволяет обрабатывать заготовки диаметром до 700 мм и высотой 650 мм.
Токарный обрабатывающий центр HONOR SEIKI VL66M
Отправить запрос
Описание
Характеристики
|
Наименование |
Ед.изм. |
VL66М |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
800 |
|
Максимальный диаметр точения |
мм |
700 |
|
|
Максимальная высота заготовки |
мм |
650 |
|
|
Главный шпиндель |
Диаметр гидравлического патрона |
мм |
457 |
|
Торец шпинделя |
ASA |
А2-11 |
|
|
Мощность привода шпинделя, постоянная/пиковая |
кВт |
18,5/22 |
|
|
Частота вращения шпинделя |
об/мин |
25-2000 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
385 |
|
Перемещение по оси Z |
мм |
760 |
|
|
Ускоренное перемещение по оси X |
м/мин |
20 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
20 |
|
|
Скорость рабочей подачи |
мм/об |
0,001-500 |
|
|
Инструментальная система |
Тип револьверной головки |
|
Н12 (ВМТ75) |
|
Количество инструментов |
шт |
12 |
|
|
Размер инструмента |
мм |
□25, Ø40, Ø50 |
|
|
Прочее |
Мощность привода подач (оси Х/Z) |
кВт |
4,0/7,0 |
|
Мощность приводного инструмента |
кВт |
7.5/11 |
|
|
Частота вращения приводного инструмента |
об/мин |
3000 |
|
|
Система ЧПУ |
|
Fanuc 0i-TF |
|
|
Требуемая мощность |
кВA |
45 |
|
|
Габариты станка (В) |
мм |
3450 |
|
|
Габариты станка (ДхШхВ) |
мм |
1950х3410 |
|
|
Масса станка |
кг |
11600 |
|
