| Макс. диаметр обрабатываемой детали, мм | 560 |
| Мощность главного привода, кВт | 18,5 |
| Количество шпинделей | 1 |
| Приводной инструмент | Да |
| Макс. высота обрабатываемой детали, мм | 380 |

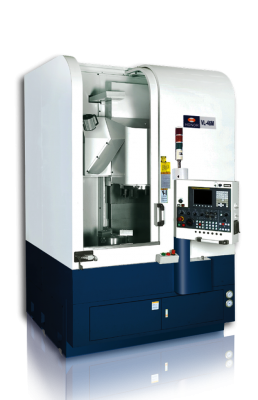

Вертикальный токарный обрабатывающий центр Honor SEIKI VL46M предназначен для высокоскоростной обработки крупногабаритных деталей типа тел вращения.
Станок оснащён 3-х кулачковым гидравлическим патроном диаметром 305 мм с частотой вращения 2500 об/мин, главным двигателем мощностью 18,5/22 кВт и приводной револьверной головкой BMT65 на 12 позиций мощностью 3,7/5,5 кВт.
Станок позволяет обрабатывать заготовки диаметром до 560 мм и высотой 380 мм.
|
Наименование |
Ед.изм. |
VL46М |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
560 |
|
Максимальный диаметр точения |
мм |
560 |
|
|
Максимальная высота заготовки |
мм |
380 |
|
|
Главный шпиндель |
Диаметр гидравлического патрона |
мм |
305 |
|
Торец шпинделя |
ASA |
А2-8 |
|
|
Мощность привода шпинделя, постоянная/пиковая |
кВт |
18,5/22 |
|
|
Частота вращения шпинделя |
об/мин |
25-2500 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
310 |
|
Перемещение по оси Z |
мм |
460 |
|
|
Ускоренное перемещение по оси X |
м/мин |
20 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
20 |
|
|
Скорость рабочей подачи |
мм/об |
0,001-500 |
|
|
Инструментальная система |
Тип револьверной головки |
|
Н12 (ВМТ65) |
|
Количество инструментов |
шт |
12 |
|
|
Размер инструмента |
мм |
□25, Ø40 |
|
|
Прочее |
Мощность привода подач (оси Х/Z) |
кВт |
3,0/4,0 |
|
Мощность приводного инструмента |
кВт |
3.7/5.5 |
|
|
Система ЧПУ |
|
Fanuc 0i-TF |
|
|
Частота вращения приводного инструмента |
об/мин |
3000 |
|
|
Требуемая мощность |
кВA |
45 |
|
|
Габариты станка (В) |
мм |
2855 |
|
|
Габариты станка (ДхШхВ) |
мм |
1700х3100 |
|
|
Масса станка |
кг |
6600 |
|
|
Система ЧПУ Fanuc 0i-TF |
|
12-ти позиционная автоматическая инструментальная система |
|
Гидравлический трехкулачковый патрон |
|
Ручной четырехкулачковый патрон |
|
Гидравлический блок питания |
|
Мягкие кулачки для гидравлического патрона |
|
Автоматическая система смазки редуктора и подшипников |
|
Автоматическая система смазки направляющих и ШВП |
|
Направляющие поперечного суппорта прямоугольного сечения |
|
Трансформатор |
|
Ножной переключатель для гидравлического патрона |
|
Теплообменник электрошкафа |
|
Полная защита от брызг (защитное стекло) |
|
Конвейер для уборки стружки |
|
Централизованная подача СОЖ (10 бар) |
|
Подача СОЖ через инструмент |
|
Счетчик заготовок |
|
Освещение рабочей зоны |
|
Сигнальная лампа |
|
Комплект инструмента для монтажа станка |
|
Регулируемые опоры для установки станка |
|
Техническая документация на русском языке |
Кондиционер электрошкафа
Автоматические двери
