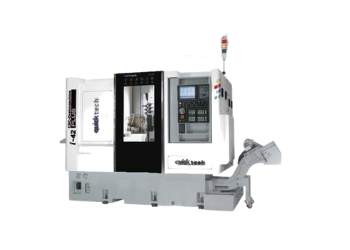

Токарный обрабатывающий центр Quicktech i-42 plus
Характеристики
|
Тип станка |
i-42 plus |
Ед. изм. |
||
|
Контроллер Мицубиси |
М80 |
|
||
|
Параметры шпинделя |
Максимальный рабочий диаметр стержня |
42,0 мм (60,0 мм) |
мм |
|
|
Максимальная длина точения шпинделя |
300,0 мм |
мм |
||
|
Тип оправки патрона шпинделя |
KK5-173E42B (KK6-185E60B) |
|
||
|
Передний конец шпинделя |
ISO (DIN) А2-5 / А2-6 |
|
||
|
Отверстие шпинделя |
44,0 (62,0 мм) |
мм |
||
|
Диапазон скоростей шпинделя |
4000 об/мин (6000 об/мин) |
об/мин |
||
|
Параметры контршпинделя |
Максимальный диаметр точения |
- |
мм |
|
|
Максимальный диаметр обработки стержней |
- |
мм |
||
|
Максимальная длина точения |
- |
мм |
||
|
Передний конец |
- |
|
||
|
Тип оправки патрона |
- |
|
||
|
Отверстие |
- |
мм |
||
|
Диапазон скоростей |
- |
об/мин |
||
|
Ось С |
Точность позиционирования |
0,001° |
° |
|
|
Перемещение и подача |
Перемещение по осям Х1 / Y1 / Z1 |
150,0 / 415,0 / 230,0 мм |
мм |
|
|
Перемещение по осям Х1 / Y1 / Z1 |
Х1 235,0 мм / Z1 335,0 мм |
мм |
||
|
Система A.T.C. |
Инструменты обработки внешнего / внутреннего диаметра в основном шпинделе (1-ый) |
6 / 4 |
|
|
|
Инструменты обработки внешнего / внутреннего диаметра в контршпинделе (2-ой) |
- / 6 |
|
||
|
Размер хвостовика инструмента |
20,0 мм |
мм |
||
|
Расточная штанга (основной шпиндель) |
ER-20 / 20,0 мм |
мм |
||
|
Расточная штанга (контршпиндель) |
ER-20 / 20,0 мм |
мм |
||
|
Приводной инструмент |
Время индексации |
0,3 сек (один) / 0,6 (полностью) |
сек |
|
|
Количество приводных инструментов |
6 инструментов (3 осевых, 3 радиальных) |
Шт. |
||
|
Ось В |
- |
° |
||
|
Скорость |
4000 об/мин (макс.) |
|
||
|
Размер |
ER-20 |
|
||
|
Максимальный диаметр сверления |
12,0 мм |
мм |
||
|
Максимальное нарезание резьбы |
М10 х Р1,5 |
|
||
|
Мотор Мицубиси |
Основной шпиндель |
Переменный ток, 7,5 кВт (11,0 кВт) |
кВт |
|
|
Контршпиндель |
- |
кВт |
||
|
Шпиндель осей X1 / Y1 / Z1 |
Сервомотор, переменный ток, 1,0 кВт |
кВт |
||
|
Оси x2 / Y2 / Z2 |
Сервомотор, переменный ток, 1,0 кВт (Z1) |
кВт |
||
|
Инструмент с приводом |
Сервомотор, переменный ток, 1,5 кВт |
кВт |
||
|
Гидравлическая система |
Гидравлический мотор / Ёмкость резервуара |
1 л.с. / 50 л |
Л.с./ л. |
|
|
Максимальное давление |
50 кг/см2 |
кг/см2 |
||
|
Смазка |
Мотор смазки / Ёмкость резервуара |
25 Вт / 2 л |
Вт/л |
|
|
Максимальное давление |
15 кг/см2 |
кг/см2 |
||
|
Система СОЖ |
Тип мотора СОЖ |
Максимальное давление: 5 бар Расход: 75 л/мин |
л/мин |
|
|
Тип гидравлического мотора |
Максимальное давление: 25 бар Расход: 30 л/мин |
л/мин |
||
|
Ёмкость резервуара СОЖ |
240 л |
л |
||
|
Размер станка |
Длина / ширина / высота |
3150 / 1500 / 1900 мм |
мм |
|
|
Вес |
5310 кг |
4300 кг |
|
|
