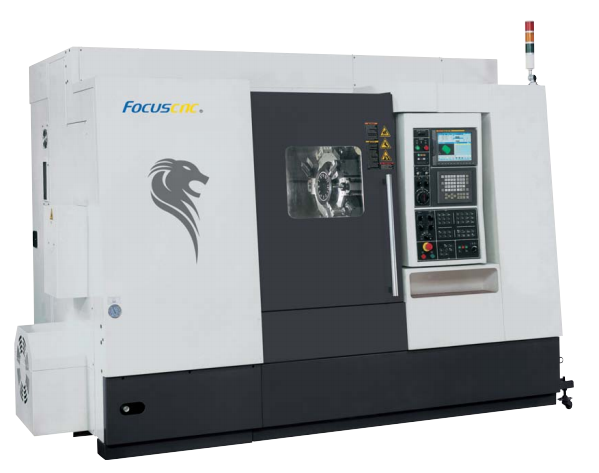

Токарный обрабатывающий центр FOCUS CNC FNL-220Y

Отправить запрос

Фото

Описание

Токарный горизонтальный обрабатывающий центр с ЧПУ FOCUS FNL-220Y снабжен цельнолитой станиной с 30-градусным углом наклона. Цельнолитая станина обеспечивает превосходную жёсткость. За счет высокоскоростной задней бабки обеспечивается высокоточное позиционирование и настройка, сокращается период простоя.

Частота вращения высокоточного шпинделя составляет 4500 об/мин.
Шпиндель обеспечивает оптимальную скорость резки в течение долгого периода времени.

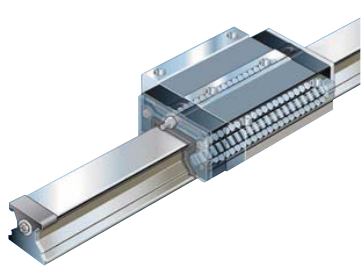

Максимальный диаметр обрабатываемой детали: 270 мм, максимальная длина обработки: 300 мм. Станок оснащен 12-ти позиционной приводной револьверной головкой BMT-45 и осью Y. Токарный горизонтальный обрабатывающий центр снабжен линейными направляющими качения роликового типа. За их счет обеспечивается беспрецедентно высокая точность движения.

Характеристики

Наименование		Ед.изм.	FNL-220Y
Функциональные возможности	Диаметр обработки над станиной	мм	620
	Диаметр обработки	мм	270
	Максимальная длина обработки	мм	300
Главный шпиндель	Диаметр гидравлического патрона	дюйм	8
	Мощность привода шпинделя, постоянная/пиковая	кВт	11/15
	Частота вращения шпинделя	об/мин	4500
	Торец шпинделя	ASA	А2-6
	Максимальный диаметр прутка	мм	52
Перемещения	Перемещение по оси Х	мм	200
	Перемещение по оси Y	мм	±55
	Перемещение по оси Z	мм	350
	Перемещение по оси ZВ	мм	650
	Ускоренное перемещение по оси X	м/мин	30
	Ускоренное перемещение по оси Y	м/мин	10
	Ускоренное перемещение по оси Z	м/мин	30
	Ускоренное перемещение по оси ZB	м/мин	20
Револьверная головка	Кол-во инструментов	шт	12
	Размер инструмента для наружного точения	мм	25х25
	Диаметр расточной оправки	мм	40
	Частота вращения инструмента	об/мин	4000
	Максимальная мощность приводного инструмента	кВт	2,7
	Время смены инструмента	сек	0,2
Мощность сервоприводов	Оси X / Y	кВт	1,8
Мощность сервоприводов	Оси Z / ZB	кВт	1,8
Задняя бабка	Перемещение	мм	350
Задняя бабка	Конус пиноли		МТ4
Прочее	Необходимое напряжение	кВА	40
	Система ЧПУ		Fanuc 0i-TF
	Масса станка	кг	5700
	Габариты станка (ДхШхВ)	мм	3900х2000х2200
