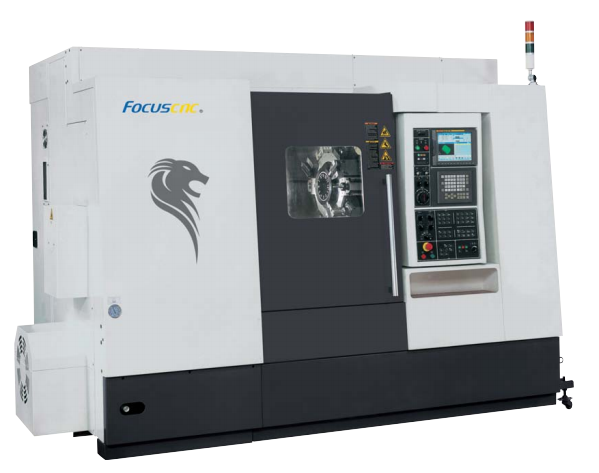

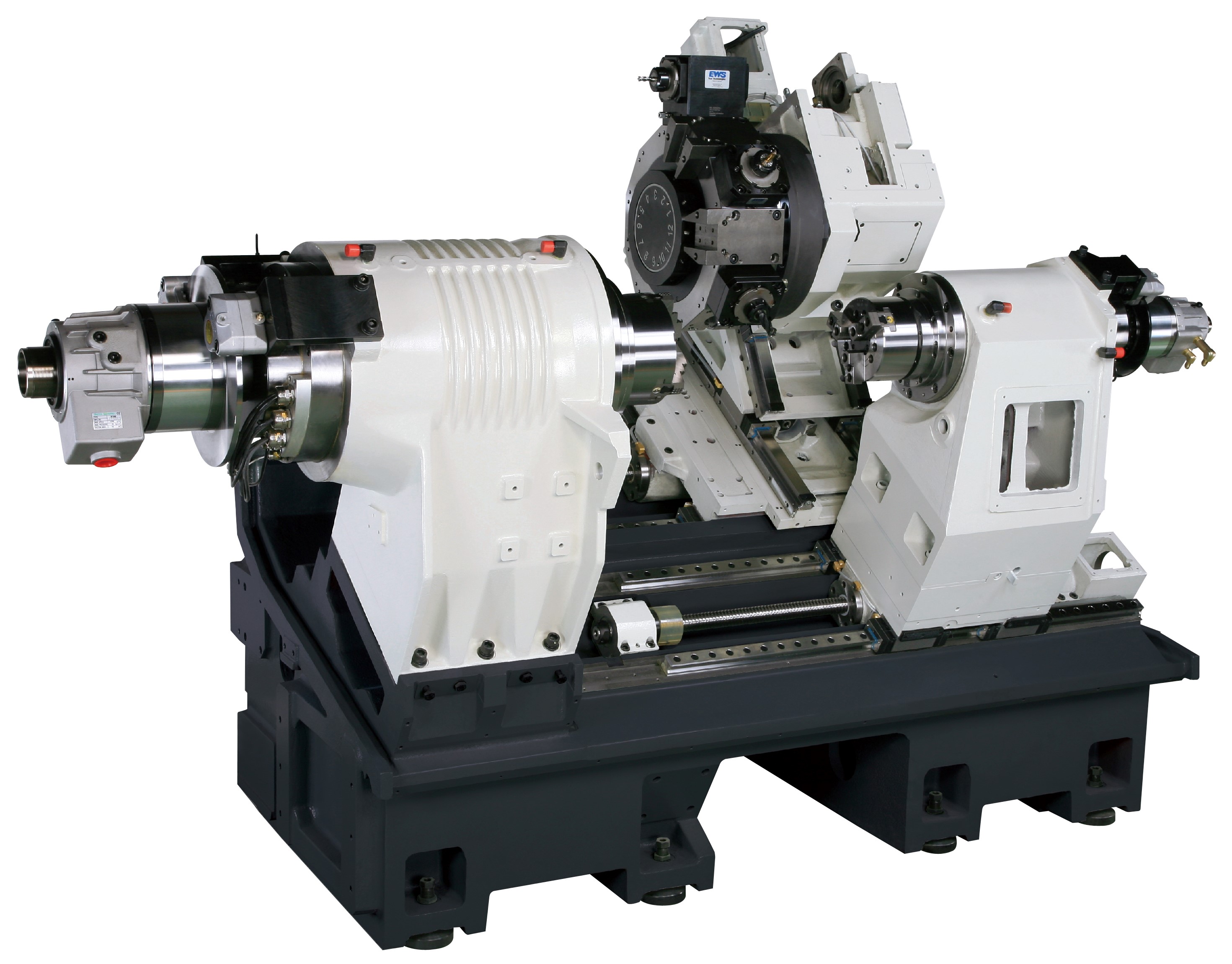

Токарный горизонтальный обрабатывающий центр с ЧПУ FOCUS FNL-220LSY снабжён цельнолитой станиной с 30-градусным углом наклона. Цельнолитая станина обеспечивает превосходную жёсткость. Станок оснащён контршпинделем, позволяющим производить обработку детали с 2-х сторон.
Шпиндели с прямым приводом снижают влияние вибрации и вероятность температурных деформаций.
Частота вращения шпинделя составляет 4500 об/мин.

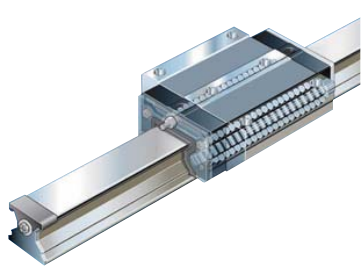

Максимальный диаметр обрабатываемых деталей: 270 мм, максимальная длина обработки: 510 мм. Станок оснащен 12-ти позиционной приводной револьверной головкой стандарта BMT-45 (компания Sauter, Германия) и осью Y. Линейные направляющие качения роликового типа обеспечивают максимальную точность движения при обработке с малой величиной хода.
Токарный обрабатывающий центр FOCUS CNC FNL-220LSY
Отправить запрос
Описание
Характеристики
|
Наименование |
Ед.изм. |
FNL-220LSY |
|
|
Функциональные возможности |
Проворачиваемый диаметр над станиной |
мм |
620 |
|
Максимальный диаметр обработки |
мм |
270 |
|
|
Максимальная длина обработки |
мм |
510 |
|
|
Главный шпиндель |
Диаметр гидравлического патрона |
дюйм |
8 |
|
Мощность привода шпинделя, постоянная/пиковая |
кВт |
11/15 |
|
|
Частота вращения шпинделя |
об/мин |
4500 |
|
|
Торец шпинделя |
ASA |
А2-6 |
|
|
Максимальный диаметр прутка |
мм |
52 |
|
|
Контршпиндель |
Диаметр гидравлического патрона |
дюйм |
6 |
|
Мощность привода шпинделя, постоянная/пиковая |
кВт |
5,5/7,5 |
|
|
Частота вращения шпинделя |
об/мин |
6000 |
|
|
Торец шпинделя |
ASA |
A2-5 |
|
|
Максимальный диаметр прутка |
мм |
45 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
200 |
|
Перемещение по оси Y |
мм |
±55 |
|
|
Перемещение по оси Z |
мм |
560 |
|
|
Перемещение по оси ZВ |
мм |
560 |
|
|
Ускоренное перемещение по оси X |
м/мин |
30 |
|
|
Ускоренное перемещение по оси Y |
м/мин |
10 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
30 |
|
|
Ускоренное перемещение по оси ZB |
м/мин |
20 |
|
|
Револьверная головка |
Кол-во инструментов |
|
12 |
|
Размер инструмента для наружного точения |
мм |
25х25 |
|
|
Диаметр расточной оправки |
мм |
40 |
|
|
Частота вращения инструмента |
об/мин |
4000 |
|
|
Максимальная мощность приводного инструмента |
кВт |
2,7 |
|
|
Время смены инструмента |
сек |
0,2 |
|
|
Мощность сервоприводов |
Оси X / Y |
кВт |
1,8 |
|
Оси Z / ZB |
кВт |
1,8 |
|
|
Прочее |
Необходимое напряжение |
кВА |
40 |
|
Система ЧПУ |
|
Fanuc 0i-TF |
|
|
Масса станка |
кг |
5800 |
|
|
Габариты станка (ДхШхВ) |
мм |
3900х2000х2200 |
|
