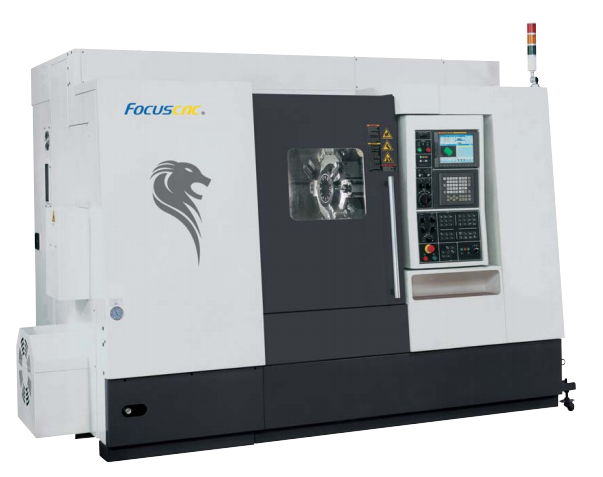

Токарный горизонтальный станок с ЧПУ FOCUS FNL-220LS снабжён цельнолитой
станиной с низким центром тяжести и углом наклона 45 градусов. За счёт низкого центра
тяжести обеспечивается высокая термо- и виброустойчивость, а также повышенная
точность обработки. Станок оснащён контршпинделем, позволяющим производить
обработку детали с 2х сторон.
Частота вращения шпинделя составляет 4500 об/мин.
Максимальный диаметр обрабатываемых деталей: 270 мм, максимальная длина
обработки: 510 мм. Станок оснащен 12-ти позиционной cтатичной револьверной головкой
стандарта BMT-45. Изготовитель головки — крупная немецкая компания Sauter. Модель
FNL-220LS оборудована направляющими качения роликового типа.
Токарный обрабатывающий центр FOCUS CNC FNL-220LS
Описание
Характеристики
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: |
|
||
|
Наименование |
Ед.изм. |
Значение |
|
|
Функциональные возможности |
Максимальный проворачиваемый диаметр над станиной |
мм |
620 |
|
Максимальный диаметр обработки |
мм |
330 |
|
|
Максимальная длина обработки |
мм |
510 |
|
|
Главный шпиндель |
Диаметр патрона |
дюйм |
8 |
|
Мощность привода шпинделя, постоянная/пиковая |
кВт |
11/15 |
|
|
Скорость вращения шпинделя |
об/мин |
4500 |
|
|
Конус шпинделя |
ASA |
А2-6 |
|
|
Диаметр осевого отверстия шпинделя |
мм |
62/77* |
|
|
Максимальный диаметр прутка |
мм |
52/65* |
|
|
Диаметр передних подшипников |
мм |
100/110* |
|
|
Перемещения |
Перемещение по оси Х |
мм |
220 |
|
Перемещение по оси Z |
мм |
560 |
|
|
Перемещение по оси B |
мм |
560 |
|
|
Перемещение по осям С1, С2 |
град |
360 |
|
|
Ускоренное перемещение по оси X |
м/мин |
30 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
30 |
|
|
Ускоренное перемещение по оси В |
м/мин |
20 |
|
|
Ускоренное перемещение по оси С |
м/мин |
200 |
|
|
Револьверная головка |
Кол-во инструментов |
|
12/16* |
|
Размер токарного инструмента |
мм |
20х20 |
|
|
Диаметр расточной оправки |
мм |
32 (1 позицию) |
|
|
Время индексации револьверной головки |
сек |
0,16 |
|
|
Контршпиндель |
Скорость вращения контршпинделя |
об/мин |
6000 |
|
Конус контршпинделя |
А2-5 |
||
|
Диаметр подшипника контршпинделя |
мм |
80 |
|
|
Диаметр отверстия контршпинделя |
мм |
56 |
|
|
Диаметр прутка |
мм |
45 |
|
|
Точность позиционирования оси С |
град |
0,001 |
|
|
Прочее |
Система ЧПУ |
|
Fanuc 0i series / Siemens 828D |
|
Масса станка |
кг |
5000 |
|
|
Габариты станка (ДхШхВ) |
мм |
4070х1887х1784 |
|
