Токарный горизонтальный обрабатывающий центр с ЧПУ FOCUS FCL-300MC снабжён цельнолитой станиной с низким центром тяжести и 45-градусным углом наклона. За счёт низкого центра тяжести обеспечивается высокая термо- и виброустойчивость, а также повышенная точность обработки.
Максимально возможная частота вращения шпинделя составляет 3000 об/мин.
Максимальный диаметр обрабатываемой детали: 330 мм, максимальная длина
обработки: 700 мм. Станок оснащен 12-ти позиционной приводной револьверной
головкой стандарта VDI 40 от немецкого производителя Sauter. Направляющие качения шарикового типа, которыми оборудован станок, характеризуются невысокой силой трения и обеспечивают равномерные медленные перемещения.

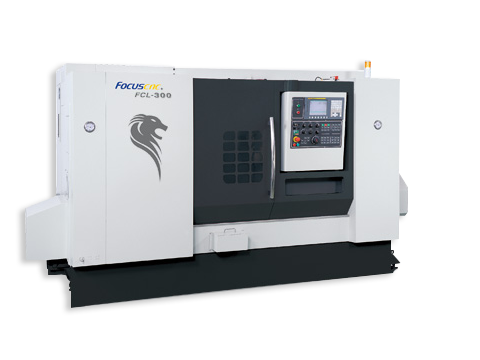

Токарный обрабатывающий центр FOCUS CNC FCL-300MC
Отправить запрос
Описание
Характеристики
|
Наименование |
Ед.изм. |
Значение |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
600 |
|
Диаметр обработки |
мм |
330 |
|
|
Расстояние между центрами |
мм |
810 |
|
|
Максимальная длина обработки |
мм |
669 |
|
|
Главный шпиндель |
Диаметр гидравлического патрона |
дюйм |
10 |
|
Мощность привода шпинделя, постоянная/пиковая |
кВт |
15/18.5 |
|
|
Частота вращения шпинделя |
об/мин |
3000 |
|
|
Торец шпинделя |
ASA |
А2-8 |
|
|
Диаметр осевого отверстия шпинделя |
мм |
88 |
|
|
Максимальный диаметр прутка |
мм |
77 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
260 |
|
Перемещение по оси Z |
мм |
762 |
|
|
Ускоренное перемещение по оси X |
м/мин |
20 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
24 |
|
|
Револьверная головка |
Кол-во инструментов |
|
12 |
|
Размер инструмента для наружного точения |
мм |
25х25 |
|
|
Диаметр расточной оправки |
мм |
40 |
|
|
Частота вращения инструмента |
об/мин |
4000 |
|
|
Максимальная мощность приводного инструмента |
кВт |
3,7/5,5 |
|
|
Задняя бабка (опция) |
Перемещение |
мм |
627 |
|
Позиционирование |
мм |
ручное |
|
|
Диаметр пиноли |
мм |
85 |
|
|
Привод пиноли |
|
гидравлический |
|
|
Выдвижение пиноли |
|
120 |
|
|
Конус пиноли |
|
МТ4 |
|
|
Прочее |
Система ЧПУ |
|
Fanuc 0i-TF |
|
Масса станка |
кг |
5700 |
|
|
Габариты станка (ДхШхВ) |
мм |
3600х1800х1800 |
|
