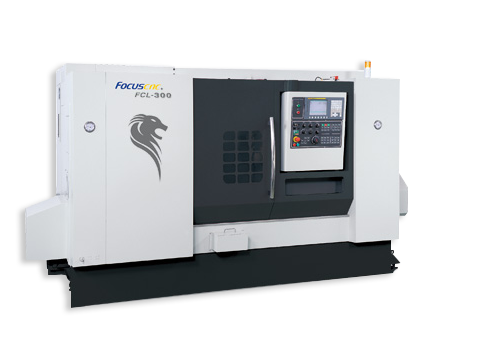

Токарный обрабатывающий центр FOCUS CNC FCL-300

Макс. диаметр обрабатываемой детали, мм	450
Макс. длина обрабатываемой детали, мм	700
Диаметр отверстия в шпинделе, мм	88
Мощность главного привода, кВт	15
Количество шпинделей	1

Все характеристики

Отправить запрос

Описание

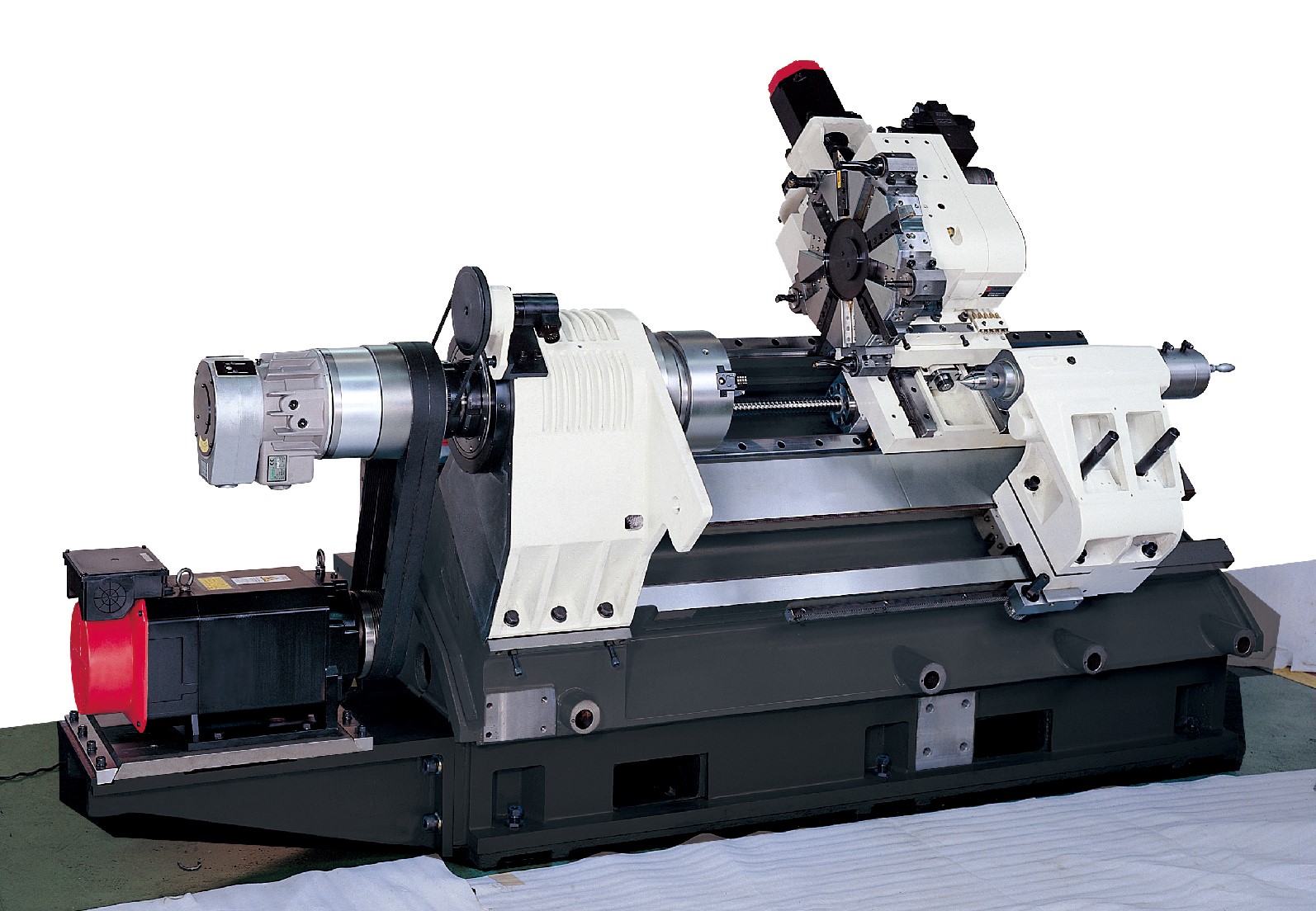

Токарный горизонтальный обрабатывающий центр с ЧПУ FOCUS FCL-300 снабжён цельнолитой станиной с низким центром тяжести и 45-градусным углом наклона. За счёт низкого центра тяжести обеспечивается высокая термо- и виброустойчивость.

Конструктивные особенности шпинделя, максимальная частота вращения которого составляет 3000 об/мин, обеспечивают высокую производительность для силового точения, фрезерования и сверления на низких скоростях.

Максимальный диаметр обрабатываемой детали: 450 мм, максимальная длина
обработки: 700 мм. Токарный обрабатывающий центр оснащен 10-ти позиционной статичной револьверной головкой. Также станок оборудован направляющими качения шарикового типа, которые обеспечивают точное точение с высокой чувствительностью позиционирования.

Характеристики

Наименование		Ед.изм.	Значение
Функциональные возможности	Диаметр обработки над станиной	мм	600
	Диаметр обработки	мм	450
	Расстояние между центрами	мм	810
	Максимальная длина обработки	мм	700
Главный шпиндель	Диаметр гидравлического патрона	дюйм	10
	Мощность привода шпинделя, постоянная/пиковая	кВт	15/18.5
	Частота вращения шпинделя	об/мин	3000
	Торец шпинделя	ASA	А2-8
	Диаметр осевого отверстия шпинделя	мм	88
	Максимальный диаметр прутка	мм	77
Перемещения	Перемещение по оси Х	мм	260
	Перемещение по оси Z	мм	762
	Ускоренное перемещение по оси X	м/мин	20
	Ускоренное перемещение по оси Z	м/мин	24
Револьверная головка	Кол-во инструментов		10
	Размер инструмента для наружного точения	мм	25х25
	Диаметр расточной оправки	мм	40
Задняя бабка (опция)	Перемещение	мм	627
	Позиционирование	мм	ручное
	Диаметр пиноли	мм	85
	Привод пиноли		гидравлический
	Выдвижение пиноли		120
	Конус пиноли		МТ4
Прочее	Система ЧПУ		Fanuc 0i-TF
	Масса станка	кг	5600
	Габариты станка (ДхШхВ)	мм	3600х1800х1800

Комплектация

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Система ЧПУ Fanuc 0i-TF, экран 8 “

3-х кулачковый гидравлический патрон 10”

1 комплект мягких кулачков, 1 комплект каленых кулачков

10-ти позиционная гидравлическая револьверная головка

Стартовая оснастка для револьверной головки:

держатель расточного инструмента – 5 шт.

держатель инструмента для торцевой обработки – 2 шт.

набор втулок для расточного инструмента

клиновые зажимы – 10 шт.

Автоматическая система смазки направляющих и ШВП

Направляющие качения

Теплообменник электрошкафа

Гидравлическая система

Централизованная подача СОЖ

Освещение рабочей зоны

3-х цветная сигнальная лампа

Гидравлическая задняя бабка с ручным позиционированием

Вращающийся центр МТ4

Стружкоуборочный конвейер с тележкой

Ножная педаль для разжима/зажима патрона

Комплект инструмента для монтажа станка

Регулируемые опоры для установки станка

Техническая документация на русском языке

Опции

Револьверная головка с сервоприводом
Система измерения инструмента Renishaw автоматическая / механическая
Увеличение подачи СОЖ до 10 бар
Податчик прутка / интерфейс податчика прутка
Улавливатель деталей
Программируемое перемещение задней бабки
Ножная педаль для разжим/зажима пиноли задней бабки
Вытяжка масляного тумана
Маслоотделитель
Автоматические двери
Обдув шпинделя сжатым воздухом
Держатель инструмента для торцевой обработки
Держатель расточного инструмента
Набор втулок для расточных оправок (за шт.)
Цанговый патрон
Цанга (за шт.)
Вращающийся центр МТ4
Мягкие кулачки для патрон (10’’ х 3 шт.)
