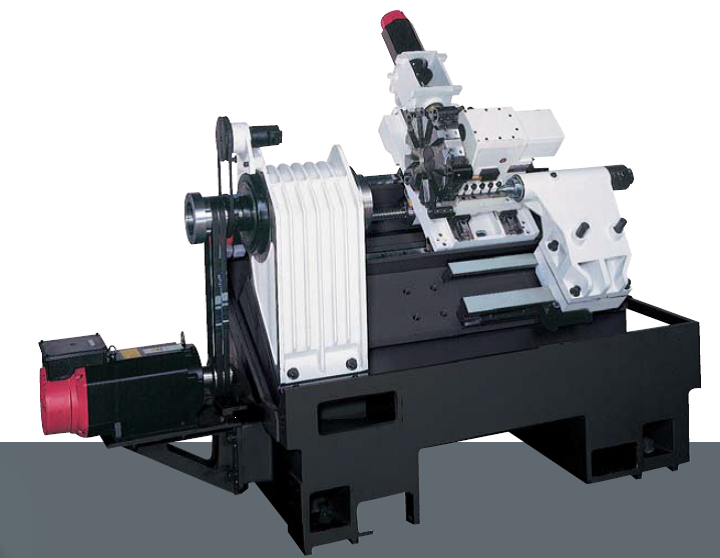

Токарный горизонтальный обрабатывающий центр с ЧПУ FOCUS FCL-200MC снабжён цельнолитой станиной с низким центром тяжести и 45-градусным углом наклона. За счёт низкого центра тяжести обеспечивается высокая термо- и виброустойчивость, а также повышенная точность обработки.
Максимальная частота вращения шпинделя составляет 4500 об/мин.

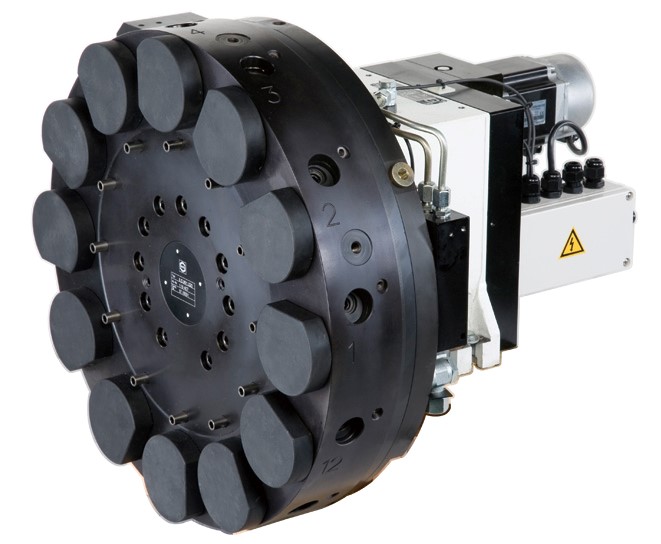

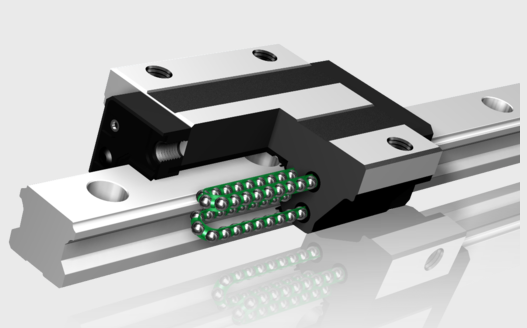

Максимальный диаметр обрабатываемой детали составляет 196 мм, максимальная длина обработки: 444 мм. Станок оснащен 12-ти позиционной приводной револьверной головкой VDI 30 от немецкой компании Sauter. Направляющие качения шарикового типа, которыми оборудован токарный обрабатывающий центр, обладают малой силой трения, что обеспечивает наименьшие усилия перемещения узлов.

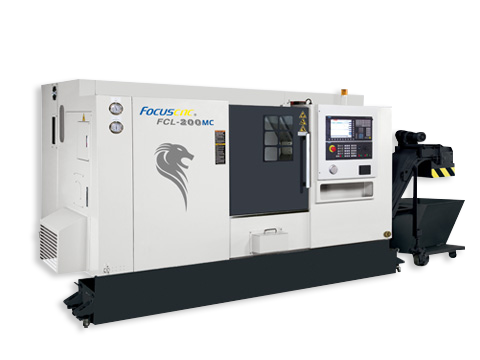

Токарный обрабатывающий центр FOCUS CNC FCL-200MC
| Модель | FCL-200MC |
Все характеристики
Отправить запрос
Описание
Характеристики
|
Наименование |
Ед.изм. |
Значение |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
470 |
|
Максимальный диаметр обработки |
мм |
196 |
|
|
Расстояние между центрами |
мм |
620 |
|
|
Максимальная длина обработки |
мм |
444 |
|
|
Главный шпиндель |
Диаметр гидравлического патрона |
дюйм |
8 |
|
Мощность привода шпинделя, постоянная/пиковая |
кВт |
5,5/7,5 |
|
|
Скорость вращения шпинделя |
об/мин |
4500 |
|
|
Конус шпинделя |
ASA |
А2-6 |
|
|
Диаметр осевого отверстия шпинделя |
мм |
62 |
|
|
Максимальный диаметр прутка |
мм |
52 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
161 |
|
Перемещение по оси Z |
мм |
520 |
|
|
Ускоренное перемещение по оси X |
м/мин |
30 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
30 |
|
|
Револьверная головка |
Кол-во инструментов |
|
12 |
|
Размер токарного инструмента |
мм |
20х20 |
|
|
Диаметр расточной оправки |
мм |
32 |
|
|
Скорость вращения инструмента |
об/мин |
4500 |
|
|
Максимальная мощность приводного инструмента |
кВт |
3,7/5,5 |
|
|
Задняя бабка* |
Привод пиноли |
гидравлический |
|
|
Перемещение |
мм |
450 |
|
|
Диаметр пиноли |
мм |
75 |
|
|
Перемещение пиноли |
|
100 |
|
|
Конус пиноли |
|
МТ4 |
|
|
Позиционирование |
мм |
ручное |
|
|
Прочее |
Система ЧПУ |
|
Fanuc 0i-TF |
|
Масса станка |
кг |
3950 |
|
|
Габариты станка (ДхШхВ) |
мм |
2800х1700х1600 |
|
