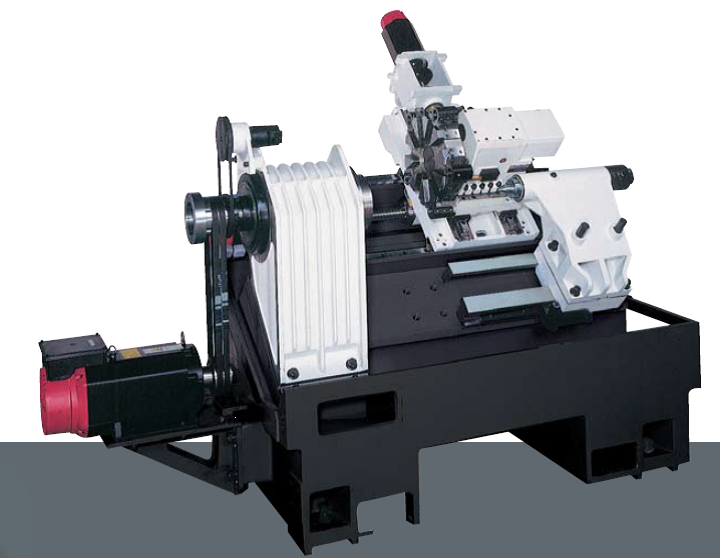

Токарный горизонтальный обрабатывающий центр с ЧПУ FOCUS FCL-200HT снабжён цельнолитой станиной с низким центром тяжести и 45-градусным углом наклона. За счёт низкого центра тяжести обеспечивается высокая термо- и виброустойчивость, а также повышенная точность обработки. Станок оснащен усиленным шпинделем с максимальной частотой вращения 3500 об/мин и максимальной мощностью главного двигателя 15 кВт.
Максимальный диаметр обрабатываемой детали: 300 мм, максимальная длина
обработки: 479 мм. Станок оснащен 10-ти позиционной статичной револьверной головкой от немецкого бренда Sauter и направляющими качения шарикового типа, которые характеризуются невысокой силой трения.
Токарный обрабатывающий центр FOCUS CNC FCL-200HT
Отправить запрос
Описание
Характеристики
|
Наименование |
Ед.изм. |
Значение |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
470 |
|
Максимальный диаметр обработки |
мм |
300 |
|
|
Расстояние между центрами |
мм |
620 |
|
|
Максимальная длина обработки |
мм |
479 |
|
|
Главный шпиндель |
Диаметр гидравлического патрона |
дюйм |
8 |
|
Мощность привода шпинделя, постоянная/пиковая |
кВт |
11/15 |
|
|
Скорость вращения шпинделя |
об/мин |
3500 |
|
|
Конус шпинделя |
ASA |
А2-6 |
|
|
Диаметр осевого отверстия шпинделя |
мм |
62 |
|
|
Максимальный диаметр прутка |
мм |
52 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
176 |
|
Перемещение по оси Z |
мм |
520 |
|
|
Ускоренное перемещение по оси X |
м/мин |
30 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
30 |
|
|
Револьверная головка |
Кол-во инструментов |
|
10 |
|
Размер токарного инструмента |
мм |
25х25 |
|
|
Диаметр расточной оправки |
мм |
40 |
|
|
Задняя бабка* |
Привод пиноли |
|
гидравлический |
|
Перемещение |
мм |
450 |
|
|
Диаметр пиноли |
мм |
75 |
|
|
Перемещение пиноли |
|
100 |
|
|
Конус пиноли |
|
МТ4 |
|
|
Позиционирование |
мм |
ручное |
|
|
Прочее |
Система ЧПУ |
|
Fanuc 0i-TF |
|
Масса станка |
кг |
3900 |
|
|
Габариты станка (ДхШхВ) |
мм |
2800х1700х1600 |
|
