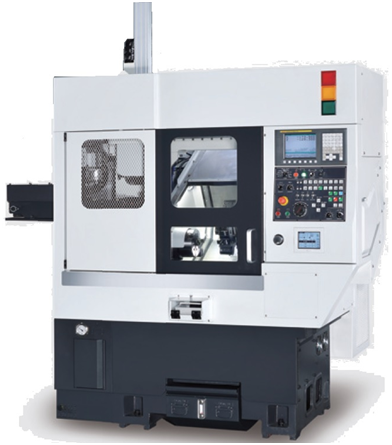

Токарный обрабатывающий центр FOCUS CNC FCL-130

Описание
Характеристики

Описание

Токарный горизонтальный станок с ЧПУ FOCUS FCL-130 снабжен цельнолитой станиной
с низким центром тяжести и углом наклона 45 градусов. За счет низкого центра тяжести
обеспечивается высокая виброустойчивость и точность обработки.
Компактный станок без задней бабки.

Частота вращения шпинделя составляет 6000 об/мин.

Максимальный диаметр обрабатываемой детали: 236 мм, максимальная длина
обработки 233 мм. Станок оснащен 8-ми позиционной статичной револьверной головкой,
конструкция которой обеспечивает высокую скорость обработки. Высокоточные
направляющие качения роликового типа обладают малой силой трения, что обеспечивает
наименьшие усилия перемещения узлов и равномерность медленного перемещения.

Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Наименование		Ед.изм.	Значение
Функциональные возможности	Диаметр обработки над станиной	мм	443
	Максимальный диаметр обработки	мм	236
	Расстояние между центрами	мм	-
	Максимальная длина обработки	мм	233
Главный шпиндель	Диаметр гидравлического патрона	дюйм	6
	Мощность привода шпинделя, постоянная/пиковая	кВт	3,7/5,5 (5,5/7,5)*
	Скорость вращения шпинделя	об/мин	6000
	Конус шпинделя	ASA	А2-5
	Диаметр осевого отверстия шпинделя	мм	56
	Максимальный диаметр прутка	мм	45
Перемещения	Перемещение по оси Х	мм	138
	Перемещение по оси Z	мм	250
	Ускоренное перемещение по оси X	м/мин	30
	Ускоренное перемещение по оси Z	м/мин	30
Инструментальная система	Кол-во инструментов	шт	8
	Размер токарного инструмента	мм	20х20
	Диаметр расточной оправки	мм	32
Задняя бабка*	Привод пиноли		гидравлический
	Перемещение пиноли	мм	130
	Диаметр пиноли	мм	60
	Конус пиноли		МТ3
Прочее	Мощность привода по осям X / Z	кВт	0,75/0,75
	Система ЧПУ		Fanuc 0i-TF
	Масса станка	кг	2800
	Габариты станка (ДхШхВ)	мм	1800х1420х2100
