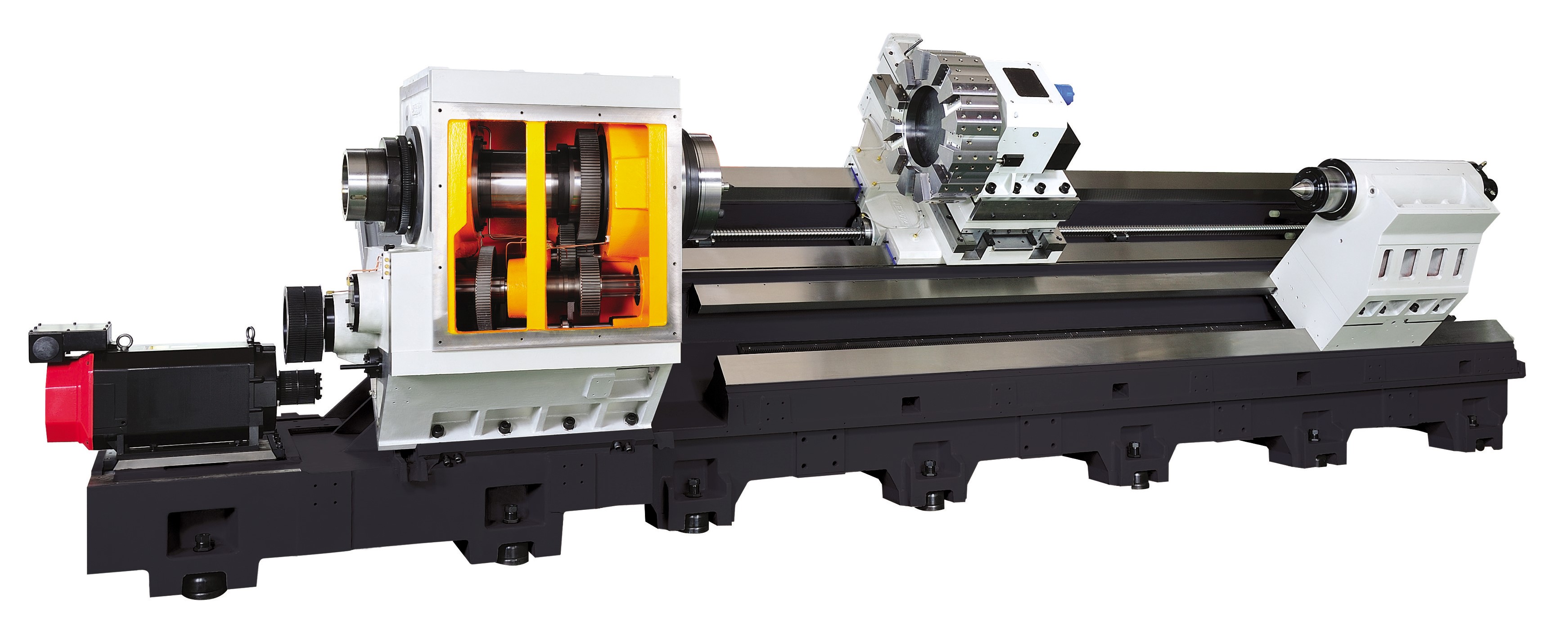

Токарный горизонтальный обрабатывающий центр с ЧПУ FOCUS FBL-510МС снабжён цельнолитой станиной с 45-градусным углом наклона. За счёт низкого центра тяжести обеспечивается высокая термо- и вибростойкость, а также повышенная точность обработки.
Частота вращения шпинделя составляет 1000 об/мин.
Диаметр обрабатываемых деталей (максимальный): 880 мм, максимальная длина

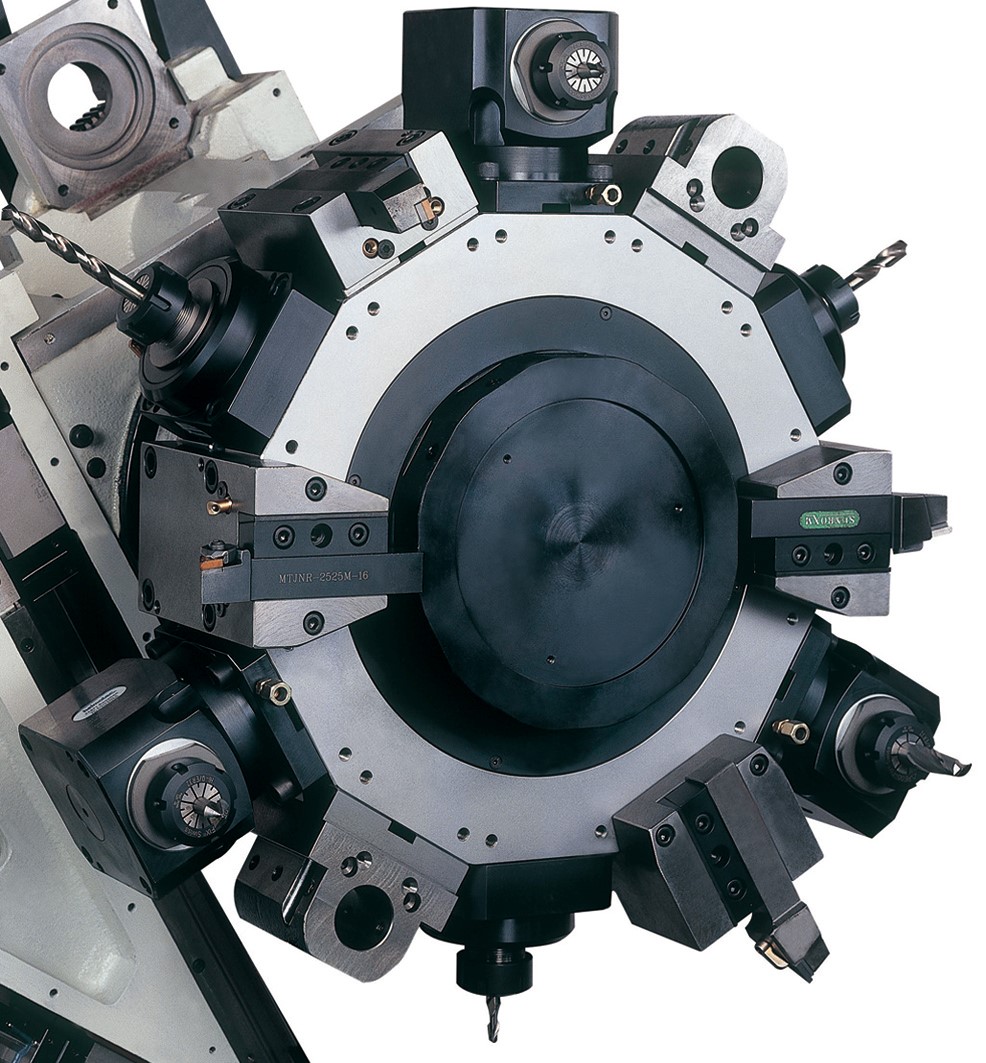

обработки: 1050 мм. Конструкция 12-ти позиционной приводной револьверной головки стандарта BMT-85 обеспечивает надёжную фиксацию при смене инструмента. Модель FOCUS FBL-510МС оснащена жёсткими коробчатыми направляющими скольжения, поверхность которых при производстве в ручном режиме дополнительно обработана методом шабрения. Силовой токарный станок оснащен четырёхступенчатой коробкой скоростей, максимальный крутящий момент: 7118 Н*м.

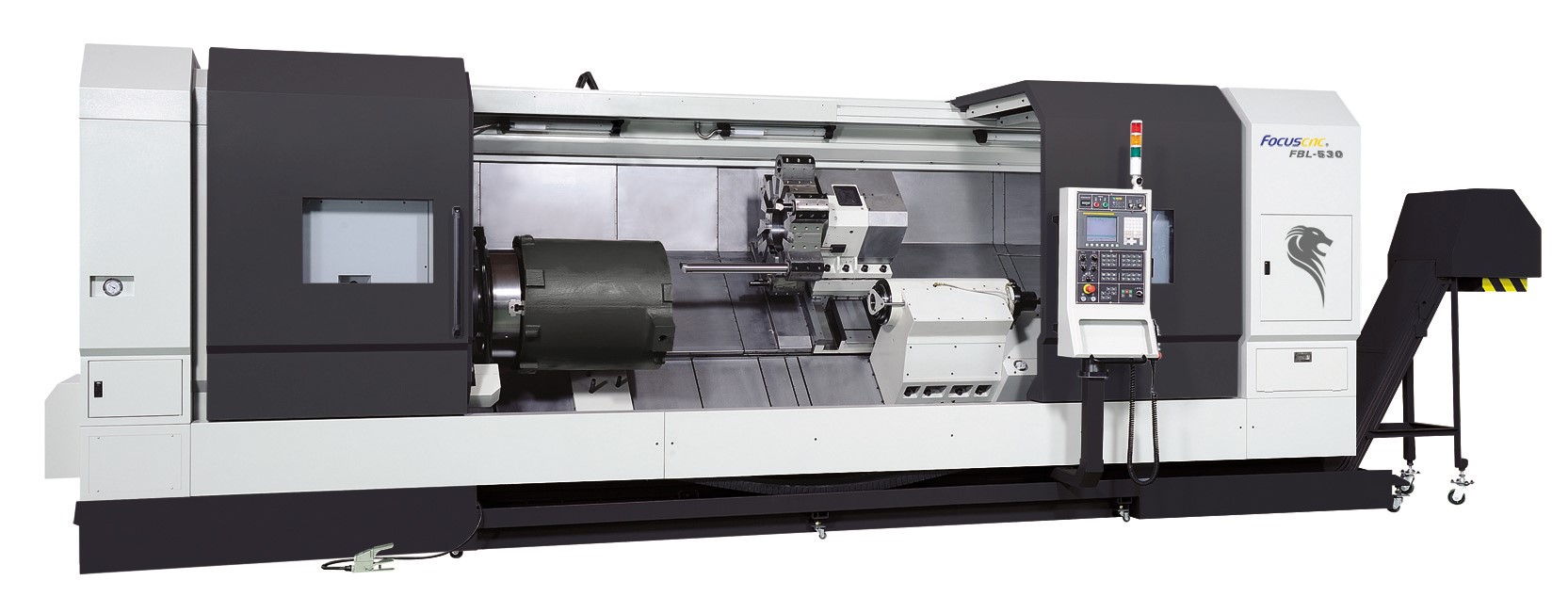

Токарный обрабатывающий центр FOCUS CNC FBL-510МС
Отправить запрос
Описание
Характеристики
|
Наименование |
Ед.изм. |
FBL-510MC |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
1136 |
|
Диаметр обработки |
мм |
880 |
|
|
Расстояние между центрами |
мм |
1050 |
|
|
Максимальная длина обработки |
мм |
1050 |
|
|
Главный шпиндель |
Диаметр гидравлического патрона |
дюйм |
18-24 |
|
Мощность привода шпинделя, постоянная/пиковая |
кВт |
37/45 |
|
|
Максимальный крутящий момент |
Н∙м |
7118 |
|
|
Диаметр осевого отверстия шпинделя |
мм |
Ø196 (Ø320* / Ø381*) |
|
|
Частота вращения шпинделя |
об/мин |
1000 для Ø196 (500 для Ø320*) (500 для Ø381*) |
|
|
Торец шпинделя |
ASA |
А2-15 (А2-20*) |
|
|
Число ступеней коробки скоростей |
ступени |
4 для Ø196 (3 для Ø320*) (2 для Ø381*) |
|
|
Максимальный диаметр прутка |
мм |
Ø165 (отверстие в шпинделе Ø196мм) |
|
|
Перемещения |
Перемещение по оси Х |
мм |
490 |
|
Перемещение по оси Z |
мм |
1050 |
|
|
Ускоренное перемещение по оси X |
м/мин |
10 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
12 |
|
|
Револьверная головка |
Кол-во инструментов |
|
12 |
|
Размер инструмента для наружного точения |
мм |
32х32 |
|
|
Диаметр расточной оправки |
мм |
60 (80*) |
|
|
Частота вращения инструмента |
об/мин |
4000 |
|
|
Максимальная мощность приводного инструмента |
кВт |
7,5/11 |
|
|
Задняя бабка
(опция) |
Перемещение |
мм |
1050 |
|
Выдвижение пиноли |
мм |
100 |
|
|
Диаметр пиноли |
мм |
200 |
|
|
Конус пиноли |
вращающаяся пиноль |
МТ6 |
|
|
Прочее |
Система ЧПУ |
|
Fanuc 0i-TF |
|
Масса станка |
кг |
15000 |
|
|
Габариты станка (ДхШхВ) |
мм |
6400х3000х2700 |
|
