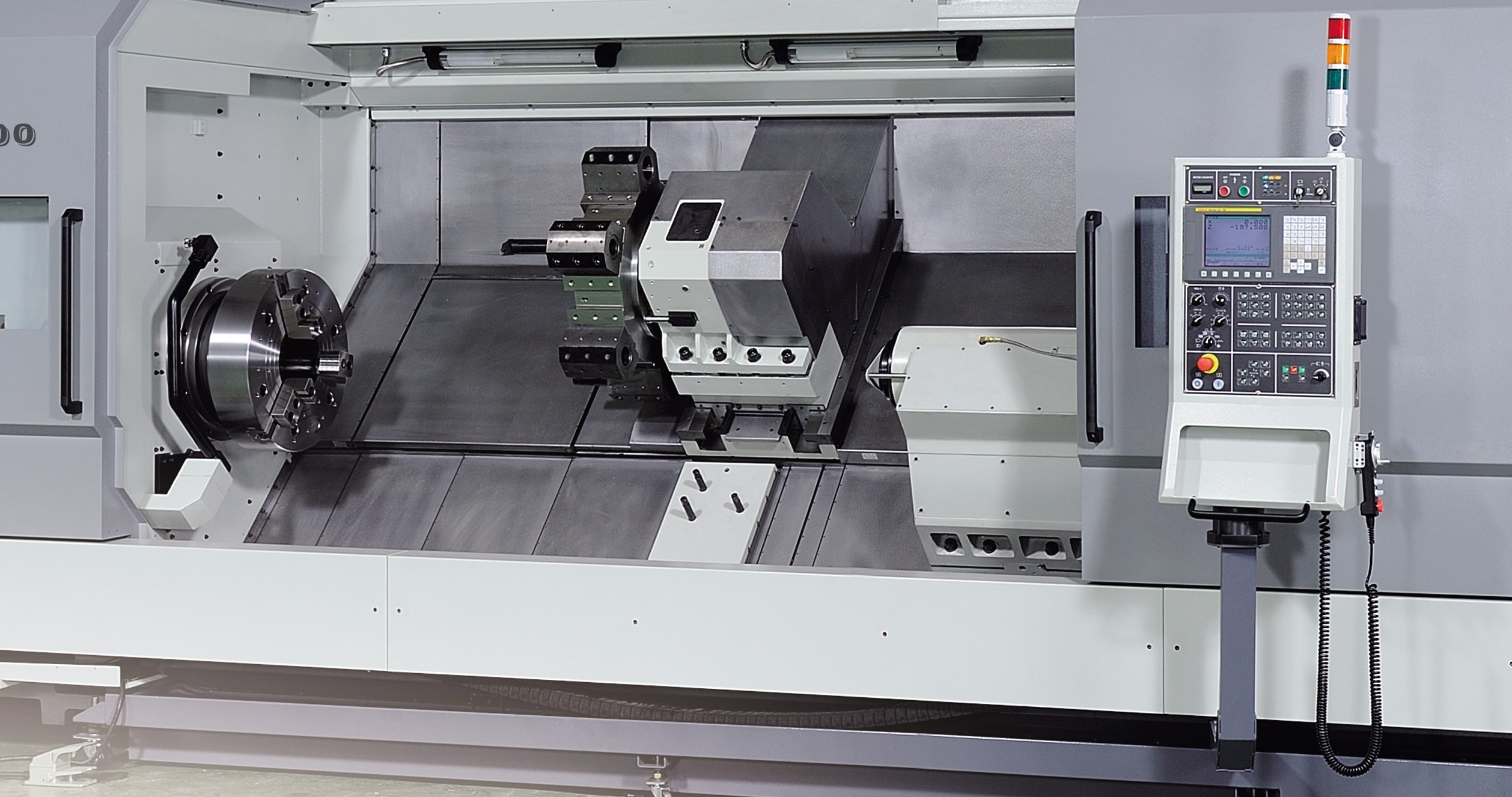

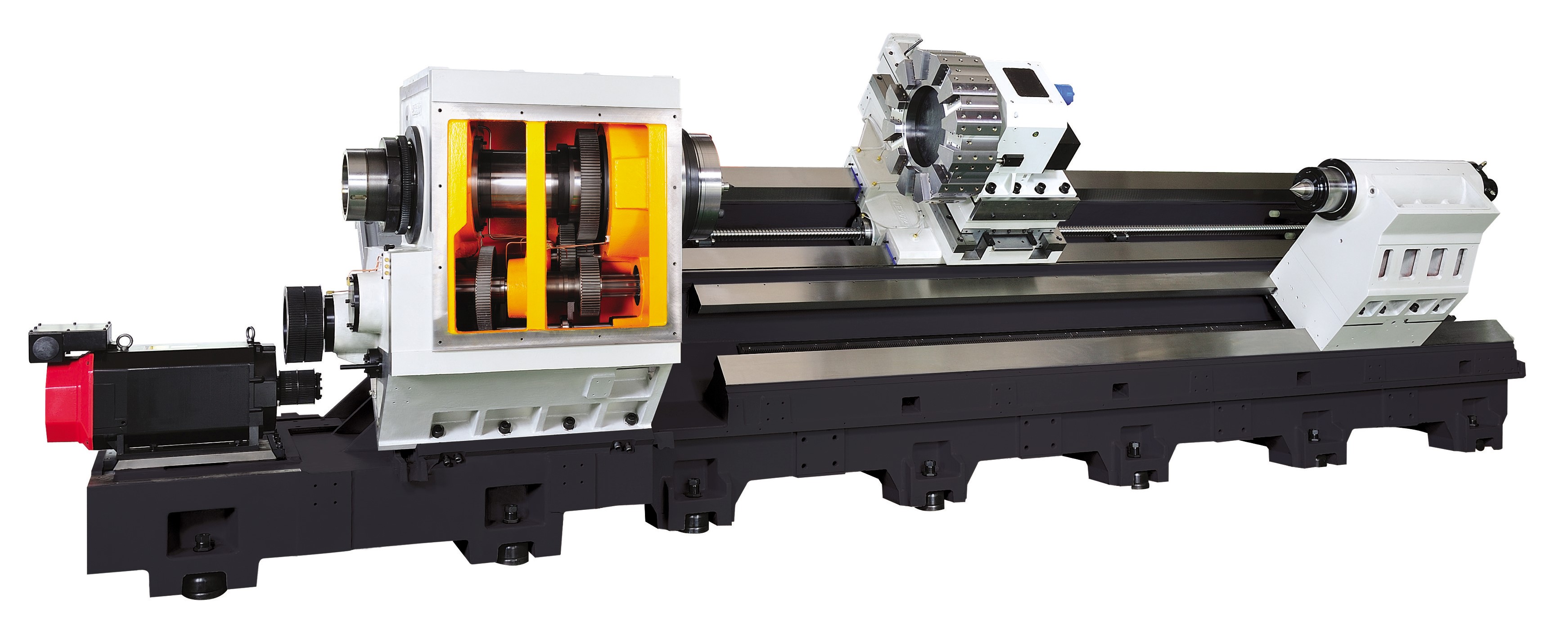

Токарный горизонтальный обрабатывающий центр с ЧПУ FOCUS FBL-510 снабжён цельнолитой станиной с низким центром тяжести и 45-градусным углом наклона. За счёт низкого центра тяжести обеспечивается высокая термо- и виброустойчивость, а также повышенная точность обработки. Станок оснащен 4-х ступенчатой коробкой скоростей, максимальный крутящий момент: 7118 Н*м.
Максимальная частота вращения шпинделя 1000 об/мин.
FOCUS FBL-510 — это силовой токарный станок с максимальным диаметром

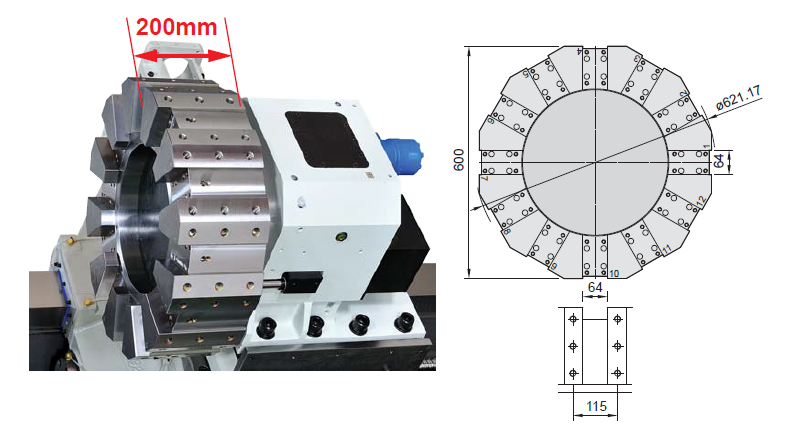

обрабатываемой детали 940 мм. Максимальная длина обработки составляет 1050 мм. Станок оснащен 12-ти позиционной статичной револьверной головкой с увеличенной толщиной диска. Поверхность жёстких коробчатых направляющих скольжения вручную на заводе дополнительно обработана методом шабрения, что позволяет в течение длительного времени сохранять высокую точность.

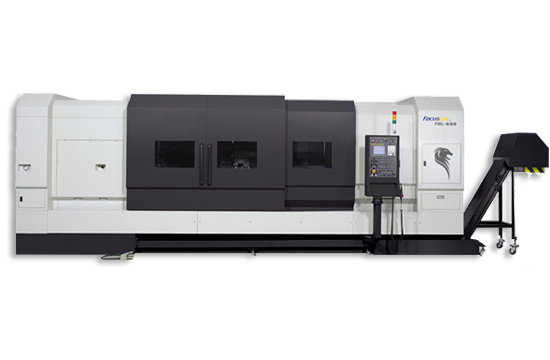

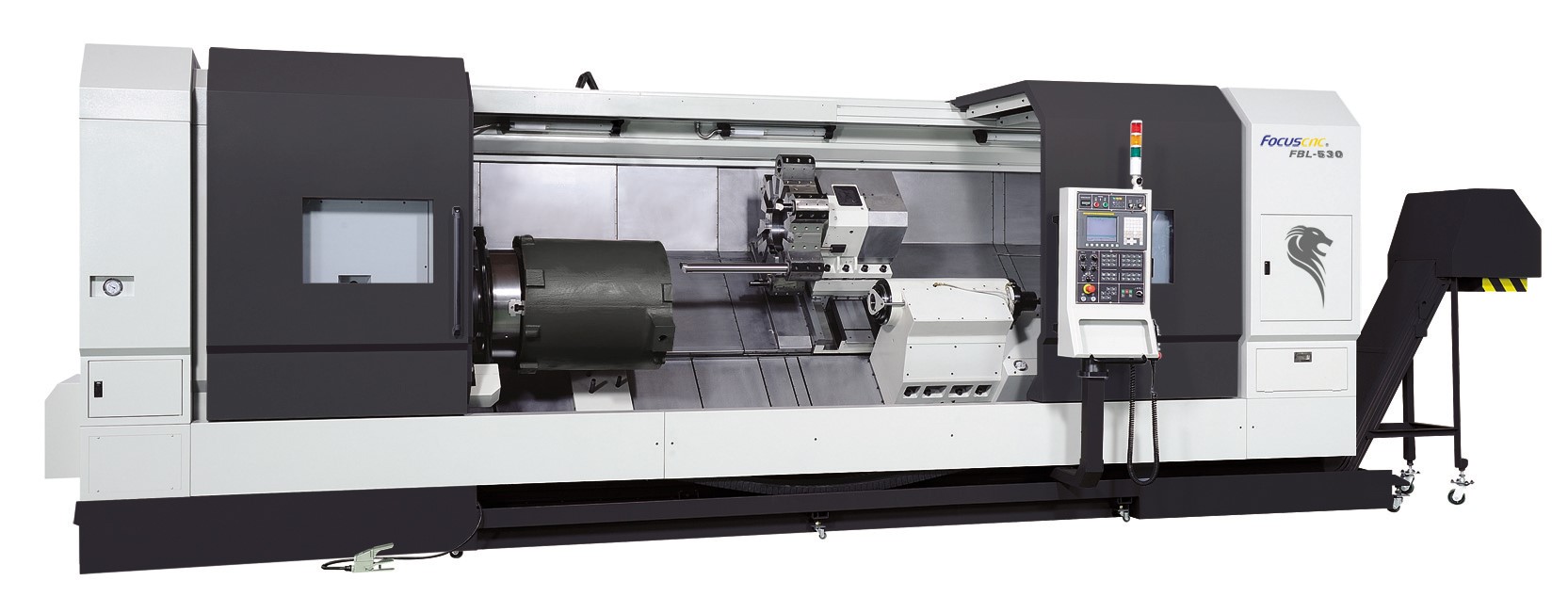

Токарный обрабатывающий центр FOCUS CNC FBL-510
Отправить запрос
Описание
Характеристики
|
Наименование |
Ед.изм. |
FBL-510 |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
1136 |
|
Диаметр обработки |
мм |
940 |
|
|
Расстояние между центрами |
мм |
1050 |
|
|
Максимальная длина обработки |
мм |
1050 |
|
|
Главный шпиндель |
Диаметр гидравлического патрона |
дюйм |
18-24 |
|
Мощность привода шпинделя, постоянная/пиковая |
кВт |
37/45 |
|
|
Максимальный крутящий момент |
Н∙м |
7118 |
|
|
Диаметр осевого отверстия шпинделя |
мм |
Ø196 ( Ø320* / Ø381*) |
|
|
Частота вращения шпинделя |
об/мин |
1000 для Ø196 (500 для Ø320*) (500 для Ø381*) |
|
|
Торец шпинделя |
ASA |
А2-15 (А2-20*) |
|
|
Число ступеней коробки скоростей |
ступени |
4 для Ø196 (3 для Ø320*) (2 для Ø381*) |
|
|
Максимальный диаметр прутка |
мм |
Ø165 (отверстие в шпинделе Ø196мм) |
|
|
Перемещения |
Перемещение по оси Х |
мм |
490 |
|
Перемещение по оси Z |
мм |
1050 |
|
|
Ускоренное перемещение по оси X |
м/мин |
10 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
12 |
|
|
Револьверная головка |
Кол-во инструментов |
|
12 |
|
Размер инструмента для наружного точения |
мм |
32х32 |
|
|
Диаметр расточной оправки |
мм |
60 (80*) |
|
|
Задняя бабка |
Перемещение |
мм |
1050 |
|
Выдвижение пиноли |
мм |
100 |
|
|
Диаметр пиноли |
мм |
200 |
|
|
Конус пиноли |
вращающаяся пиноль |
МТ6 |
|
|
Прочее |
Система ЧПУ |
|
Fanuc 0i-TF |
|
Масса станка |
кг |
15000 |
|
|
Габариты станка (ДхШхВ) |
мм |
6400х3000х2700 |
|
